Золотниковий розподільник
Номер патенту: 25226
Опубліковано: 25.07.2007
Автори: Міщук Дмитро Олексійович, Ярошенко Володимир Федорович, Ловейкін Вячеслав Сергійович
Формула / Реферат
Золотниковий розподільник, який містить корпус і золотник з робочими кромками, що встановлений у центральному отворі корпуса з розташованими в ньому в напрямку від торців корпуса до центра і з'єднаними відповідно зі зливними, відвідними, додатковими каналами і карманами, а також карманами, з'єднаними з нагнітальними, допоміжними і додатковими каналами, причому канали, що з'єднані з нагнітальними каналами, через вхідні канали і зворотні клапани з'єднані з допоміжними каналами, який відрізняється тим, що на одному з торців золотника на його корпусі встановлений тарілчастий штовхач, який з однієї сторони з'єднаний з золотником, а з іншої знаходиться в контакті з кулачком заданого профілю.
Текст

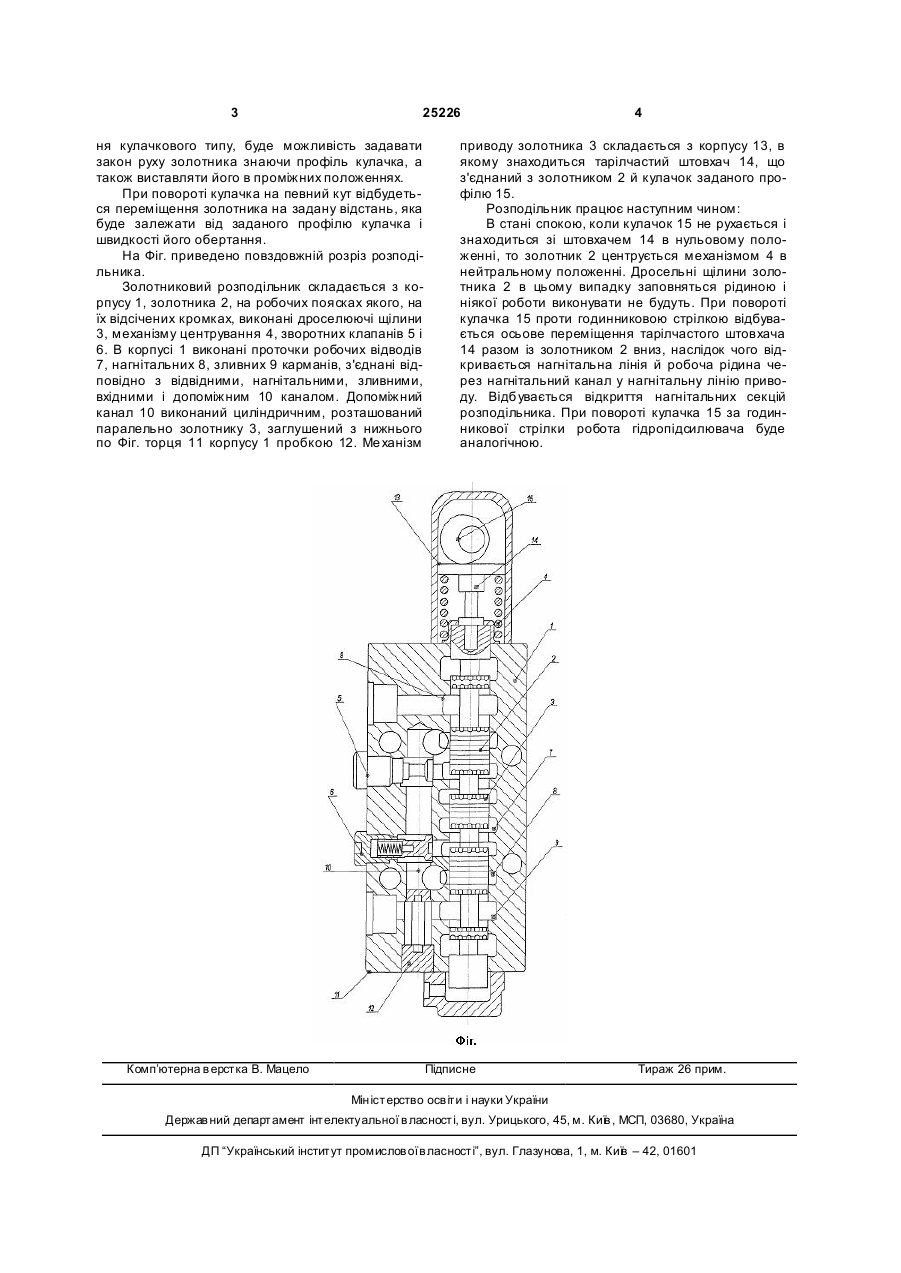

Золотниковий розподільник, який містить корпус і золотник з робочими кромками, що встановлений у центральному отворі корпуса з розташованими в ньому в напрямку від торців корпуса до 3 25226 ня кулачкового типу, буде можливість задавати закон руху золотника знаючи профіль кулачка, а також виставляти його в проміжних положеннях. При повороті кулачка на певний кут відбудеться переміщення золотника на задану відстань, яка буде залежати від заданого профілю кулачка і швидкості його обертання. На Фіг. приведено повздовжній розріз розподільника. Золотниковий розподільник складається з корпусу 1, золотника 2, на робочих поясках якого, на їх відсічених кромках, виконані дроселюючі щілини 3, механізму центрування 4, зворотних клапанів 5 і 6. В корпусі 1 виконані проточки робочих відводів 7, нагнітальних 8, зливних 9 карманів, з'єднані відповідно з відвідними, нагнітальними, зливними, вхідними і допоміжним 10 каналом. Допоміжний канал 10 виконаний циліндричним, розташований паралельно золотнику 3, заглушений з нижнього по Фіг. торця 11 корпусу 1 пробкою 12. Ме ханізм Комп’ютерна в ерстка В. Мацело 4 приводу золотника 3 складається з корпусу 13, в якому знаходиться тарілчастий штовхач 14, що з'єднаний з золотником 2 й кулачок заданого профілю 15. Розподільник працює наступним чином: В стані спокою, коли кулачок 15 не рухається і знаходиться зі штовхачем 14 в нульовому положенні, то золотник 2 центрується механізмом 4 в нейтральному положенні. Дросельні щілини золотника 2 в цьому випадку заповняться рідиною і ніякої роботи виконувати не будуть. При повороті кулачка 15 проти годинниковою стрілкою відбувається осьове переміщення тарілчастого штовхача 14 разом із золотником 2 вниз, наслідок чого відкривається нагнітальна лінія й робоча рідина через нагнітальний канал у нагнітальну лінію приводу. Відбувається відкриття нагнітальних секцій розподільника. При повороті кулачка 15 за годинникової стрілки робота гідропідсилювача буде аналогічною. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpool-type valve
Автори англійськоюLoveikin Viacheslav Serhiiovych, Yaroshenko Volodymyr Fedorovych
Назва патенту російськоюЗолотниковый распределитель
Автори російськоюЛовейкин Вячеслав Сергеевич, Ярошенко Владимир Федорович
МПК / Мітки
МПК: F01L 5/00
Мітки: золотниковий, розподільник
