Контактний пристрій

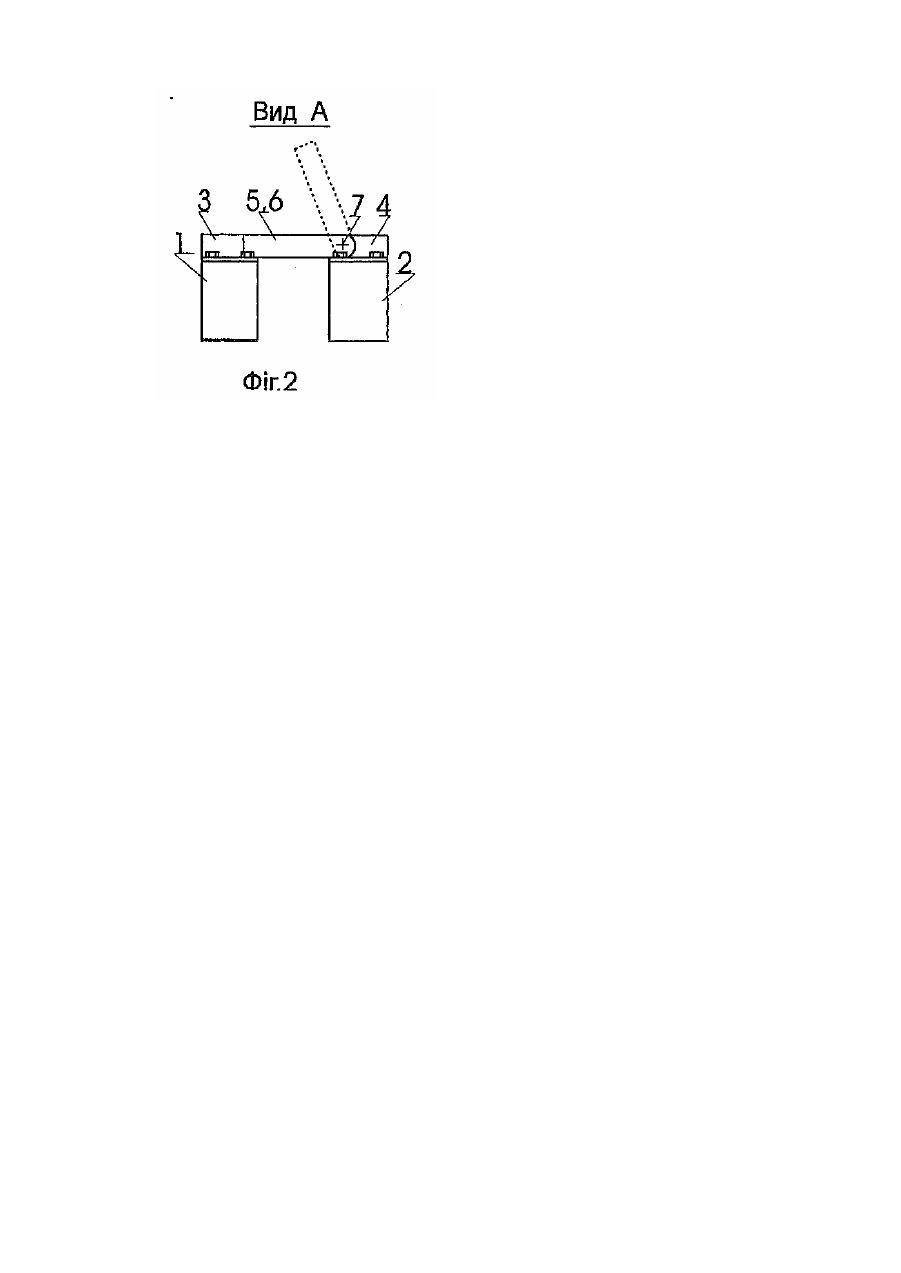

Винахід відноситься до області електротехніки, а саме до контактного пристрою високовольтних вимикачів навантаження і роз'єднувачів. Відомий контактний пристрій, що містить спаровані рухомі ножі, Г-подібної форми нерухомі контакти, до одного з яких за допомогою стальної пластини з жолобом для фіксації осі притискається вісь шарнірного з'єднання рухомих контактів, [1]. Відомі шарнірні контакти високовольтних вимикачів навантаження на 6-10кВ [2], що містять рухомі спарені ножі, нерухомі Г-подібні контакти, П-подібну скобу з наскрізними отворами для фіксації вісі, притому скоба і нерухомий контакт жорстко закріплені загальним кріпленням до корпусної частини апарату. Також відомий контактний прижимний пристрій [3], що відноситься до області високовольтного апаратобудування. Основним недоліком цих контактних пристроїв є слабо розвинута робоча поверхня на торцьових сторонах Г - подібних нерухомих контактів при відносно великій відстані між паралельно працюючими рухомими ножами, що призводить до значного зменшення електродинамічних сил між ними, до зменшення, внаслідок контактних натисків в аварійних режимах, тобто до зниження електродинамічної стійкості контактного пристрою. Другим недоліком струмопровідних систем цього типу є відносно велика товщина нерухомих контактдеталей і, відповідно, мала поверхня теплообміну, що врешті зменшує параметри термічної стійкості в аварійних режимах. Третім недоліком відомих шарнірних контактів є їх нетехнологічність і невиправдано збільшені габарити нерухомих контактів із дорогого провідникового матеріалу, визвані конструктивними особливостями контактних пристроїв. Завданням цього винаходу є створення контактного пристрою, вільного від вказаних недоліків. Рішення поставленого завдання досягається тим, що в відомому контактному пристрої, що містить нерухомі контакти, спарені контактні ножі, що шарнірно обертаються навколо вісі, вказані нерухомі контакти виконані у формі нерівнополичних кутиків, закріплених до опорних ізоляторів меншими полицями а перпендикулярні до них великі полиці, паралельні спареним контактним ножам, закріпленим шарнірно до великої полиці одного нерухомого контакту і здійснюють рухомі плоскістні контакт з великою полицєю другого нерухомого контакту. На фіг.1 показано контактний пристрій у вимкненому положенні, вид зверху; нафіг.2вид А фіг. 1. На ізоляторах 1 та 2 установлені у формі нерівнополочних кутиків нерухомі контакти 3 та 4. Рухомі спаровані контактні ножі 5 і 6 шарнірно закріплені на осі 7 нерухомого контакту 4. На фіг.2 основними лініями показане ввімкнене положення контактних ножів, заштрихованими відключене положення. Запропонована конструкція контактного пристрою на відміну від прототипу набагато зменшує кількість електропровідного матеріалу, а простота конфігурації вилучає лиття, штамповку та, власне, механообробку, виключаючи < витрати чорних металів. Література: 1. Вимикачі навантаження типів: ВН3 - 16УЗ, ВНП 3 -16УЗ, ВНП 3 - 17УЗ, ВНП зп - 16УЗ, ВНП зп - 17УЗ. Технічний опис і інструкція з експлуатації, с.4, мал.1, М., Зовнторгвидат,1977 г. 2. Вимикач навантаження ВН-11УЗ(ТЗ) з приводами ПРА-17(Т) і ПР - 17 (Т). Те хнічний опис і інструкція з експлуатації, с.2, мал.1, М., В/О Енергомашекспорт. Посилання: 1. RU 2158980 С1, 10.11.2000. 2. SU 240803 А, 27.08.1969. 3. RU 2158981 С1, 10.11.2000.
