Контактний пристрій преселектора ступінчастого перемикача

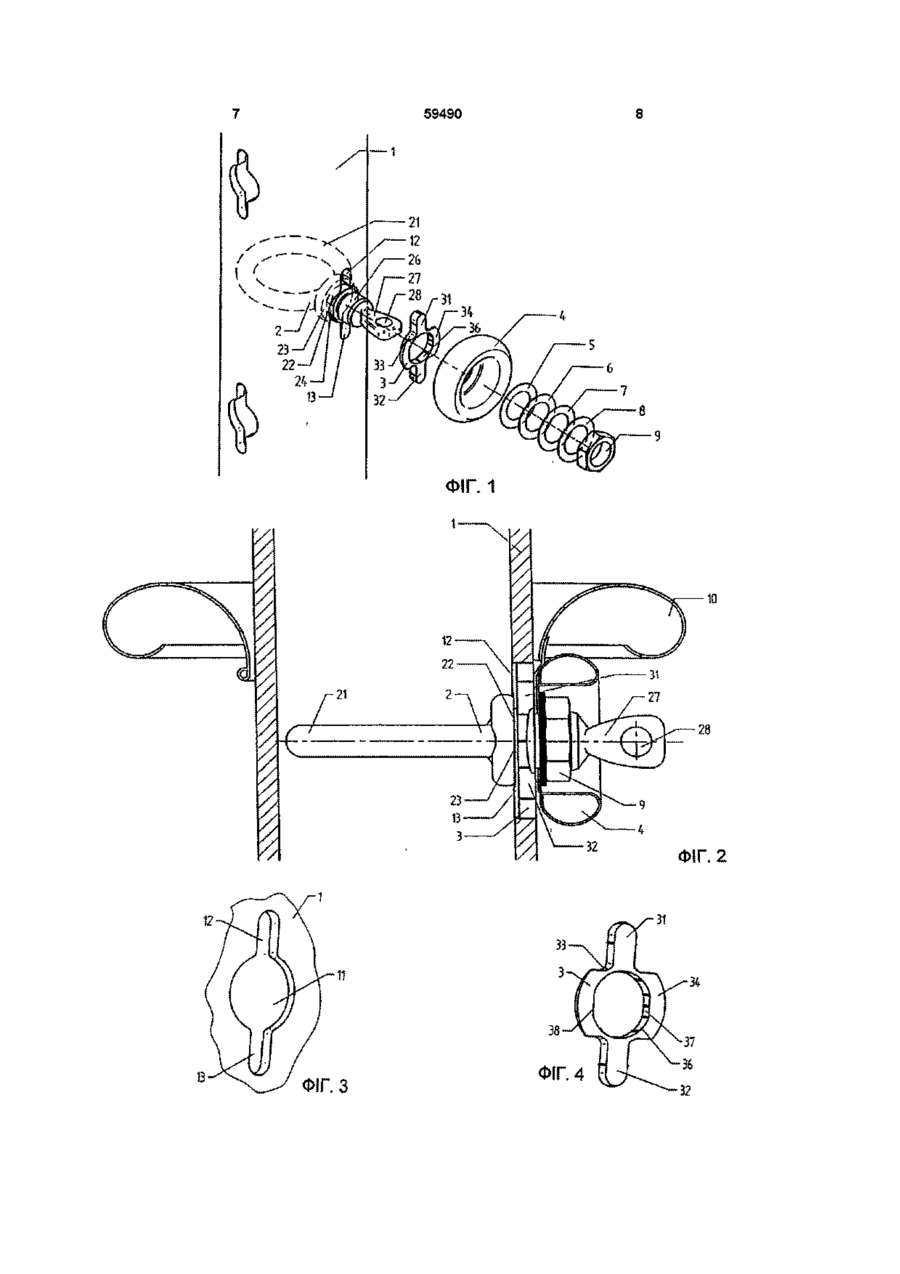

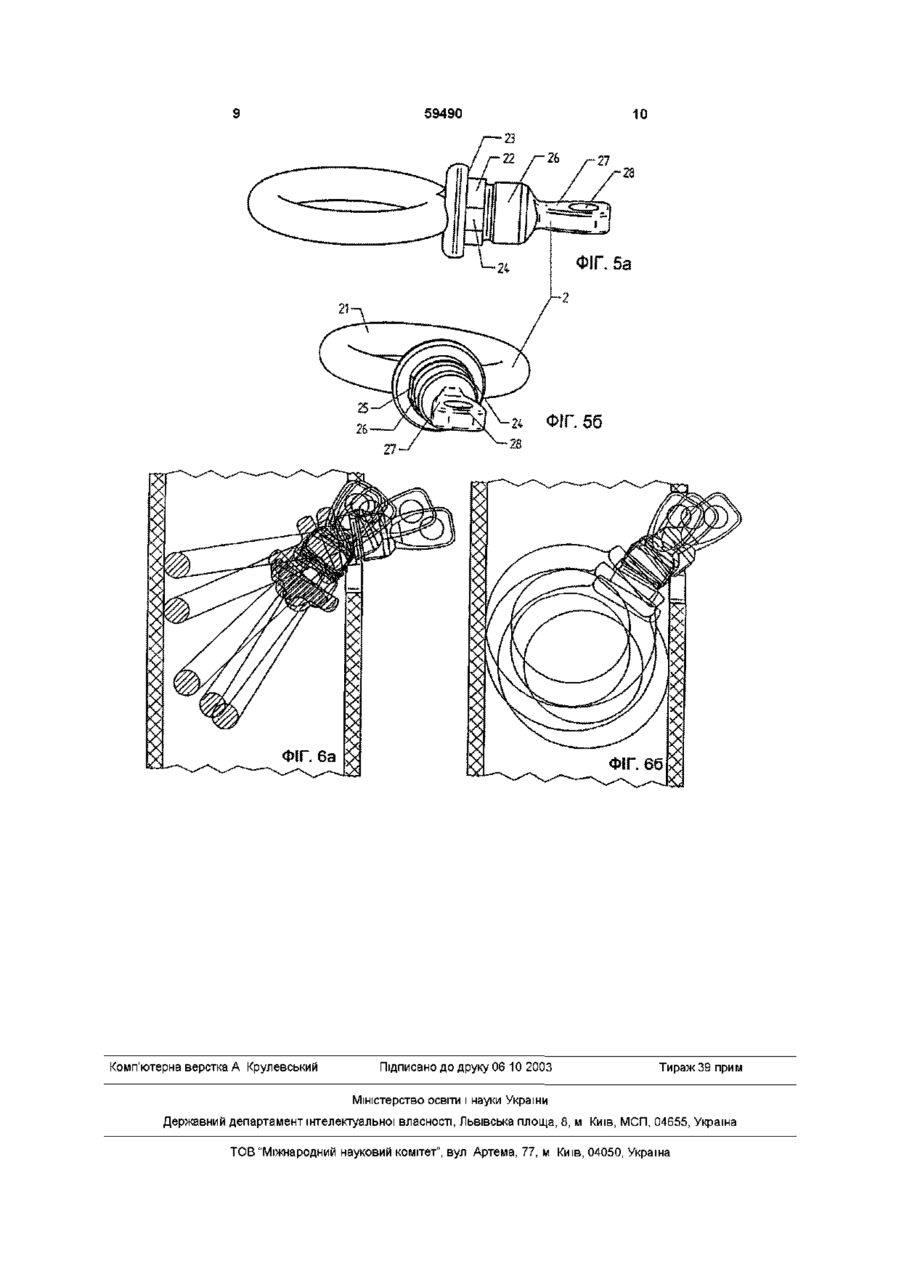

1 Контаїсгний пристрій преселеісгора ступінчастого перемикача, причому преселектор має окремий трубчастий ІЗОЛЯЦІЙНИЙ корпус, в якому виконано отвори для встановлення нерухомих контактів преселектора, причому нерухомий контакт преселектора має розміщену всередині ІЗОЛЯЦІЙНОГО корпусу перемикальну контактну зону, шийку контакту, яка пронизує стінку ІЗОЛЯЦІЙНОГО корпусу, і розміщені поза ІЗОЛЯЦІЙНИМ корпусом кріпильні засоби, а також приєднувальну площадку, який відрізняється тим, що контактна зона виконана у вигляді контактного кільця (21), розміщеного горизонтально і концентрично відносно внутрішньої стінки ІЗОЛЯЦІЙНОГО корпусу (1), контур кожного отвору (11) для встановлення нерухомого контакту розширений щонайменше одним, виконаним у поздовжньому напрямку ІЗОЛЯЦІЙНОГО корпусу (1), монтажним шліцом (12, 13), ширина котрого більша, ніж товщина приєднувальної площадки (27) нерухомого контак ту (2) преселектора, шийка (22) контакту має щонайменше одну фіксувальну поверхню (24, 25) особливої геометричної форми, у доповнений щонайменше одним монтажним шліцом (12, 13) отвір (11) вставлена позиціювальна деталь (3), ЗОВНІШНІЙ контур якої виконано таким чином, що він співпадає із внутрішнім контуром отвору (11), внутрішній контур (36) позиціювальної деталі (3) має щонайменше один фіксувальний контур (37, 38), узгоджений зі щонайменше однією фіксувальною поверхнею (24, 25) зовнішнього контуру шийки (22) контакту таким чином, що позиціювальна деталь (3) і шийка (22) контакту з'єднані з геометричним замиканням Винахід стосується контактного пристрою преселектора ступінчастого перемикача обмоток трансформатора Для збільшення можливого діапазону регулювання у ступінчастих перемикачах здавна використовують преселектор Він служить або як грубий селектор для узгодженого і зустрічного вмикання виводів обмотки або як реверсор для перемикання виводів обмотки на початок чи на кінець грубої ступені обмотки Такий відомий преселектор складається зазвичай для кожної фази із трьох неру хомих контактів, причому кожен із двох нерухомих контактів, які називаються "плюсовим" і "мінусовим" контактами, з'єднуються з третім нерухомим "нульовим" контактом Із болгарських фірмових матеріалів "On-lod Tap Changer Type RS12" і "On-lod Tap Changer Type RS16" відомий преселектор ступінчастого 2 Контактний пристрій за п 1, який відрізняється тим, що позиціювальна деталь (3) має ЗОВНІШНІЙ контур (33), узгоджений з отвором (11), причому вона має монтажні виступи (31, 32), форма яких узгоджена з формою монтажних ШЛІЦІВ (12, 13) 3 Контактний пристрій за п 1 або 2, який відрізняється тим, що товщина позиціювальної деталі (3) менша, ніж товщина стінки ІЗОЛЯЦІЙНОГО корпусу О (1) 4 Контактний пристрій за одним із пп 1-3, який відрізняється тим, що кріпильними засобами є різь (26), виконана на частині шийки (22) контакту, розміщеній поза ІЗОЛЯЦІЙНИМ корпусом (1), і нагви нчувана на шийку (22) ззовні гайка (9) 5 Контактний пристрій за п 4, який відрізняється тим, що гайкою (9) можуть бути закріплені додатково екранувальне кільце (4) і/або ІНШІ захисні за соби (10) перемикача, розміщений поза ІЗОЛЯЦІЙНИМ цилінд ричним корпусом ступінчастого перемикача у його поздовжньому напрямку Нерухомі контакти преселектора розміщені в ЛІНІЮ, мають сферичні кон о о> о> ю 59490 таїсгні поверхні і перемикання здійснюється описаним вище чином за допомогою оснащеної перемичкою перемикальної штанги, зміщуваної у поздовжньому напрямку Крім того, із патенту ФРН 93 08 424 U1 відомий преселектор, виконаний як багатопозиційний грубий селектор, і розміщений в окремому корпусі В ньому нерухомі контакти також мають сферичні контактні поверхні, а перемикання здійснюється рухомими контактами, встановленими на поворотному привідному валу Зрештою, у неопублікованій заявці ФРН 19836 463 запропоновано преселектор, виконаний у вигляді окремого від ступінчастого перемикача конструктивного вузла, розміщеного у своєму ізоляційному корпусі, всередині якого з можливістю поздовжнього переміщення встановлена перемикальна штанга Нерухомі контакти виконані кільцеподібними і розміщені концентрично навколо перемикальної штанги на різних рівнях всередині ІЗОЛЯЦІЙНОГО корпусу Одначе монтаж таких кільцеподібних концентричних нерухомих контактів преселектора всередині трубчастого ІЗОЛЯЦІЙНОГО корпусу виявився вкрай трудомістким При цьому слід мати на увазі, що з міркувань СТІЙКОСТІ ДО напруг трубчастий ІЗОЛЯЦІЙНИЙ корпус виконаний як одне ціле і до того ж в ньому не можна виконувати великих отворів, а, з іншого боку, такі отвори необхідні для встановлення і закріплення нерухомих контактів преселектора всередині корпусу Тому задачею винаходу є усунення вказаних недоліків і розробка контактного пристрою, в якому кільцеподібний нерухомий контакт преселектора просто встановлюється у трубчастому ізоляційному корпусі, в якому розміщений преселектор Ця задача вирішена у контактному пристрої з ознаками пункту 1 формули винаходу Додаткові пункти стосуються особливо вигідних вдосконалень винаходу ВІДПОВІДНИЙ винаходові контактний пристрій має ряд переваг По-перше, нерухомий контакт преселектора у його формі є ідеальним електродом і оптимально використовує внутрішній простір ІЗОЛЯЦІЙНОГО корпусу, в якому він закріплений Його слід монтувати зсередини - як далі буде пояснено детальніше - шляхом введення його в корпус і встановлення таким чином, що його приєднувальні елементи виступають назовні крізь ВІДПОВІДНІ отвори Завдяки цьому відпадає необхідність у додаткових отворах чи вибірках у ізоляційному матеріалі Увесь контактний пристрій придатний як для вертикального, так і для горизонтального приєднання поза циліндричним ІЗОЛЯЦІЙНИМ корпусом Крім того, завдяки відповідному винаходові контактному пристрою забезпечується стійке проти провертання кріплення контактів преселектора з компенсацією допусків, а також просте кріплення додаткових захисних елементів і екранувальних кілець включно із засобами відведення потенціалів Нижче винахід детальніше пояснюється з використанням фігур На них схематично представлено фіг 1 ізометричне зображення ВІДПОВІДНОГО винаходові контактного пристрою (у розібраному стані), фіг 2 переріз цього контактного пристрою, фіг 3 фрагмент трубчастого ІЗОЛЯЦІЙНОГО корпусу, фіг 4 окремо позиціювальна деталь ВІДПОВІДНОГО винаходові контактного пристрою, фіг 5 окремо нерухомий контакт преселектора, а саме а) у виді зверху б) у виді спереду фіг 6 різні стадії процесу вставляння нерухомого контакту преселектора у трубчастий ІЗОЛЯЦІЙНИЙ корпус, а саме а) з вертикальною приєднувальною поверхнею б) з горизонтальною приєднувальною поверхнею На фігурах 1 - 5 ВІДПОВІДНИЙ винаходові контактний пристрій представлений загалом, а також його окремі деталі У трубчастому ізоляційному корпусі 1 для кожного нерухомого контакту преселектора виконано отвір 11 Заради спрощення зображено лише один із таких отворів Отвір 11 розширений у напрямку вздовж корпусу 1 угору монтажним шліцом 12 і вниз монтажним шліцом 13, внаслідок чого утворюється отвір з контурами, детальніше зображеними на фіг 3 Нерухомий контакт 2 має контактне кільце 21, яке концентрично розміщене в циліндричному корпусі навколо не зображеного привідного вала і з яким можуть утворювати контакт також не зображені рухомі контакти або контактні перемички преселектора Крім того, кожен нерухомий контакт має шийку 22, яка виступає назовні крізь отвір 11 у корпусі 1 Упором 23, виконаним як електрод, забезпечується прилягання контакту 2 до внутрішньої стінки ІЗОЛЯЦІЙНОГО корпусу 1 На шийці 22 контакту, яка має в решті обхвату форму циліндра, виконано дві бокові фіксувальні поверхні 24, 25, функція котрих буде детальніше описана далі В середній частині шийки 22 контакту виконано різь 26, а на КІНЦІ виконано приєднувальну площадку 27 з приєднувальним отвором 28 3 використанням цього отвору до приєднувальної площадки прикріплюються електричні проводи Крім того, ВІДПОВІДНИЙ винаходові контактний пристрій містить виконану із ІЗОЛЯЦІЙНОГО матеріалу позиціювальну деталь 3 Детальніше вона представлена окремо на фіг 4 Позиціювальна деталь 3 має верхній монтажний виступ 31 і нижній монтажний виступ 32, у вигляді крил орієнтовані у різні боки Форма і розміри обох монтажних виступів 31, 32 узгоджені із внутрішнім контуром описаних вище монтажних ШЛІЦІВ 12, 13 у ВІДПОВІДНИХ отворах 11 В решті позиціювальна деталь 3 має ЗОВНІШНІЙ контур 33, узгоджений з діаметром отвору 11 Крім цього, деталь 3 має внутрішній контур 36, узгоджений з діаметром шийки 22 контакту У цьому внутрішньому контурі 36 сформовано два бокові фіксувальні контури 37, роти провертання На позиціювальній деталі З сформовано також упор 34, який запобігає провалюванню деталі 3 всередину корпусу 1 Після встановлення описаним вище чином позиціювальноі деталі 3 на шийку 22 контакту встановлюється також екранувальне кільце 4, після надягання на шийку 22 контакту шайб 5, 6, 7, 8 увесь пристрій скріплюється шляхом затягування гайки 9 на різі 26 Можна також, не використовуючи додаткових 59490 кріпильних засобів, встановити додатковий захисний елемент 10, як показано на фіг 2 На фіг 6 у вигляді ПОСЛІДОВНОСТІ КІЛЬКОХ поло жень зображено процес вставляння нерухомого контакту 2 в корпус 1 При цьому контакт за допомогою не зображеного тягового пристосування підтягують до ВІДПОВІДНОГО отвору 11 з монтажними шліцами 12, 13, в якому він має бути закріплений Потім ЗДІЙСНЮЮТЬ поступове вирівнювання контакту 2, причому шийку 22 контакту зі сформованою приєднувальною площадкою 27 вводять у отвір 11 і виводять назовні Після досягнення контактом 2 кінцевого положення, коли контактне кільце 21 займає горизонтальне положення, ззовні на шийку 22 надівають позиціювальну деталь 3 і вставляють її в отвір 11 і монтажні шліци 12, 13, забезпечуючи таким чином фіксацію контакту 2 від прокручування з використанням описаної вище взаємодії фіксувальних поверхонь 24, 25 і бокових фіксувальних контурів 37, 38 Після цього здійснюють закріплення усього контактного пристрою шляхом нагвинчування гайки 9 на різь 26, підкладаючи під неї в разі необхідності ІНШІ конструктивні елементи При цьому для виконання фіксувальних поверхонь 24, 25 і взаємодіючих з ними фіксувальних контурів 37, 38 можуть бути використані численні геометричні форми, винахід не обмежується лише описаною в даному прикладі плоскою формою фіксувальних поверхонь на шийці 22 контакту 2 Товщина позиціювальної деталі 3 вибрана таким чином, що вона відповідає товщині трубчастого ІЗОЛЯЦІЙНОГО корпусу 1, завдяки чому у змонтованому стані вона спирається на упор 23 і повністю "утоплена" у стінку корпусу 1 Таким чином забезпечується фіксація з геометричним замиканням нерухомого контакту 2, що монтується зсередини корпусу 1 він фіксується відносно позиціювальної деталі 3 завдяки взаємодії узгоджених за формою фіксувальних поверхонь 24, 25 з одного боку і фіксувальних контурів 37, 38 з іншого боку Позиціювальна деталь 3 у свою чергу фіксується відносно ІЗОЛЯЦІЙНОГО корпусу 1 завдяки входженню и верхнього і нижнього монтажних виступів 31, 32 ВІДПОВІДНО у верхній і нижній монтажні шліци 12, 13 Шляхом нагвинчування гайки 9 на різь 26 здійснюється кріплення контактного пристрою 2 до корпусу 1 із силовим замиканням Як показано на фіг 6, описаний монтаж контак тного пристрою може бути здійснений незалежно від того, горизонтально чи вертикально має бути орієнтована приєднувальна площадка 27 у змонтованому стані пристрою У першому випадку монтаж здійснюють при вертикальному положенні контактного кільця 21 і перед вставлянням позиціювальної деталі 3 шийка 22 контакту має бути ззовні повернута на 90° У другому випадку таке повертання не потрібне Список позиційних позначень Позиційне позначення 1 11 12 13 2 21 22 23 24 25 26 27 28 3 31 32 33 36 37 38 34 4 5 6 7 8 9 10 Назва Трубчастий ІЗОЛЯЦІЙНИЙ корпус Отвір для нерухомого контакту Монтажний шліц Монтажний шліц Нерухомий контакт Контактне кільце Шийка контакту Упор Перша бокова фіксувальна поверхня Друга бокова фіксувальна поверхня Різь Приєднувальна площадка Приєднувальний отвір Позиціювальна деталь Верхній монтажний виступ Нижній монтажний виступ ЗОВНІШНІЙ контур Внутрішній контур Перший боковий фіксувальний контур Другий боковий фіксувальний контур Радіальний упор Екранувальне кільце Шайба Шайба Шайба Шайба Гайка Додатковий захисний елемент 59490 ФІГ. 1 ФІГ. 2 ФІГ З 59490 Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 10 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
