Сейсмоприймач

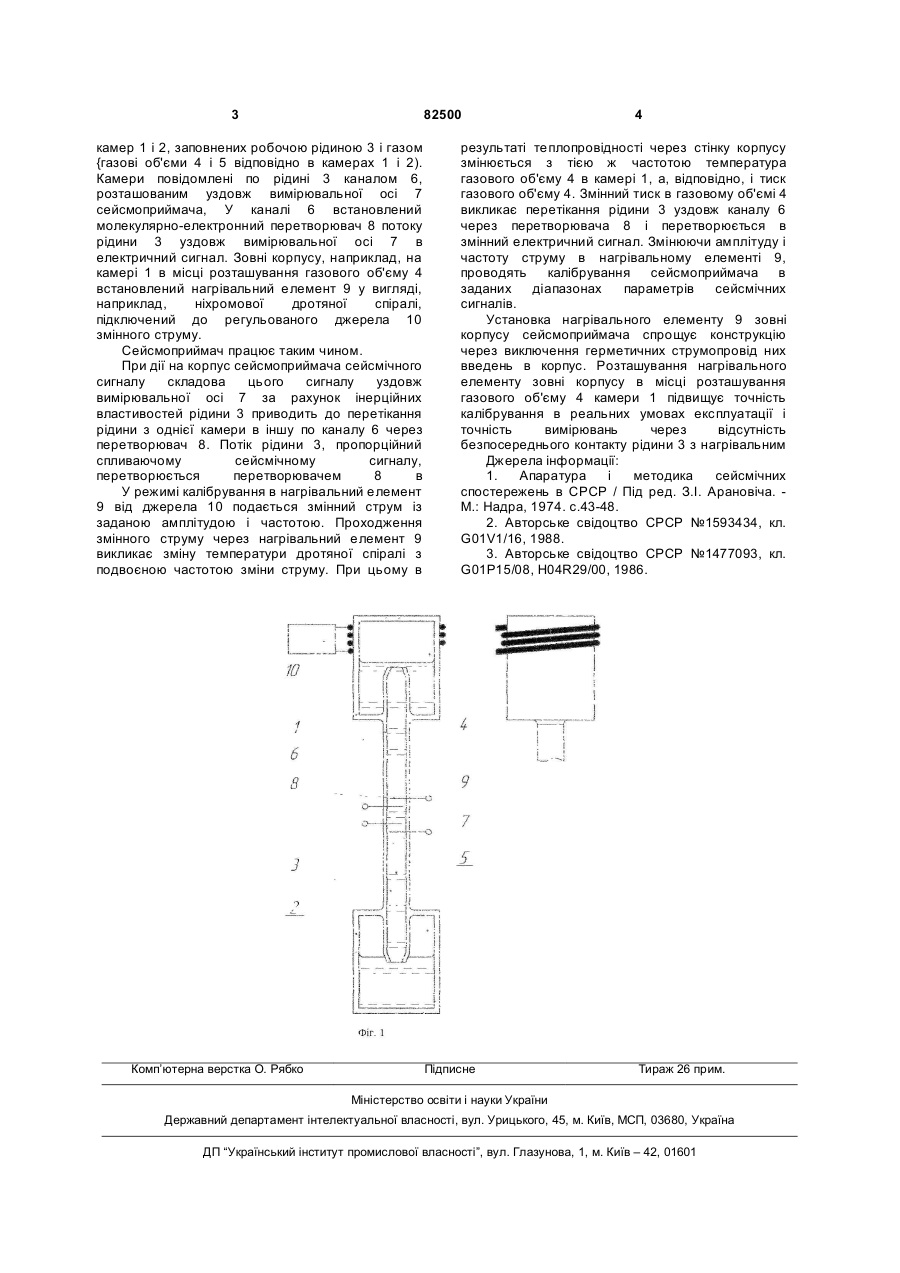

Сейсмоприймач, що містить герметичний корпус, виконаний у вигляді двох камер, заповнених робочою рідиною і газом та з’єднаних заповненим рідиною каналом із встановленим перетворювачем переміщення потоку рідини в електричний сигнал, та калібратор, виконаний у вигляді нагрівального елемента, підключеного до регульованого джерела змінного струму, який відрізняється тим, що нагрівальний елемент встановлений зовні корпусу в місці розташування газу однієї з камер. (19) (21) a200507652 (22) 01.08.2005 (24) 25.04.2008 (46) 25.04.2008, Бюл.№ 8, 2008 р. (72) ТРОЦЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, ШЕВЧЕНКО СЕРГІЙ ГРІГОРОВИЧ, UA (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) UA 69445, 15.04.2003 SU 1334960, 27.06.1999 SU 822303, 15.04.1981 SU 1295343, 07.03.1987 RU 2117965, 20.08.1998 US 3662327, 09.05.1972 3 82500 камер 1 і 2, заповнених робочою рідиною 3 і газом {газові об'єми 4 і 5 відповідно в камерах 1 і 2). Камери повідомлені по рідині 3 каналом 6, розташованим уздовж вимірювальної осі 7 сейсмоприймача, У каналі 6 встановлений молекулярно-електронний перетворювач 8 потоку рідини 3 уздовж вимірювальної осі 7 в електричний сигнал. Зовні корпусу, наприклад, на камері 1 в місці розташування газового об'єму 4 встановлений нагрівальний елемент 9 у вигляді, наприклад, ніхромової дротяної спіралі, підключений до регульованого джерела 10 змінного струму. Сейсмоприймач працює таким чином. При дії на корпус сейсмоприймача сейсмічного сигналу складова цього сигналу уздовж вимірювальної осі 7 за рахунок інерційних властивостей рідини 3 приводить до перетікання рідини з однієї камери в іншу по каналу 6 через перетворювач 8. Потік рідини 3, пропорційний спливаючому сейсмічному сигналу, перетворюється перетворювачем 8 в еквівалентний електричнийвсигнал. У режимі калібрування нагрівальний елемент 9 від джерела 10 подається змінний струм із заданою амплітудою і частотою. Проходження змінного струму через нагрівальний елемент 9 викликає зміну температури дротяної спіралі з подвоєною частотою зміни струму. При цьому в Комп’ютерна верстка О. Рябко 4 результаті теплопровідності через стінку корпусу змінюється з тією ж частотою температура газового об'єму 4 в камері 1, а, відповідно, і тиск газового об'єму 4. Змінний тиск в газовому об'ємі 4 викликає перетікання рідини 3 уздовж каналу 6 через перетворювача 8 і перетворюється в змінний електричний сигнал. Змінюючи амплітуду і частоту струму в нагрівальному елементі 9, проводять калібрування сейсмоприймача в заданих діапазонах параметрів сейсмічних сигналів. Установка нагрівального елементу 9 зовні корпусу сейсмоприймача спрощує конструкцію через виключення герметичних струмопровід них введень в корпус. Розташування нагрівального елементу зовні корпусу в місці розташування газового об'єму 4 камери 1 підвищує точність калібрування в реальних умовах експлуатації і точність вимірювань через відсутність безпосереднього контакту рідини 3 з нагрівальним елементом 9.інформації: Джерела 1. Апаратура і методика сейсмічних спостережень в СРСР / Під ред. З.І. Арановіча. М.: Надра, 1974. с.43-48. 2. Авторське свідоцтво СРСР №1593434, кл. G01V1/16, 1988. 3. Авторське свідоцтво СРСР №1477093, кл. G01P15/08, H04R29/00, 1986. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
