Спосіб будування фасаду будівлі, переважно світлопрозорими та/або несвітлопрозорими панелями

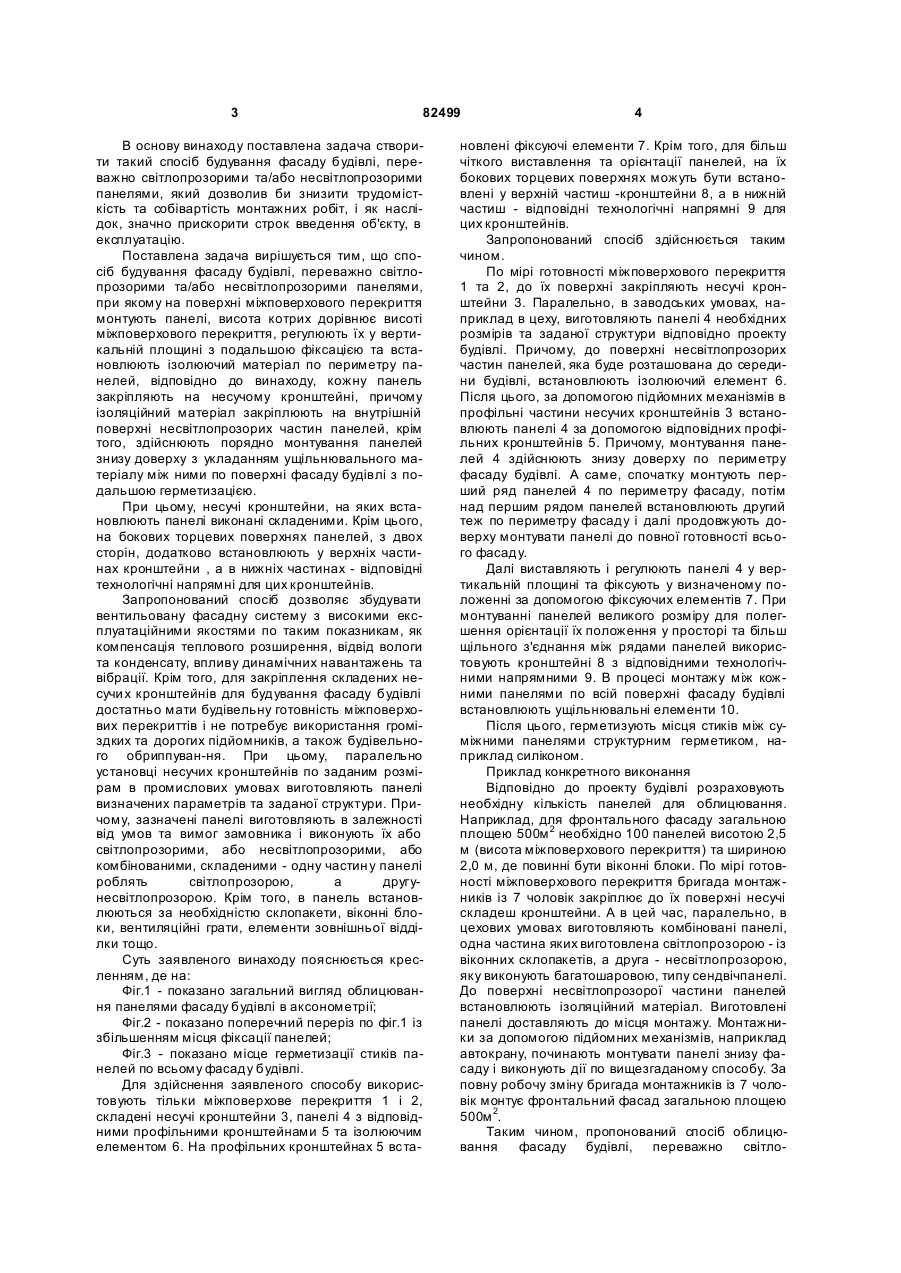

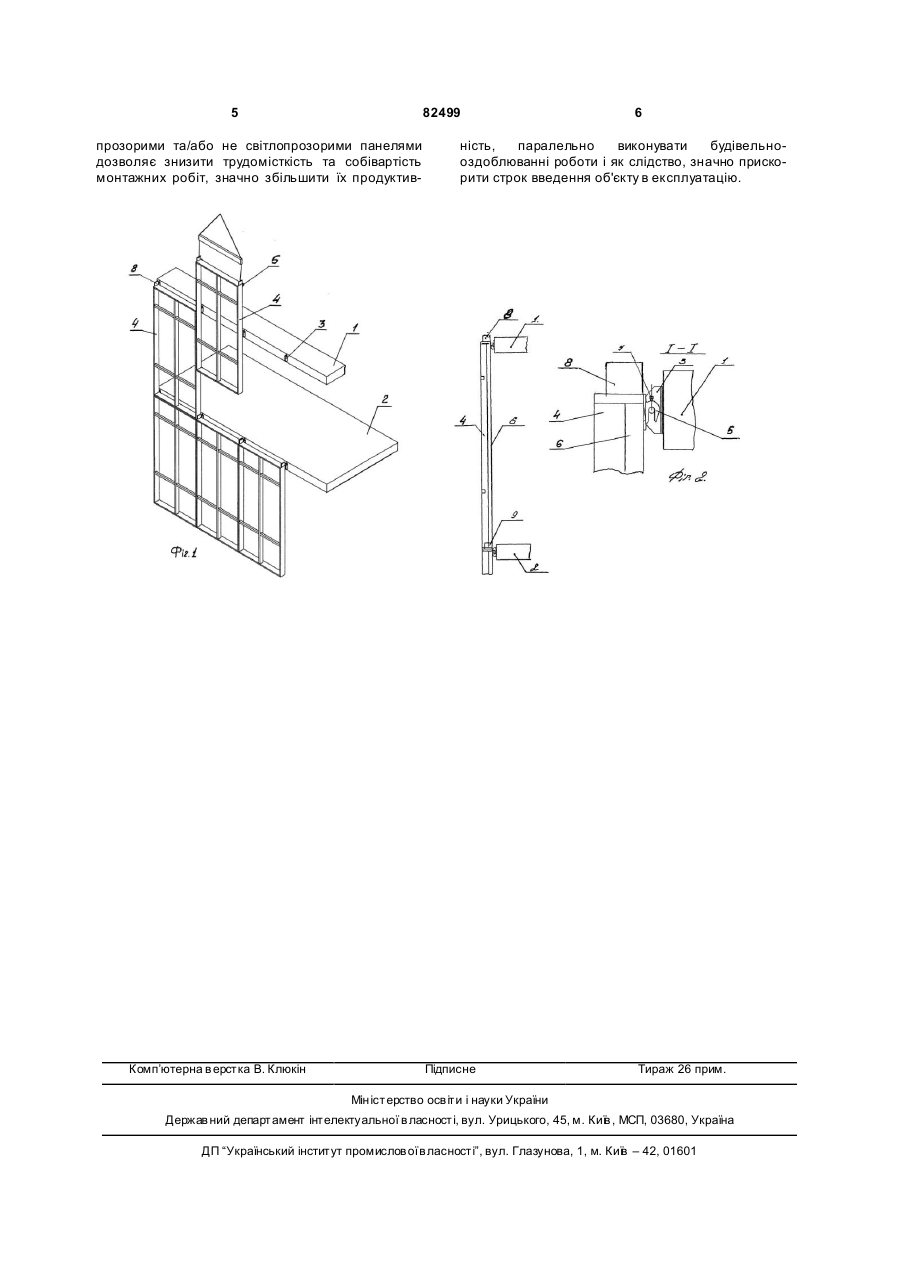

1. Спосіб будування фасаду будівлі, переважно світлопрозорими та/або несвітлопрозорими панелями, при якому на поверхні міжповерхового перекриття монтують панелі, висота котрих дорівнює висоті міжповерхового перекриття, регулюють їх у вертикальній площині з подальшою фіксацією C2 1 3 82499 В основу винаходу поставлена задача створити такий спосіб будування фасаду будівлі, переважно світлопрозорими та/або несвітлопрозорими панелями, який дозволив би знизити трудомісткість та собівартість монтажних робіт, і як наслідок, значно прискорити строк введення об'єкту, в експлуатацію. Поставлена задача вирішується тим, що спосіб будування фасаду будівлі, переважно світлопрозорими та/або несвітлопрозорими панелями, при якому на поверхні міжповерхового перекриття монтують панелі, висота котрих дорівнює висоті міжповерхового перекриття, регулюють їх у вертикальній площині з подальшою фіксацією та встановлюють ізолюючий матеріал по периметру панелей, відповідно до винаходу, кожну панель закріпляють на несучому кронштейні, причому ізоляційний матеріал закріплюють на внутрішній поверхні несвітлопрозорих частин панелей, крім того, здійснюють порядно монтування панелей знизу доверху з укладанням ущільнювального матеріалу між ними по поверхні фасаду будівлі з подальшою герметизацією. При цьому, несучі кронштейни, на яких встановлюють панелі виконані складеними. Крім цього, на бокових торцевих поверхнях панелей, з двох сторін, додатково встановлюють у верхніх частинах кронштейни , а в нижніх частинах - відповідні технологічні напрямні для цих кронштейнів. Запропонований спосіб дозволяє збудувати вентильовану фасадну систему з високими експлуатаційними якостями по таким показникам, як компенсація теплового розширення, відвід вологи та конденсату, впливу динамічних навантажень та вібрації. Крім того, для закріплення складених несучи х кронштейнів для будування фасаду будівлі достатньо мати будівельну готовність міжповерхових перекриттів і не потребує використання громіздких та дорогих підйомників, а також будівельного обриппуван-ня. При цьому, паралельно установці несучих кронштейнів по заданим розмірам в промислових умовах виготовляють панелі визначених параметрів та заданої структури. Причому, зазначені панелі виготовляють в залежності від умов та вимог замовника і виконують їх або світлопрозорими, або несвітлопрозорими, або комбінованими, складеними - одну частин у панелі роблять світлопрозорою, а другунесвітлопрозорою. Крім того, в панель встановлюються за необхідністю склопакети, віконні блоки, вентиляційні грати, елементи зовнішньої відділки тощо. Суть заявленого винаходу пояснюється кресленням, де на: Фіг.1 - показано загальний вигляд облицювання панелями фасаду будівлі в аксонометрії; Фіг.2 - показано поперечний переріз по фіг.1 із збільшенням місця фіксації панелей; Фіг.3 - показано місце герметизації стиків панелей по всьому фасаду будівлі. Для здійснення заявленого способу використовують тільки міжповерхове перекриття 1 і 2, складені несучі кронштейни 3, панелі 4 з відповідними профільними кронштейнами 5 та ізолюючим елементом 6. На профільних кронштейнах 5 вста 4 новлені фіксуючі елементи 7. Крім того, для більш чіткого виставлення та орієнтації панелей, на їх бокових торцевих поверхнях можуть бути встановлені у верхній частиш -кронштейни 8, а в нижній частиш - відповідні технологічні напрямні 9 для цих кронштейнів. Запропонований спосіб здійснюється таким чином. По мірі готовності міжповерхового перекриття 1 та 2, до їх поверхні закріпляють несучі кронштейни 3. Паралельно, в заводських умовах, наприклад в цеху, виготовляють панелі 4 необхідних розмірів та заданої структури відповідно проекту будівлі. Причому, до поверхні несвітлопрозорих частин панелей, яка буде розташована до середини будівлі, встановлюють ізолюючий елемент 6. Після цього, за допомогою підйомних механізмів в профільні частини несучих кронштейнів 3 встановлюють панелі 4 за допомогою відповідних профільних кронштейнів 5. Причому, монтування панелей 4 здійснюють знизу доверху по периметру фасаду будівлі. А саме, спочатку монтують перший ряд панелей 4 по периметру фасаду, потім над першим рядом панелей встановлюють другий теж по периметру фасаду і далі продовжують доверху монтувати панелі до повної готовності всього фасаду. Далі виставляють і регулюють панелі 4 у вертикальній площині та фіксують у визначеному положенні за допомогою фіксуючих елементів 7. При монтуванні панелей великого розміру для полегшення орієнтації їх положення у просторі та більш щільного з'єднання між рядами панелей використовують кронштейні 8 з відповідними технологічними напрямними 9. В процесі монтажу між кожними панелями по всій поверхні фасаду будівлі встановлюють ущільнювальні елементи 10. Після цього, герметизують місця стиків між суміжними панелями структурним герметиком, наприклад силіконом. Приклад конкретного виконання Відповідно до проекту будівлі розраховують необхідну кількість панелей для облицювання. Наприклад, для фронтального фасаду загальною площею 500м 2 необхідно 100 панелей висотою 2,5 м (висота міжповерхового перекриття) та шириною 2,0 м, де повинні бути віконні блоки. По мірі готовності міжповерхового перекриття бригада монтажників із 7 чоловік закріплює до їх поверхні несучі складеш кронштейни. А в цей час, паралельно, в цехових умовах виготовляють комбіновані панелі, одна частина яких виготовлена світлопрозорою - із віконних склопакетів, а друга - несвітлопрозорою, яку виконують багатошаровою, типу сендвічпанелі. До поверхні несвітлопрозорої частини панелей встановлюють ізоляційний матеріал. Виготовлені панелі доставляють до місця монтажу. Монтажники за допомогою підйомних механізмів, наприклад автокрану, починають монтувати панелі знизу фасаду і виконують дії по вищезгаданому способу. За повну робочу зміну бригада монтажників із 7 чоловік монтує фронтальний фасад загальною площею 500м 2. Таким чином, пропонований спосіб облицювання фасаду будівлі, переважно світло 5 82499 прозорими та/або не світлопрозорими панелями дозволяє знизити трудомісткість та собівартість монтажних робіт, значно збільшити їх продуктив Комп’ютерна в ерстка В. Клюкін 6 ність, паралельно виконувати будівельнооздоблюванні роботи і як слідство, значно прискорити строк введення об'єкту в експлуатацію. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
