Штангова глибинна насосна установка
Номер патенту: 82544
Опубліковано: 25.04.2008
Автори: Абдулзаде Ярослав Алибайрамович, Йиширин Ибрагим Ахмед
Формула / Реферат
Штангова глибинна насосна установка, що містить встановлений в свердловині над пластом за допомогою ліфтових труб дегазатор, вихід газу якого сполучено з ліфтовими трубами над насосом, а рідини - з прийомом насоса, яка відрізняється тим, що дегазатор виконано у вигляді двох співвісно розташованих патрубків, кільцевий простір між якими за допомогою перегородки розділено на дві камери: зверху газову, а знизу - газорідинну, сполучену з пластом через виконані в зовнішньому патрубку над перегородкою бокові отвори і споряджену кільцевими вихровими камерами, послідовно розташованими зверху вниз над боковими отворами.
Текст

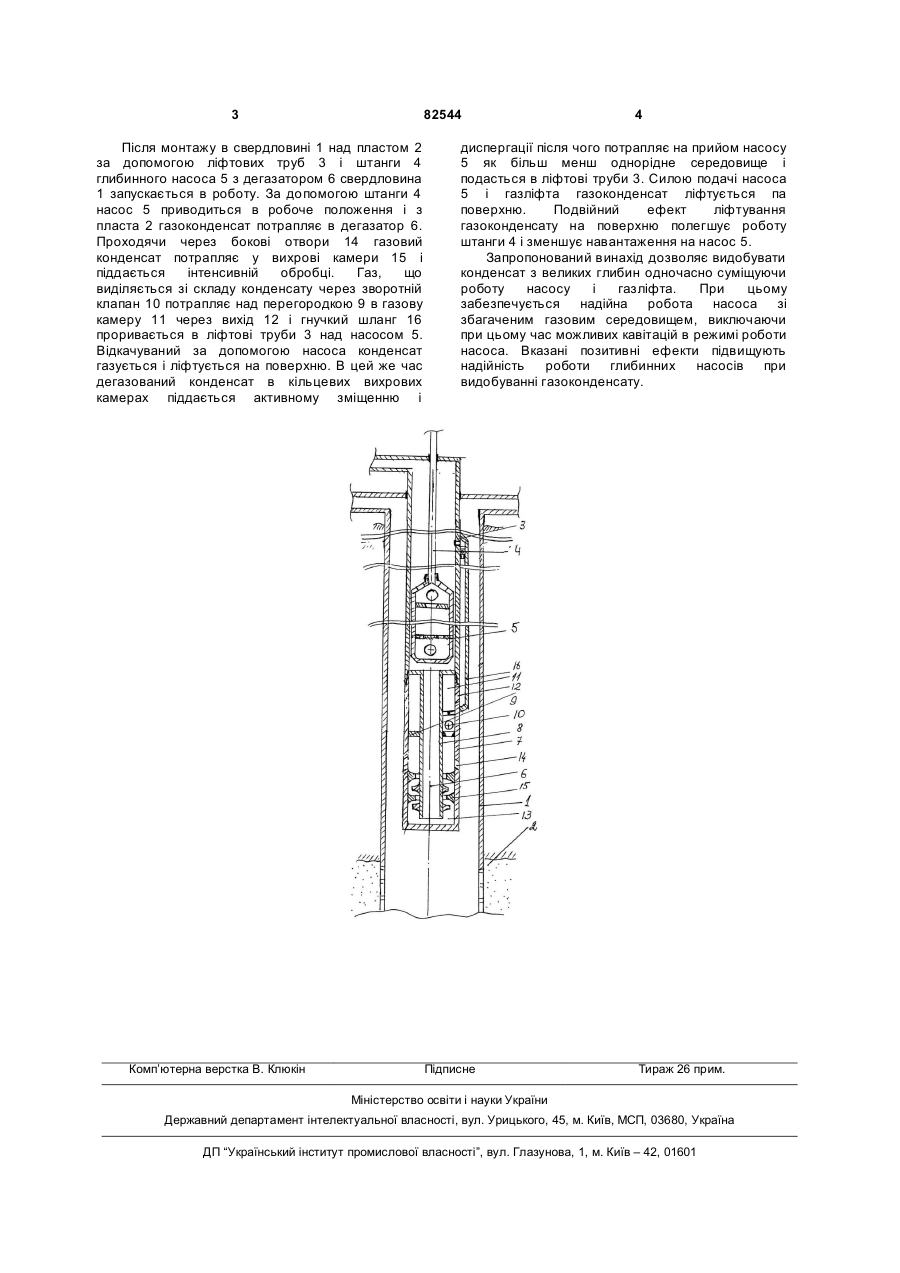

Штангова глибинна насосна установка, що містить встановлений в свердловині над пластом 3 82544 Після монтажу в свердловині 1 над пластом 2 за допомогою ліфтових труб 3 і штанги 4 глибинного насоса 5 з дегазатором 6 свердловина 1 запускається в роботу. За допомогою штанги 4 насос 5 приводиться в робоче положення і з пласта 2 газоконденсат потрапляє в дегазатор 6. Проходячи через бокові отвори 14 газовий конденсат потрапляє у вихрові камери 15 і піддається інтенсивній обробці. Газ, що виділяється зі складу конденсату через зворотній клапан 10 потрапляє над перегородкою 9 в газову камеру 11 через вихід 12 і гнучкий шланг 16 проривається в ліфтові труби 3 над насосом 5. Відкачуваний за допомогою насоса конденсат газується і ліфтується на поверхню. В цей же час дегазований конденсат в кільцевих вихрових камерах піддається активному зміщенню і Комп’ютерна верстка В. Клюкін 4 диспергації після чого потрапляє на прийом насосу 5 як більш менш однорідне середовище і подасться в ліфтові труби 3. Силою подачі насоса 5 і газліфта газоконденсат ліфтується па поверхню. Подвійний ефект ліфтування газоконденсату на поверхню полегшує роботу штанги 4 і зменшує навантаження на насос 5. Запропонований винахід дозволяє видобувати конденсат з великих глибин одночасно суміщуючи роботу насосу і газліфта. При цьому забезпечується надійна робота насоса зі збагаченим газовим середовищем, виключаючи при цьому час можливих кавітацій в режимі роботи насоса. Вказані позитивні ефекти підвищують надійність роботи глибинних насосів при видобуванні газоконденсату. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSucker rod pump unit
Автори англійськоюAbdulzade Yaroslav Alibairamovych, Yyshyryn Ibrahim Akhmed
Назва патенту російськоюШтанговая глубинная насосная установка
Автори російськоюАбдулзаде Ярослав Алибайрамович, Йиширин Ибрагим Ахмед
МПК / Мітки
МПК: F04F 1/20
Мітки: насосна, установка, глибинна, штангова
