Пристрій для виділення старших і молодших одиниць з позиційного коду

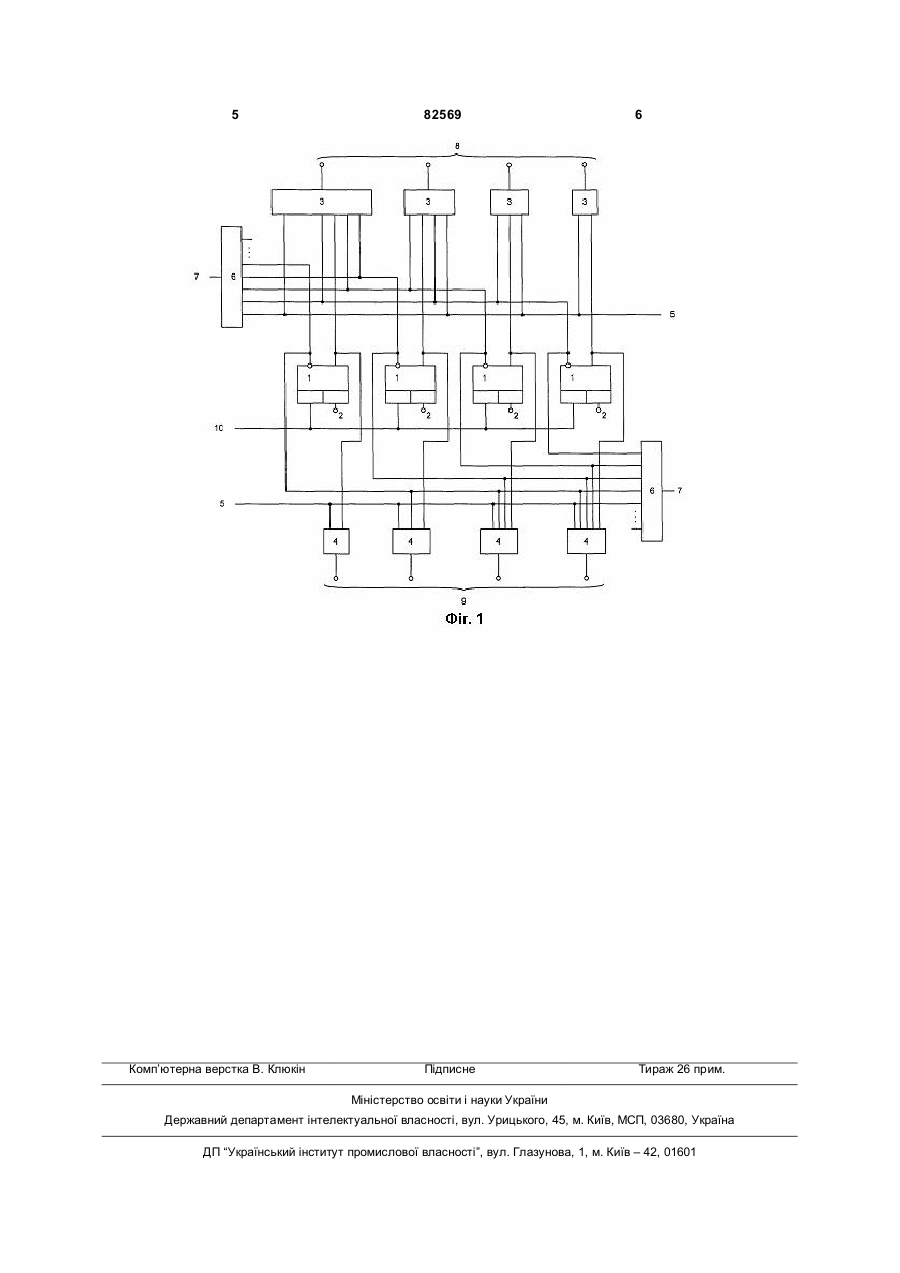

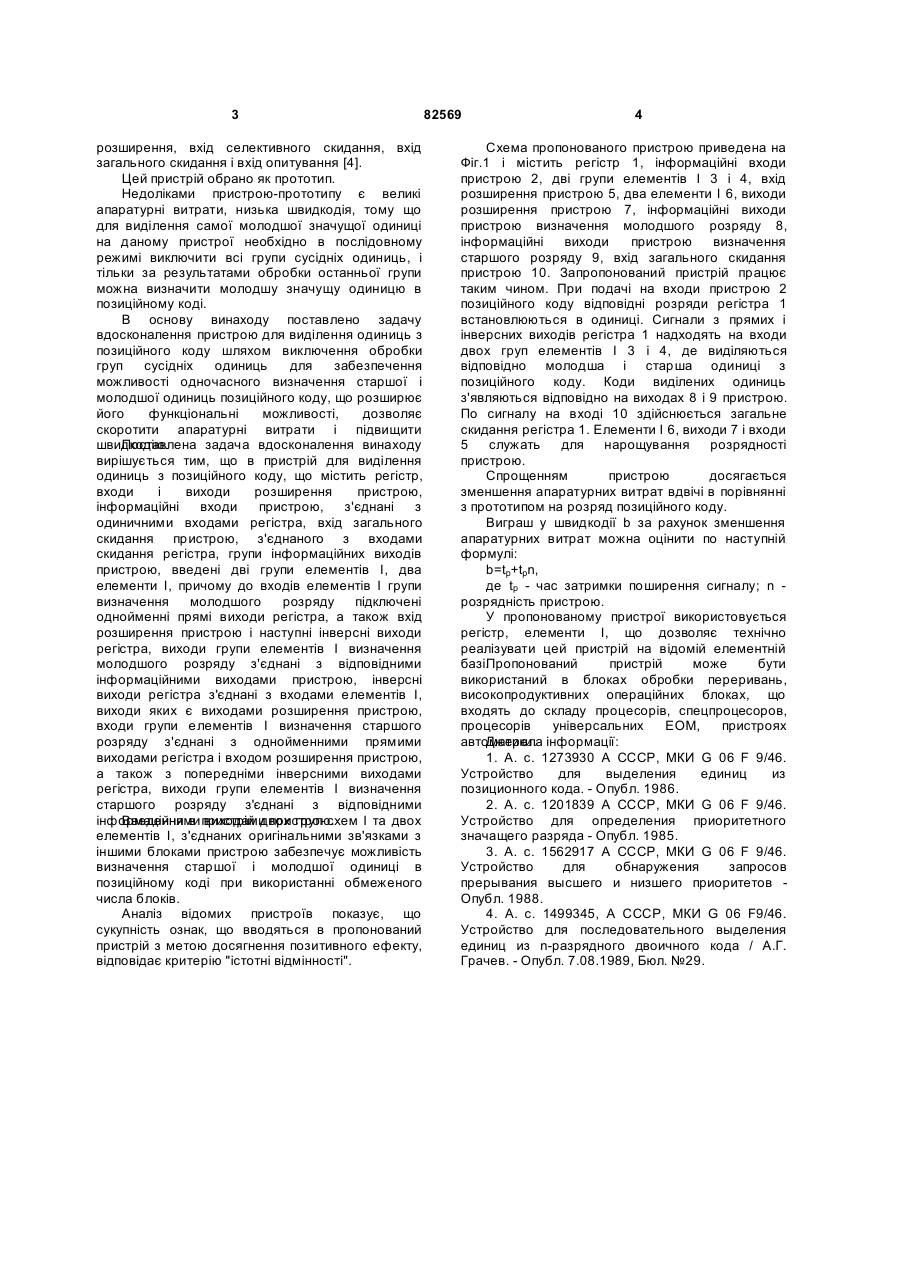

Пристрій для виділення старших і молодших одиниць з позиційного коду, що містить регістр, входи і виходи розширення пристрою, C2 1 3 розширення, вхід селективного скидання, вхід загального скидання і вхід опитування [4]. Цей пристрій обрано як прототип. Недоліками пристрою-прототипу є великі апаратурні витрати, низька швидкодія, тому що для виділення самої молодшої значущої одиниці на даному пристрої необхідно в послідовному режимі виключити всі групи сусідніх одиниць, і тільки за результатами обробки останньої групи можна визначити молодшу значущу одиницю в позиційному коді. В основу винаходу поставлено задачу вдосконалення пристрою для виділення одиниць з позиційного коду шляхом виключення обробки груп сусідніх одиниць для забезпечення можливості одночасного визначення старшої і молодшої одиниць позиційного коду, що розширює його функціональні можливості, дозволяє скоротити апаратурні витрати і підвищити швидкодію. Поставлена задача вдосконалення винаходу вирішується тим, що в пристрій для виділення одиниць з позиційного коду, що містить регістр, входи і виходи розширення пристрою, інформаційні входи пристрою, з'єднані з одиничними входами регістра, вхід загального скидання пристрою, з'єднаного з входами скидання регістра, групи інформаційних виходів пристрою, введені дві групи елементів І, два елементи І, причому до входів елементів І групи визначення молодшого розряду підключені однойменні прямі виходи регістра, а також вхід розширення пристрою і наступні інверсні виходи регістра, виходи групи елементів І визначення молодшого розряду з'єднані з відповідними інформаційними виходами пристрою, інверсні виходи регістра з'єднані з входами елементів І, виходи яких є виходами розширення пристрою, входи групи елементів І визначення старшого розряду з'єднані з однойменними прямими виходами регістра і входом розширення пристрою, а також з попередніми інверсними виходами регістра, виходи групи елементів І визначення старшого розряду з'єднані з відповідними інформаційними пристрій двох груп схем І та двох Введення в виходами пристрою. елементів І, з'єднаних оригінальними зв'язками з іншими блоками пристрою забезпечує можливість визначення старшої і молодшої одиниці в позиційному коді при використанні обмеженого числа блоків. Аналіз відомих пристроїв показує, що сукупність ознак, що вводяться в пропонований пристрій з метою досягнення позитивного ефекту, відповідає критерію "істотні відмінності". 82569 4 Схема пропонованого пристрою приведена на Фіг.1 і містить регістр 1, інформаційні входи пристрою 2, дві групи елементів І 3 і 4, вхід розширення пристрою 5, два елементи І 6, виходи розширення пристрою 7, інформаційні виходи пристрою визначення молодшого розряду 8, інформаційні виходи пристрою визначення старшого розряду 9, вхід загального скидання пристрою 10. Запропонований пристрій працює таким чином. При подачі на входи пристрою 2 позиційного коду відповідні розряди регістра 1 встановлюються в одиниці. Сигнали з прямих і інверсних виходів регістра 1 надходять на входи двох груп елементів І 3 і 4, де виділяються відповідно молодша і старша одиниці з позиційного коду. Коди виділених одиниць з'являються відповідно на виходах 8 і 9 пристрою. По сигналу на вході 10 здійснюється загальне скидання регістра 1. Елементи І 6, виходи 7 і входи 5 служать для нарощування розрядності пристрою. Спрощенням пристрою досягається зменшення апаратурних витрат вдвічі в порівнянні з прототипом на розряд позиційного коду. Виграш у швидкодії b за рахунок зменшення апаратурних витрат можна оцінити по наступній формулі: b=tp+tpn, де tp - час затримки поширення сигналу; n розрядність пристрою. У пропонованому пристрої використовується регістр, елементи І, що дозволяє технічно реалізувати цей пристрій на відомій елементній базі. ропонований П пристрій може бути використаний в блоках обробки переривань, високопродуктивних операційних блоках, що входять до складу процесорів, спецпроцесоров, процесорів універсальних ЕОМ, пристроях автоматики. інформації: Джерела 1. А. с. 1273930 А СССР, МКИ G 06 F 9/46. Устройство для выделения единиц из позиционного кода. - Опубл. 1986. 2. А. с. 1201839 А СССР, МКИ G 06 F 9/46. Устройство для определения приоритетного значащего разряда - Опубл. 1985. 3. А. с. 1562917 А СССР, МКИ G 06 F 9/46. Устройство для обнаружения запросов прерывания высшего и низшего приоритетов Опубл. 1988. 4. А. с. 1499345, А СССР, МКИ G 06 F9/46. Устройство для последовательного выделения единиц из n-разрядного двоичного кода / А.Г. Грачев. - Опубл. 7.08.1989, Бюл. №29. 5 Комп’ютерна верстка В. Клюкін 82569 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
