Газовий пальник

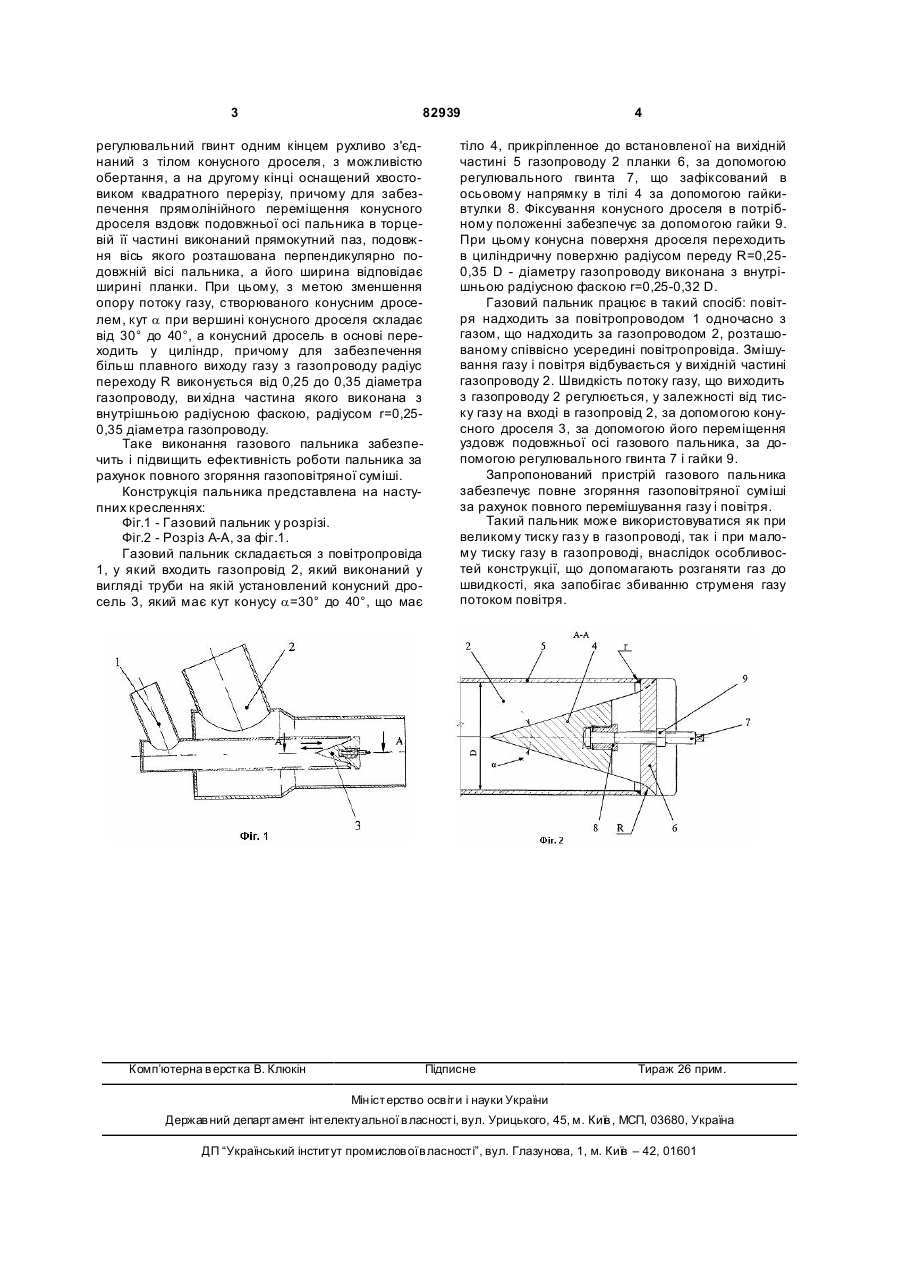

1. Газовий пальник, що містить повітропровід, усередині якого співвісно розташований газопровід, який відрізняється тим, що вихідна частина газопроводу оснащена конусним дроселем, розташованим з можливістю регулювання зазору між стінками газопроводу і робочою поверхнею конусного дроселя за допомогою розташованого у його тілі регулювального гвинта й планки, встановленої на вихідній частині газопроводу. 2. Пальник за п. 1, який відрізняється тим, що встановлений у різьбовому отворі планки регулювальний гвинт одним кінцем рухливо з'єднаний з C2 2 (19) 1 3 82939 регулювальний гвинт одним кінцем рухливо з'єднаний з тілом конусного дроселя, з можливістю обертання, а на другому кінці оснащений хвостовиком квадратного перерізу, причому для забезпечення прямолінійного переміщення конусного дроселя вздовж подовжньої осі пальника в торцевій її частині виконаний прямокутний паз, подовжня вісь якого розташована перпендикулярно подовжній вісі пальника, а його ширина відповідає ширині планки. При цьому, з метою зменшення опору потоку газу, створюваного конусним дроселем, кут a при вершині конусного дроселя складає від 30° до 40°, а конусний дросель в основі переходить у циліндр, причому для забезпечення більш плавного виходу газу з газопроводу радіус переходу R виконується від 0,25 до 0,35 діаметра газопроводу, ви хідна частина якого виконана з внутрішньою радіусною фаскою, радіусом r=0,250,35 діаметра газопроводу. Таке виконання газового пальника забезпечить і підвищить ефективність роботи пальника за рахунок повного згоряння газоповітряної суміші. Конструкція пальника представлена на наступних кресленнях: Фіг.1 - Газовий пальник у розрізі. Фіг.2 - Розріз А-А, за фіг.1. Газовий пальник складається з повітропровіда 1, у який входить газопровід 2, який виконаний у вигляді труби на якій установлений конусний дросель 3, який має кут конусу a=30° до 40°, що має Комп’ютерна в ерстка В. Клюкін 4 тіло 4, прикріпленное до встановленої на вихідній частині 5 газопроводу 2 планки 6, за допомогою регулювального гвинта 7, що зафіксований в осьовому напрямку в тілі 4 за допомогою гайкивтулки 8. Фіксування конусного дроселя в потрібному положенні забезпечує за допомогою гайки 9. При цьому конусна поверхня дроселя переходить в циліндричну поверхню радіусом переду R=0,250,35 D - діаметру газопроводу виконана з внутрішньою радіусною фаскою r=0,25-0,32 D. Газовий пальник працює в такий спосіб: повітря надходить за повітропроводом 1 одночасно з газом, що надходить за газопроводом 2, розташованому співвісно усередині повітропровіда. Змішування газу і повітря відбувається у вихідній частині газопроводу 2. Швидкість потоку газу, що виходить з газопроводу 2 регулюється, у залежності від тиску газу на вході в газопровід 2, за допомогою конусного дроселя 3, за допомогою його переміщення уздовж подовжньої осі газового пальника, за допомогою регулювального гвинта 7 і гайки 9. Запропонований пристрій газового пальника забезпечує повне згоряння газоповітряної суміші за рахунок повного перемішування газу і повітря. Такий пальник може використовуватися як при великому тиску газ у в газопроводі, так і при малому тиску газу в газопроводі, внаслідок особливостей конструкції, що допомагають розганяти газ до швидкості, яка запобігає збиванню струменя газу потоком повітря. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
