Стріляючий збалансований модуль
Формула / Реферат
Стріляючий збалансований модуль, що складається із поздовжньо-ковзного ствола, що кріпиться в передній частині корпуса з прицільними пристроями і органами керування стрільбою, у горловину якого встановлено магазин з патронами, а всередині якого знаходяться: поздовжньо-ковзний затвор, підпертий зворотним механізмом, напрямні затвора і ударно-спусковий механізм, який відрізняється тим, що поздовжньо-ковзний ствол з'єднаний з напрямними затвора, патронник ствола містить фрикційні елементи для збільшення тертя між його стінками і гільзою за рахунок пружної деформації її стінок при пострілі, а зворотний механізм містить дві пружини: зворотну, яка підпирає затвор, і демпферну, яка підпирає ствол з напрямними.
Текст

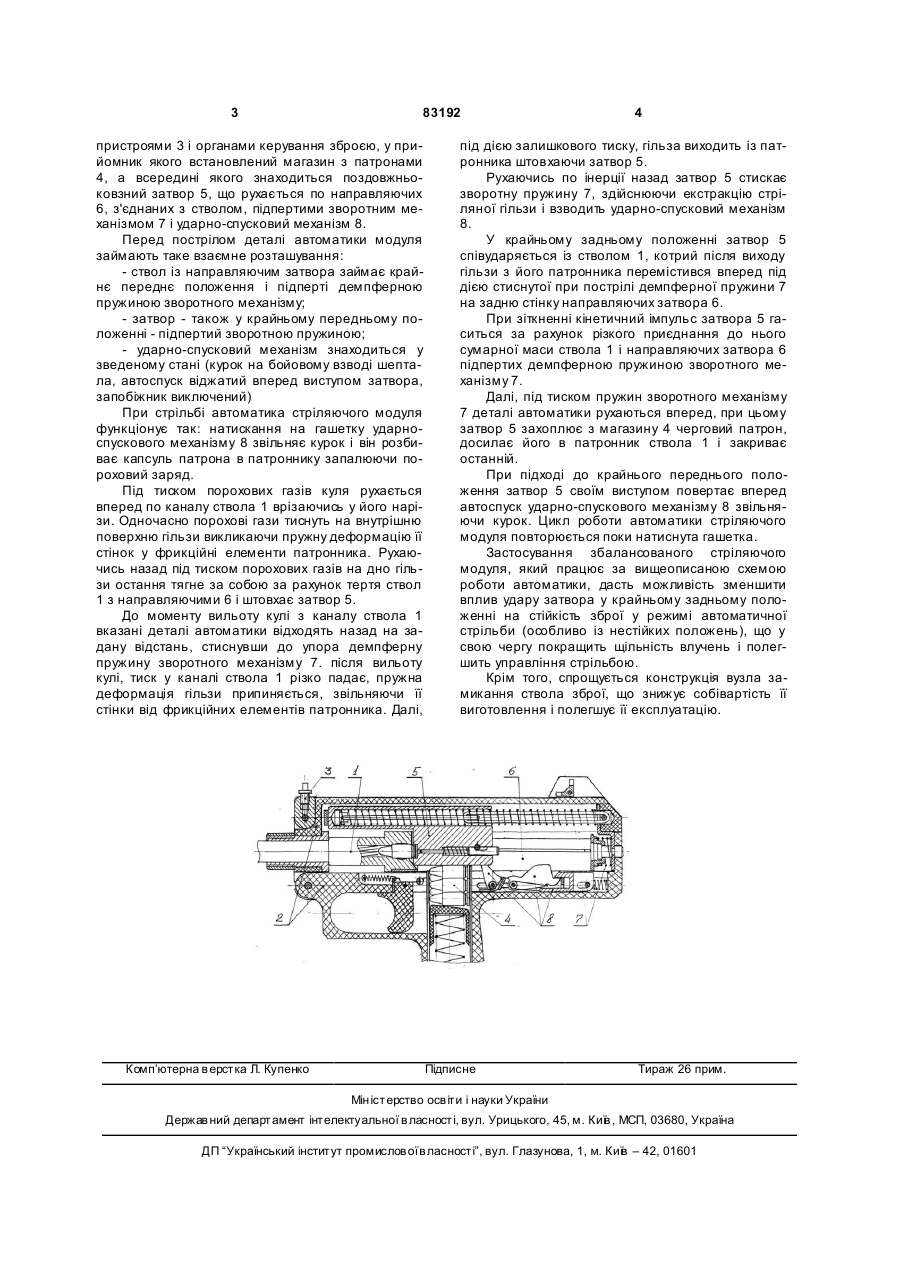

Стріляючий збалансований модуль, що складається із поздовжньо-ковзного ствола, що кріпиться в передній частині корпуса з прицільними пристроями і органами керування стрільбою, у 3 83192 пристроями 3 і органами керування зброєю, у прийомник якого встановлений магазин з патронами 4, а всередині якого знаходиться поздовжньоковзний затвор 5, що рухається по направляючих 6, з'єднаних з стволом, підпертими зворотним механізмом 7 і ударно-спусковий механізм 8. Перед пострілом деталі автоматики модуля займають таке взаємне розташування: - ствол із направляючим затвора займає крайнє переднє положення і підперті демпферною пружиною зворотного механізму; - затвор - також у крайньому передньому положенні - підпертий зворотною пружиною; - ударно-спусковий механізм знаходиться у зведеному стані (курок на бойовому взводі шептала, автоспуск віджатий вперед виступом затвора, запобіжник виключений) При стрільбі автоматика стріляючого модуля функціонує так: натискання на гашетку ударноспускового механізму 8 звільняє курок і він розбиває капсуль патрона в патроннику запалюючи пороховий заряд. Під тиском порохових газів куля рухається вперед по каналу ствола 1 врізаючись у його нарізи. Одночасно порохові гази тиснуть на внутрішню поверхню гільзи викликаючи пружну деформацію її стінок у фрикційні елементи патронника. Рухаючись назад під тиском порохових газів на дно гільзи остання тягне за собою за рахунок тертя ствол 1 з направляючими 6 і штовхає затвор 5. До моменту вильоту кулі з каналу ствола 1 вказані деталі автоматики відходять назад на задану відстань, стиснувши до упора демпферну пружину зворотного механізму 7. після вильоту кулі, тиск у каналі ствола 1 різко падає, пружна деформація гільзи припиняється, звільняючи її стінки від фрикційних елементів патронника. Далі, Комп’ютерна в ерстка Л. Купенко 4 під дією залишкового тиску, гільза виходить із патронника штовхаючи затвор 5. Рухаючись по інерції назад затвор 5 стискає зворотну пружину 7, здійснюючи екстракцію стріляної гільзи і взводить ударно-спусковий механізм 8. У крайньому задньому положенні затвор 5 співударяється із стволом 1, котрий після виходу гільзи з його патронника перемістився вперед під дією стиснутої при пострілі демпферної пружини 7 на задню стінку направляючих затвора 6. При зіткненні кінетичний імпульс затвора 5 гаситься за рахунок різкого приєднання до нього сумарної маси ствола 1 і направляючих затвора 6 підпертих демпферною пружиною зворотного механізму 7. Далі, під тиском пружин зворотного механізму 7 деталі автоматики рухаються вперед, при цьому затвор 5 захоплює з магазину 4 черговий патрон, досилає його в патронник ствола 1 і закриває останній. При підході до крайнього переднього положення затвор 5 своїм виступом повертає вперед автоспуск ударно-спускового механізму 8 звільняючи курок. Цикл роботи автоматики стріляючого модуля повторюється поки натиснута гашетка. Застосування збалансованого стріляючого модуля, який працює за вищеописаною схемою роботи автоматики, дасть можливість зменшити вплив удару затвора у крайньому задньому положенні на стійкість зброї у режимі автоматичної стрільби (особливо із нестійких положень), що у свою чергу покращить щільність влучень і полегшить управління стрільбою. Крім того, спрощується конструкція вузла замикання ствола зброї, що знижує собівартість її виготовлення і полегшує її експлуатацію. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShooting balanced module
Автори англійськоюChechailiuk Ihor Petrovych
Назва патенту російськоюСтреляющей сбалансированный модуль
Автори російськоюЧечайлюк Игорь Петрович
МПК / Мітки
МПК: F41C 3/00
Мітки: стріляючий, модуль, збалансований
