Кронштейн насоса-автомата

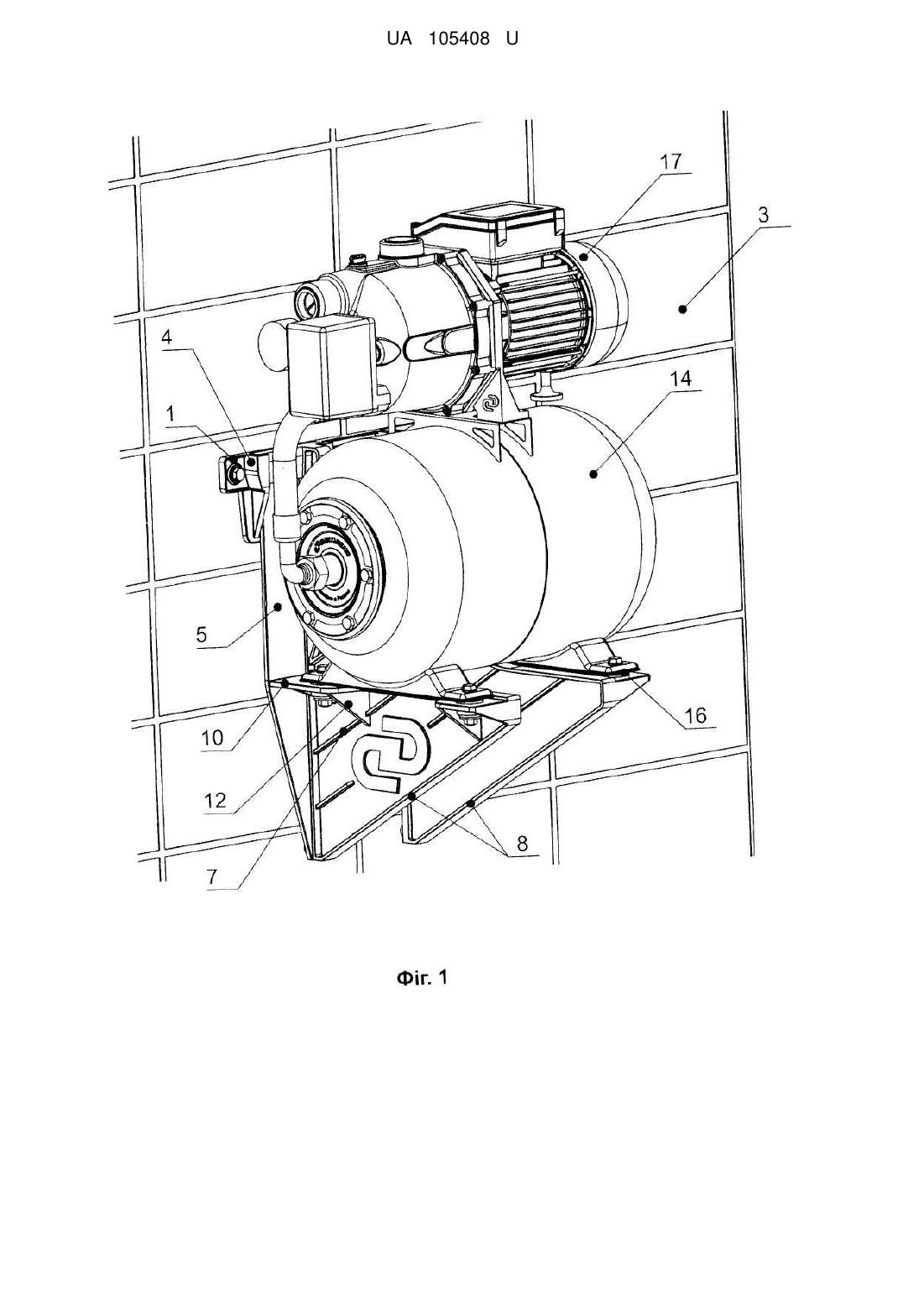

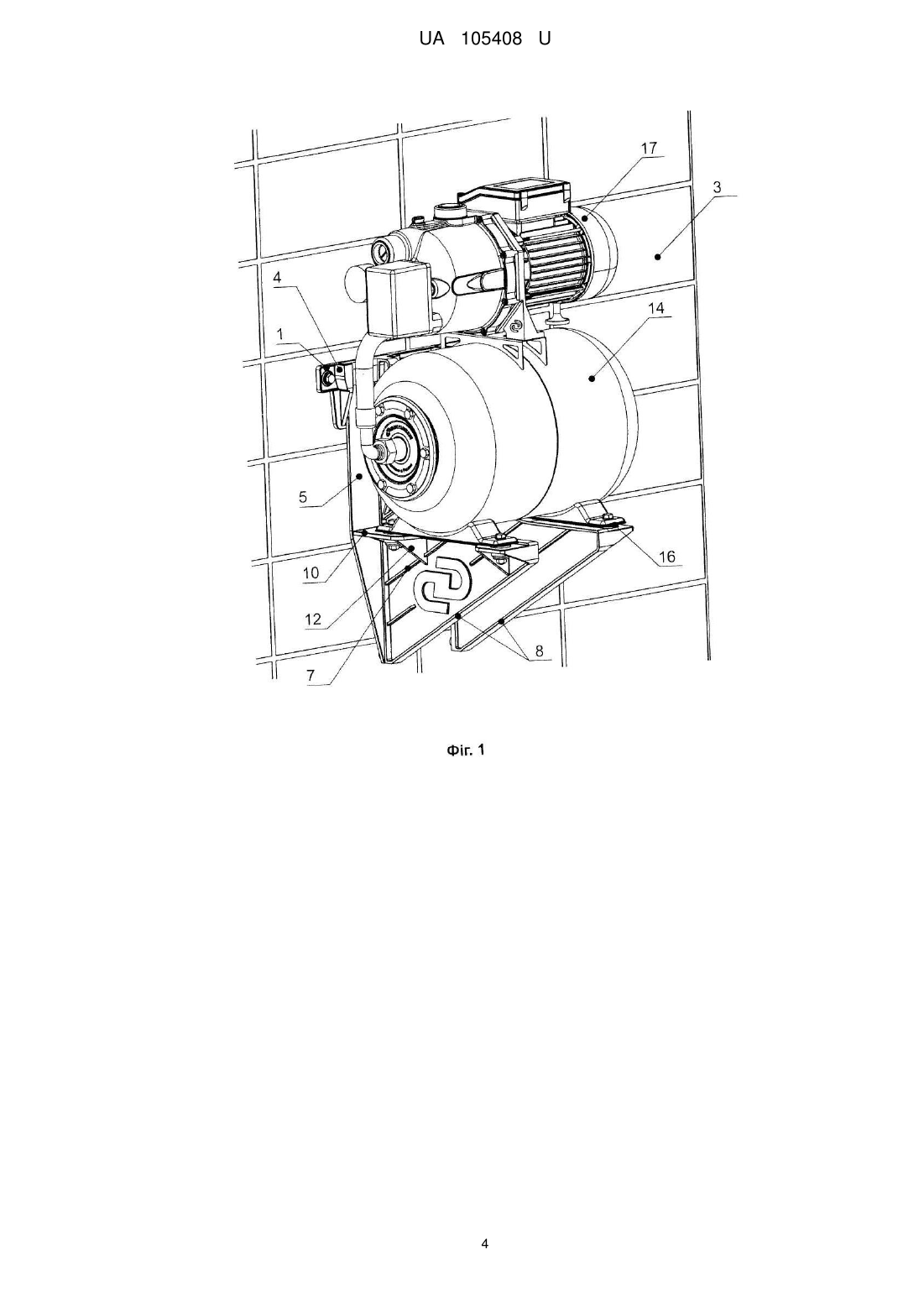

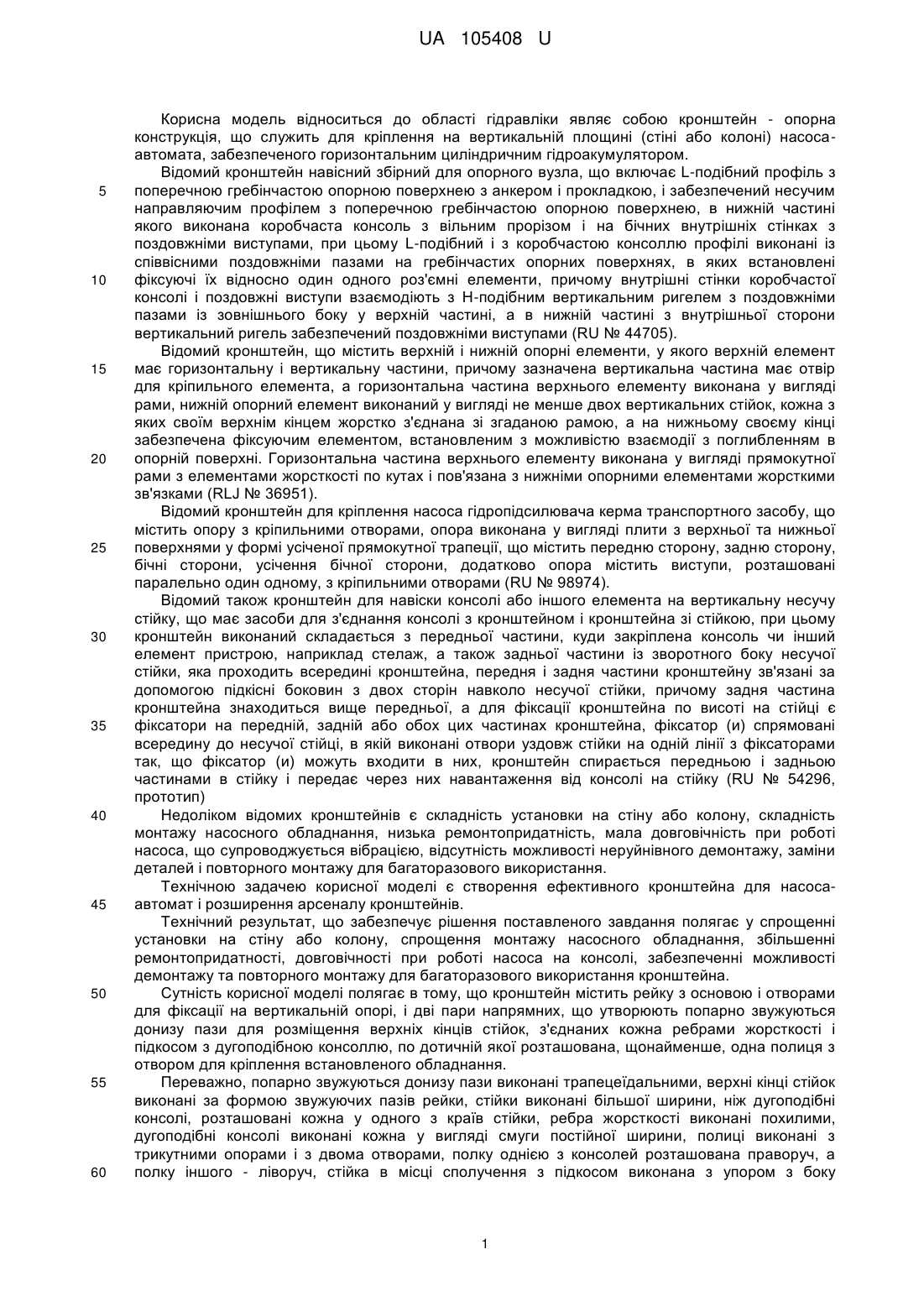

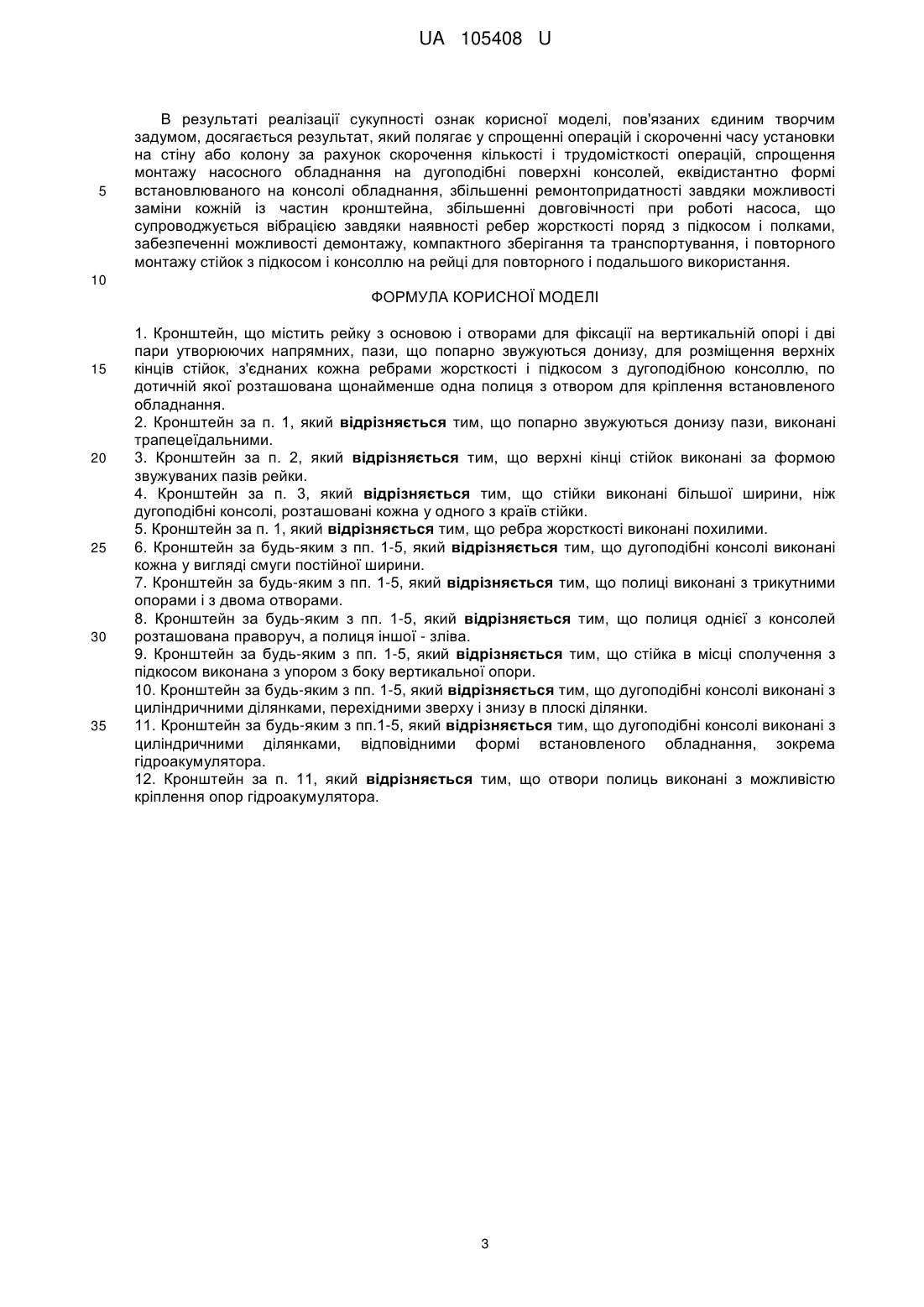

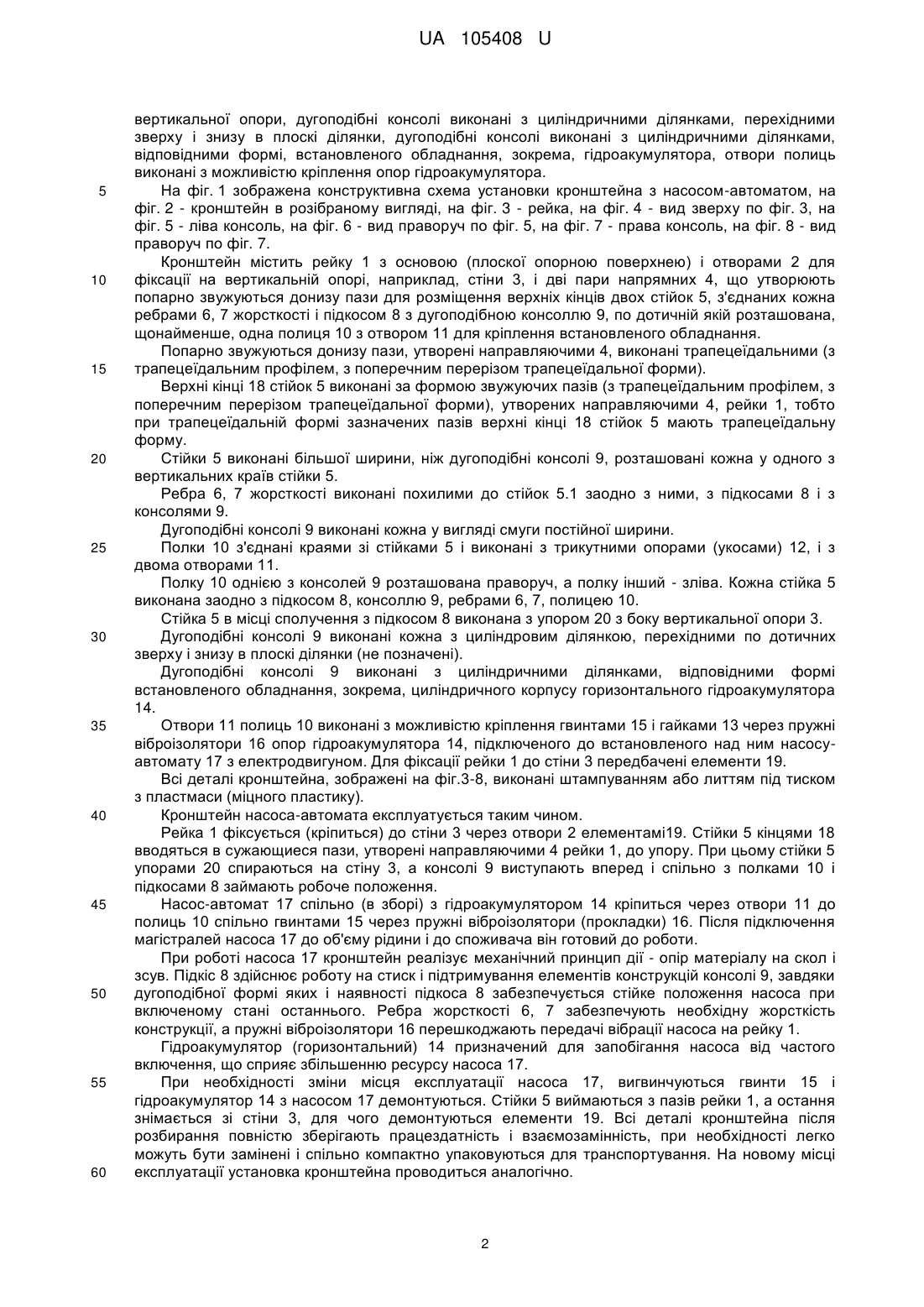

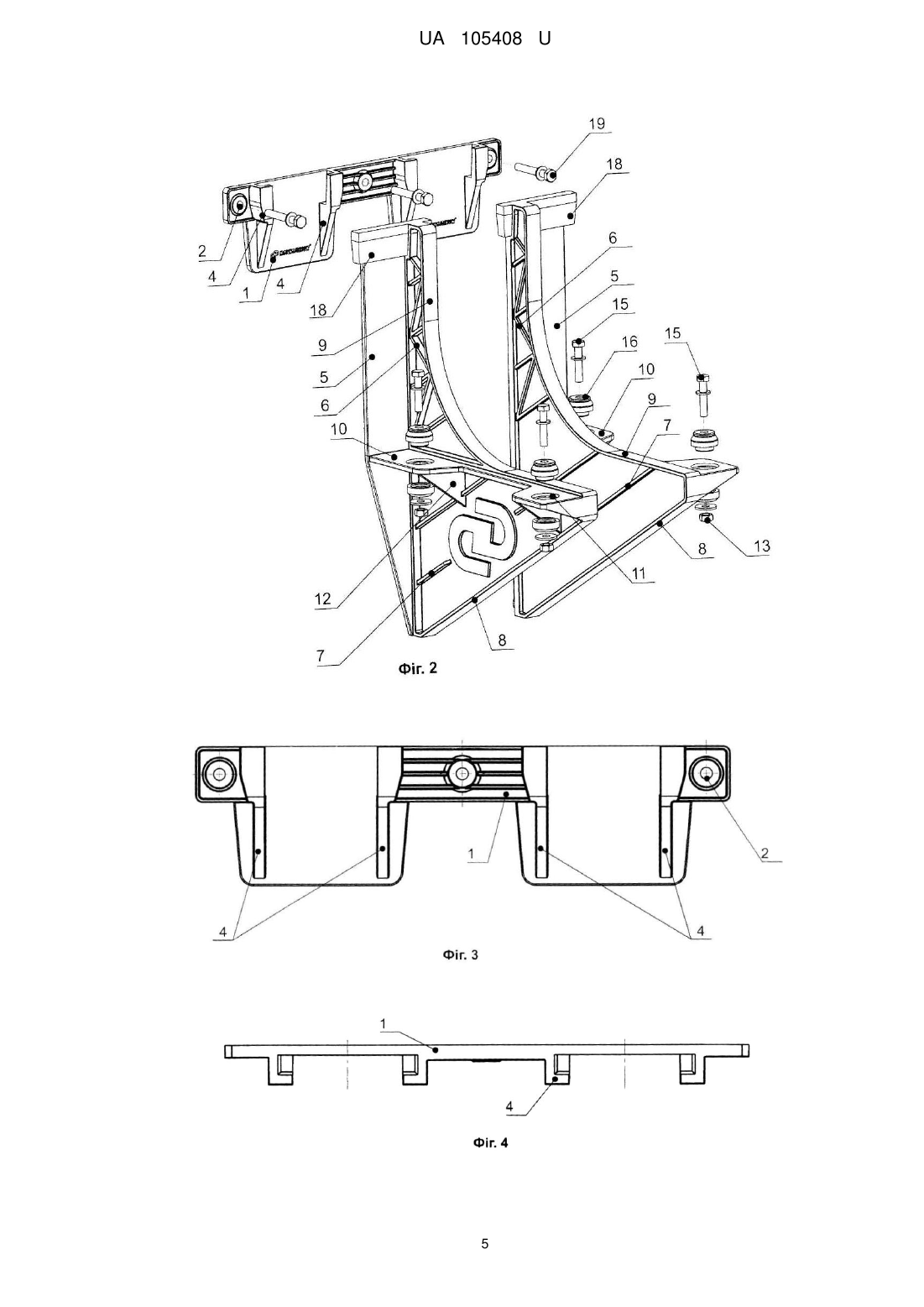

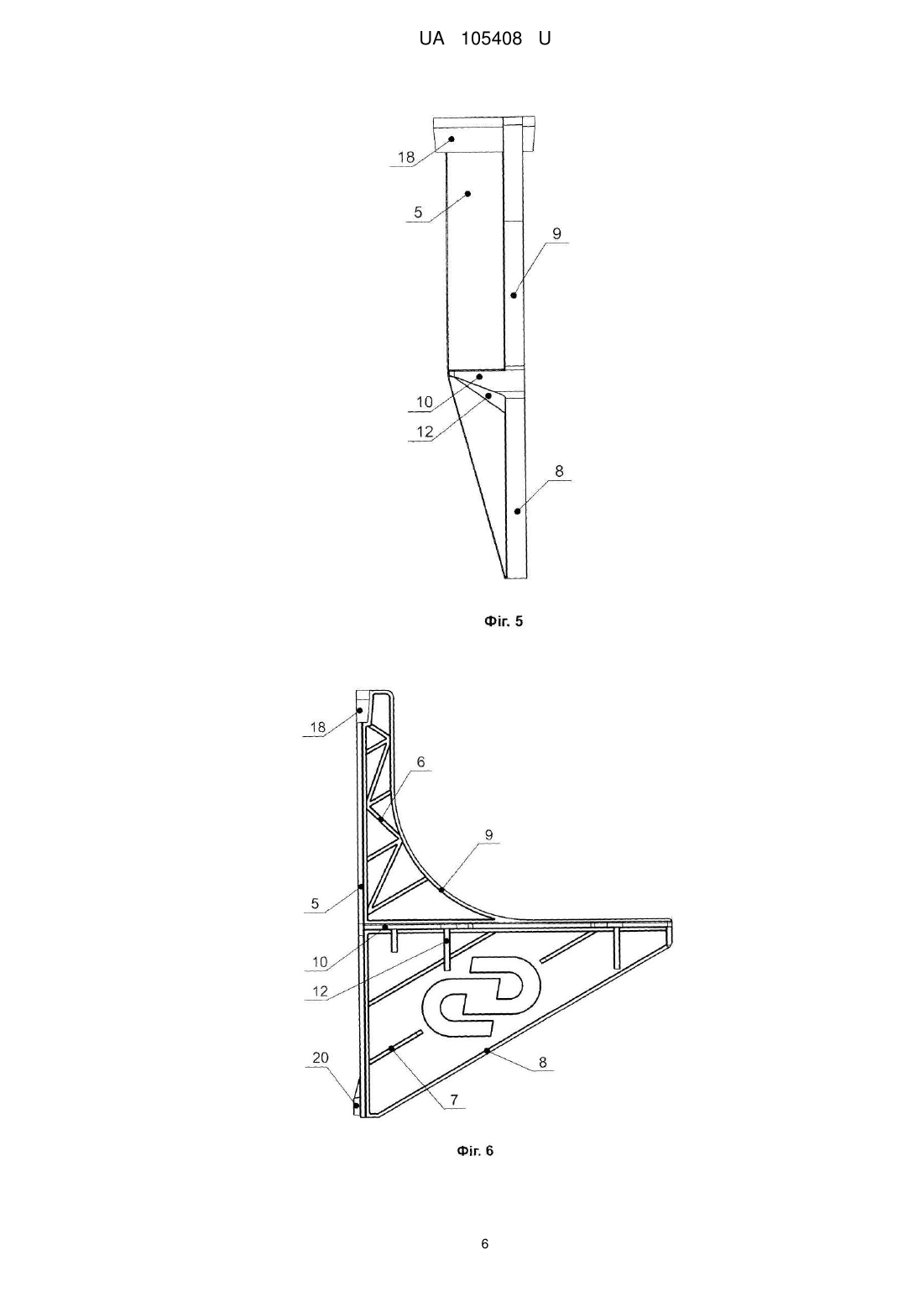

Реферат: Кронштейн містить рейку з основою і отворами для фіксації на вертикальній опорі, і дві пари утворюючих напрямних, пази, що попарно звужуються донизу, для розміщення верхніх кінців стійок, з'єднаних кожна ребрами жорсткості і підкосом з дугоподібною консоллю, по дотичній якої розташована щонайменше одна полиця з отвором для кріплення встановленого обладнання. UA 105408 U (12) UA 105408 U UA 105408 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель відноситься до області гідравліки являє собою кронштейн - опорна конструкція, що служить для кріплення на вертикальній площині (стіні або колоні) насосаавтомата, забезпеченого горизонтальним циліндричним гідроакумулятором. Відомий кронштейн навісний збірний для опорного вузла, що включає L-подібний профіль з поперечною гребінчастою опорною поверхнею з анкером і прокладкою, і забезпечений несучим направляючим профілем з поперечною гребінчастою опорною поверхнею, в нижній частині якого виконана коробчаста консоль з вільним прорізом і на бічних внутрішніх стінках з поздовжніми виступами, при цьому L-подібний і з коробчастою консоллю профілі виконані із співвісними поздовжніми пазами на гребінчастих опорних поверхнях, в яких встановлені фіксуючі їх відносно один одного роз'ємні елементи, причому внутрішні стінки коробчастої консолі і поздовжні виступи взаємодіють з Η-подібним вертикальним ригелем з поздовжніми пазами із зовнішнього боку у верхній частині, а в нижній частині з внутрішньої сторони вертикальний ригель забезпечений поздовжніми виступами (RU № 44705). Відомий кронштейн, що містить верхній і нижній опорні елементи, у якого верхній елемент має горизонтальну і вертикальну частини, причому зазначена вертикальна частина має отвір для кріпильного елемента, а горизонтальна частина верхнього елементу виконана у вигляді рами, нижній опорний елемент виконаний у вигляді не менше двох вертикальних стійок, кожна з яких своїм верхнім кінцем жорстко з'єднана зі згаданою рамою, а на нижньому своєму кінці забезпечена фіксуючим елементом, встановленим з можливістю взаємодії з поглибленням в опорній поверхні. Горизонтальна частина верхнього елементу виконана у вигляді прямокутної рами з елементами жорсткості по кутах і пов'язана з нижніми опорними елементами жорсткими зв'язками (RLJ № 36951). Відомий кронштейн для кріплення насоса гідропідсилювача керма транспортного засобу, що містить опору з кріпильними отворами, опора виконана у вигляді плити з верхньої та нижньої поверхнями у формі усіченої прямокутної трапеції, що містить передню сторону, задню сторону, бічні сторони, усічення бічної сторони, додатково опора містить виступи, розташовані паралельно один одному, з кріпильними отворами (RU № 98974). Відомий також кронштейн для навіски консолі або іншого елемента на вертикальну несучу стійку, що має засоби для з'єднання консолі з кронштейном і кронштейна зі стійкою, при цьому кронштейн виконаний складається з передньої частини, куди закріплена консоль чи інший елемент пристрою, наприклад стелаж, а також задньої частини із зворотного боку несучої стійки, яка проходить всередині кронштейна, передня і задня частини кронштейну зв'язані за допомогою підкісні боковин з двох сторін навколо несучої стійки, причому задня частина кронштейна знаходиться вище передньої, а для фіксації кронштейна по висоті на стійці є фіксатори на передній, задній або обох цих частинах кронштейна, фіксатор (и) спрямовані всередину до несучої стійці, в якій виконані отвори уздовж стійки на одній лінії з фіксаторами так, що фіксатор (и) можуть входити в них, кронштейн спирається передньою і задньою частинами в стійку і передає через них навантаження від консолі на стійку (RU № 54296, прототип) Недоліком відомих кронштейнів є складність установки на стіну або колону, складність монтажу насосного обладнання, низька ремонтопридатність, мала довговічність при роботі насоса, що супроводжується вібрацією, відсутність можливості неруйнівного демонтажу, заміни деталей і повторного монтажу для багаторазового використання. Технічною задачею корисної моделі є створення ефективного кронштейна для насосаавтомат і розширення арсеналу кронштейнів. Технічний результат, що забезпечує рішення поставленого завдання полягає у спрощенні установки на стіну або колону, спрощення монтажу насосного обладнання, збільшенні ремонтопридатності, довговічності при роботі насоса на консолі, забезпеченні можливості демонтажу та повторного монтажу для багаторазового використання кронштейна. Сутність корисної моделі полягає в тому, що кронштейн містить рейку з основою і отворами для фіксації на вертикальній опорі, і дві пари напрямних, що утворюють попарно звужуються донизу пази для розміщення верхніх кінців стійок, з'єднаних кожна ребрами жорсткості і підкосом з дугоподібною консоллю, по дотичній якої розташована, щонайменше, одна полиця з отвором для кріплення встановленого обладнання. Переважно, попарно звужуються донизу пази виконані трапецеїдальними, верхні кінці стійок виконані за формою звужуючих пазів рейки, стійки виконані більшої ширини, ніж дугоподібні консолі, розташовані кожна у одного з країв стійки, ребра жорсткості виконані похилими, дугоподібні консолі виконані кожна у вигляді смуги постійної ширини, полиці виконані з трикутними опорами і з двома отворами, полку однією з консолей розташована праворуч, а полку іншого - ліворуч, стійка в місці сполучення з підкосом виконана з упором з боку 1 UA 105408 U 5 10 15 20 25 30 35 40 45 50 55 60 вертикальної опори, дугоподібні консолі виконані з циліндричними ділянками, перехідними зверху і знизу в плоскі ділянки, дугоподібні консолі виконані з циліндричними ділянками, відповідними формі, встановленого обладнання, зокрема, гідроакумулятора, отвори полиць виконані з можливістю кріплення опор гідроакумулятора. На фіг. 1 зображена конструктивна схема установки кронштейна з насосом-автоматом, на фіг. 2 - кронштейн в розібраному вигляді, на фіг. 3 - рейка, на фіг. 4 - вид зверху по фіг. 3, на фіг. 5 - ліва консоль, на фіг. 6 - вид праворуч по фіг. 5, на фіг. 7 - права консоль, на фіг. 8 - вид праворуч по фіг. 7. Кронштейн містить рейку 1 з основою (плоскої опорною поверхнею) і отворами 2 для фіксації на вертикальній опорі, наприклад, стіни 3, і дві пари напрямних 4, що утворюють попарно звужуються донизу пази для розміщення верхніх кінців двох стійок 5, з'єднаних кожна ребрами 6, 7 жорсткості і підкосом 8 з дугоподібною консоллю 9, по дотичній якій розташована, щонайменше, одна полиця 10 з отвором 11 для кріплення встановленого обладнання. Попарно звужуються донизу пази, утворені направляючими 4, виконані трапецеїдальними (з трапецеїдальним профілем, з поперечним перерізом трапецеїдальної форми). Верхні кінці 18 стійок 5 виконані за формою звужуючих пазів (з трапецеїдальним профілем, з поперечним перерізом трапецеїдальної форми), утворених направляючими 4, рейки 1, тобто при трапецеїдальній формі зазначених пазів верхні кінці 18 стійок 5 мають трапецеїдальну форму. Стійки 5 виконані більшої ширини, ніж дугоподібні консолі 9, розташовані кожна у одного з вертикальних країв стійки 5. Ребра 6, 7 жорсткості виконані похилими до стійок 5.1 заодно з ними, з підкосами 8 і з консолями 9. Дугоподібні консолі 9 виконані кожна у вигляді смуги постійної ширини. Полки 10 з'єднані краями зі стійками 5 і виконані з трикутними опорами (укосами) 12, і з двома отворами 11. Полку 10 однією з консолей 9 розташована праворуч, а полку інший - зліва. Кожна стійка 5 виконана заодно з підкосом 8, консоллю 9, ребрами 6, 7, полицею 10. Стійка 5 в місці сполучення з підкосом 8 виконана з упором 20 з боку вертикальної опори 3. Дугоподібні консолі 9 виконані кожна з циліндровим ділянкою, перехідними по дотичних зверху і знизу в плоскі ділянки (не позначені). Дугоподібні консолі 9 виконані з циліндричними ділянками, відповідними формі встановленого обладнання, зокрема, циліндричного корпусу горизонтального гідроакумулятора 14. Отвори 11 полиць 10 виконані з можливістю кріплення гвинтами 15 і гайками 13 через пружні віброізолятори 16 опор гідроакумулятора 14, підключеного до встановленого над ним насосуавтомату 17 з електродвигуном. Для фіксації рейки 1 до стіни 3 передбачені елементи 19. Всі деталі кронштейна, зображені на фіг.3-8, виконані штампуванням або литтям під тиском з пластмаси (міцного пластику). Кронштейн насоса-автомата експлуатується таким чином. Рейка 1 фіксується (кріпиться) до стіни 3 через отвори 2 елементамі19. Стійки 5 кінцями 18 вводяться в сужающиеся пази, утворені направляючими 4 рейки 1, до упору. При цьому стійки 5 упорами 20 спираються на стіну 3, а консолі 9 виступають вперед і спільно з полками 10 і підкосами 8 займають робоче положення. Насос-автомат 17 спільно (в зборі) з гідроакумулятором 14 кріпиться через отвори 11 до полиць 10 спільно гвинтами 15 через пружні віброізолятори (прокладки) 16. Після підключення магістралей насоса 17 до об'єму рідини і до споживача він готовий до роботи. При роботі насоса 17 кронштейн реалізує механічний принцип дії - опір матеріалу на скол і зсув. Підкіс 8 здійснює роботу на стиск і підтримування елементів конструкцій консолі 9, завдяки дугоподібної формі яких і наявності підкоса 8 забезпечується стійке положення насоса при включеному стані останнього. Ребра жорсткості 6, 7 забезпечують необхідну жорсткість конструкції, а пружні віброізолятори 16 перешкоджають передачі вібрації насоса на рейку 1. Гідроакумулятор (горизонтальний) 14 призначений для запобігання насоса від частого включення, що сприяє збільшенню ресурсу насоса 17. При необхідності зміни місця експлуатації насоса 17, вигвинчуються гвинти 15 і гідроакумулятор 14 з насосом 17 демонтуються. Стійки 5 виймаються з пазів рейки 1, а остання знімається зі стіни 3, для чого демонтуються елементи 19. Всі деталі кронштейна після розбирання повністю зберігають працездатність і взаємозамінність, при необхідності легко можуть бути замінені і спільно компактно упаковуються для транспортування. На новому місці експлуатації установка кронштейна проводиться аналогічно. 2 UA 105408 U 5 В результаті реалізації сукупності ознак корисної моделі, пов'язаних єдиним творчим задумом, досягається результат, який полягає у спрощенні операцій і скороченні часу установки на стіну або колону за рахунок скорочення кількості і трудомісткості операцій, спрощення монтажу насосного обладнання на дугоподібні поверхні консолей, еквідистантно формі встановлюваного на консолі обладнання, збільшенні ремонтопридатності завдяки можливості заміни кожній із частин кронштейна, збільшенні довговічності при роботі насоса, що супроводжується вібрацією завдяки наявності ребер жорсткості поряд з підкосом і полками, забезпеченні можливості демонтажу, компактного зберігання та транспортування, і повторного монтажу стійок з підкосом і консоллю на рейці для повторного і подальшого використання. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Кронштейн, що містить рейку з основою і отворами для фіксації на вертикальній опорі і дві пари утворюючих напрямних, пази, що попарно звужуються донизу, для розміщення верхніх кінців стійок, з'єднаних кожна ребрами жорсткості і підкосом з дугоподібною консоллю, по дотичній якої розташована щонайменше одна полиця з отвором для кріплення встановленого обладнання. 2. Кронштейн за п. 1, який відрізняється тим, що попарно звужуються донизу пази, виконані трапецеїдальними. 3. Кронштейн за п. 2, який відрізняється тим, що верхні кінці стійок виконані за формою звужуваних пазів рейки. 4. Кронштейн за п. 3, який відрізняється тим, що стійки виконані більшої ширини, ніж дугоподібні консолі, розташовані кожна у одного з країв стійки. 5. Кронштейн за п. 1, який відрізняється тим, що ребра жорсткості виконані похилими. 6. Кронштейн за будь-яким з пп. 1-5, який відрізняється тим, що дугоподібні консолі виконані кожна у вигляді смуги постійної ширини. 7. Кронштейн за будь-яким з пп. 1-5, який відрізняється тим, що полиці виконані з трикутними опорами і з двома отворами. 8. Кронштейн за будь-яким з пп. 1-5, який відрізняється тим, що полиця однієї з консолей розташована праворуч, а полиця іншої - зліва. 9. Кронштейн за будь-яким з пп. 1-5, який відрізняється тим, що стійка в місці сполучення з підкосом виконана з упором з боку вертикальної опори. 10. Кронштейн за будь-яким з пп. 1-5, який відрізняється тим, що дугоподібні консолі виконані з циліндричними ділянками, перехідними зверху і знизу в плоскі ділянки. 11. Кронштейн за будь-яким з пп.1-5, який відрізняється тим, що дугоподібні консолі виконані з циліндричними ділянками, відповідними формі встановленого обладнання, зокрема гідроакумулятора. 12. Кронштейн за п. 11, який відрізняється тим, що отвори полиць виконані з можливістю кріплення опор гідроакумулятора. 3 UA 105408 U 4 UA 105408 U 5 UA 105408 U 6 UA 105408 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
