Формула / Реферат

1. Шаровий клапан з дистанційним керуванням, який включає корпус з патрубками длявходу та для виходу середовища, а також розташовані у корпусі сідло та шаровий запірний елемент, який відрізняється тим, що шаровий клапан доповнений вузлом керування з виконуючим механізмом та пультом дистанційного керування, що гальванічно з'єднаний з вузлом керування, виконуючий механізм якого кінематично з'єднаний з шаровим запірним елементом із можливістю відкривання або перекривання шарового запорного елемента, а пульт дистанційного керування призначений для подання електричного живлення на виконуючий механізм вузла керування.

2. Шаровий клапан з дистанційним керуванням за п. 1, який відрізняється тим, що як виконуючий механізм вузла керування використаний електромагніт із зворотною пружиною, що містить обмотку, призначену для її жорсткого прикріплення ззовні до магістральної труби, а якір кінематично з'єднаний з шаровим запірним елементом.

3. Шаровий клапан з дистанційним керуванням за п. 1, який відрізняється тим, що пульт дистанційного керування містить блок живлення, гальванічно з'єднаний з входом комутаційного пристрою, вихід якого призначений для подання живлення на виконуючий механізм вузла керування.

4. Шаровий клапан з дистанційним керуванням за п. 1, який відрізняється тим, що пристрій забезпечений датчиком вологості, чутливий елемент якого призначений для розташування на підлозі квартири, а вихід гальванічно з'єднаний з комутаційним пристроєм пульта дистанційного керування і призначений для подання живлення на виконуючий механізм вузла керування з метою перекривання потоку середовища при наявності вологи на чутливому елементі датчика вологості.

5. Шаровий клапан з дистанційним керуванням за п. 4, який відрізняється тим, що як датчик вологості використаний ємнісний датчик, виконаний у вигляді коаксіального (трубчастого) конденсатора, внутрішній центральний отвір якого призначений для входу у нього води у випадку залиття квартири.

Текст

Пропонована корисна модель відноситься до арматуробудування, а саме, до шарових клапанів з дистанційним керуванням, які можуть бути використані у побутови х умовах, зокрема, у якості вентилів у стояків холодної та гарячої води житлової квартири багатоповерхового будинку. Найбільш близьким до пропонованого за кількістю суттєви х ознак є шаровий клапан з дистанційним керуванням, який включає корпус з патрубками для входу та для виходу середовища, а також розташовані у корпусі сідло та шаровий запорний елемент [Патент Російської Федерації №2184293, МПК 7 F16K1/14, F16K15/04; дата публікації формули винаходу: 27.06.2002p.]. Описаний пристрій призначений для використання в умовах біологічно небезпечних середовищ і завдяки доповнення його сильфонним елементом дозволяє здійснити дистанційне керування, монтаж та демонтаж елементів пристрою без його відключення від комунікацій. Недолік описаної конструкції полягає у складності і високій вартості, яка обумовлена умовами її роботи, а також відсутності у конструкції засобів, які б дозволили зменшити вірогідність залиття квартири, зокрема, у випадках ви ходу з ладу кранів у житловій квартирі. У основу пропонованої корисної моделі поставлено задачу створення простого і надійного шарового клапану з дистанційним керуванням, який би був забезпечений засобами, які б дозволили зменшити ймовірність залиття житлової квартири у випадках ви ходу з ладу одного з кранів квартири. Поставлена задача вирішується у пропонованому пристрої, який, як і відомий шаровий клапан з дистанційним керуванням, включає корпус з патрубками для входу та для виходу середовища, а також розташовані у корпусі сідло та шаровий запорний елемент, а, відповідно до пропозиції, шаровий клапан доповнений вузлом керування з виконуючим механізмом та пультом дистанційного керування, що гальванічно з'єднаний з вузлом керування, виконуючий механізм якого кінематично з'єднаний з шаровим запорним елементом із можливістю відкривання або перекривання шарового запорного елемента, а пульт дистанційного керування призначений для подання електричного живлення на виконуючий механізм вузла керування. Особливістю пропонованого пристрою є і те, що у якості виконуючого механізму вузла керування використаний електромагніт із зворотною пружиною, що містить обмотку, призначену для її жорсткого прикріплення ззовні до магістральної труби, а якір кінематично з'єднаний з шаровим запорним елементом. Особливістю пропонованого пристрою є і те, що п ульт дистанційного керування містить блок живлення, гальванічно з'єднаний з входом комутаційного пристрою, вихід якого призначений для подання живлення на виконуючий механізм вузла керування. Особливістю пропонованого пристрою є і те, що пристрій забезпечений датчиком вологості, чутливий елемент якого призначений для розташування на підлозі квартири, а вихід гальванічно з'єднаний з комутаційним пристроєм пульта дистанційного керування і призначений для подання живлення на виконуючий механізм вузла керування з метою перекривання потоку середовища при наявності вологи на чутливому елементі датчика вологості. Особливістю пропонованого пристрою є і те, що у якості датчика вологості використаний ємнісний датчик, виконаний у вигляді коаксіального (трубчастого) конденсатора, внутрішній центральний отвір якого призначений для входу у нього води у випадку залиття квартири. В пропонованій конструкції використані традиційні пристрої - шаровий клапан, забезпечений важелем, поворотом якого відкривають або перекривають трубу, в якій встановлюють шаровий клапан. Такі шарові клапани використовують у якості магістральних кранів переважної більшості квартир у нових багатоповерхови х будинках. У якості виконуючого механізму вузла керування може бути використаний не лише електромагніт, а і інші електричні приводи, наприклад, електродвигун з вмонтованим редуктором, або два електромагніти - один для відкривання клапану, а другий - для його закривання, що забезпечені при цьому механічним та електричним блокуванням. Пульт дистанційного керування - це комутаційний пристрій, що містить два вимикачі - один з контактною групою для подання електричного живлення на виконуючий механізм вузла керування (електромагніт або електродвигун) для виконання ним відкривання шарового запорного елемента, другий - для перекривання шарового запорного елемента. Пульт дистанційного керування може бути розташований поблизу ви хідних дверей квартири, що дозволяє перед виходом перекрити магістральні крани холодної і гарячої води і суттєво знизити при цьому ймовірність залиття водою і своєї оселі, і квартир, розташованих нижче. Суть пропонованого шарового клапану з дистанційним керуванням показана на схематичному кресленні. Пропонований шаровий клапан з дистанційним керуванням включає корпус 1 з патрубками для входу та для виходу води, а також розташовані у корпусі 1 сідло та шаровий запорний елемент (не показані). На корпусі 1 шарнірно встановлено важіль 2, один кінець якого кінематично з'єднаний з шаровим запорним елементом. Шаровий клапан забезпечений пультом дистанційного керування 3, що гальванічно з'єднаний з вузлом керування 4. Виконуючий механізм вузла керування 4 кінематично з'єднаний з вільним кінцем важеля 2 для можливості відкривання або перекривання шарового запорного елемента. Пульт дистанційного керування 3 призначений для подання електричного живлення на виконуючий механізм вузла керування 3. Пульт дистанційного керування 3 містить блок живлення, гальванічно з'єднаний з входом комутаційного пристрою, вихід якого призначений для з'єднання з виконуючим механізмом вузла керування (не показано). Пристрій забезпечений датчиком вологості, чутливий елемент 5 якого призначений для розташування на підлозі квартири, а вихід гальванічно з'єднаний з комутаційним пристроєм пульта дистанційного керування 3 і призначений для подання живлення на виконуючий механізм вузла керування 4 і перекривання потоку води при наявності вологи на чутливому елементі 5 датчика вологості. У якості чутливого елементу 5 датчика вологості використаний ємнісний датчик, виконаний у вигляді коаксіального (трубчастого) конденсатора, внутрішній центральний отвір якого призначений для входу у нього води у випадку залиття квартири. На пульті дистанційного керування 3 встановлені кнопки, відповідно, відкривання 6 та перекривання 7 шарового запорного елемента, індикатори 8 перекривання та відкривання шарового запорного елемента (світлові діоди), підключені до відповідних контактних гр уп комутаційного пристрою. Корпус 1 встановлений безпосередньо у відрізку магістральної водопровідної труби 9, що знаходиться у квартирі. У якості виконуючого механізму вузла керування 3 використаний електромагніт із зворотною пружиною, що включає обмотку, жорстко прикріплену до труби 9, а якір кінематично з'єднаний з вільним кінцем важеля 2 з можливістю повороту важеля при поданні живлення на обмотку електромагніта. Пропонований шаровий клапан з дистанційним керуванням працює так. У вихідному положенні запорний елемент шарового клапану з дистанційним керуванням відкритий. Перед виходом особа, яка живе в квартирі, натискає на кнопку 7 на пульті дистанційного керування 3. При цьому з комутаційного пристрою пульта дистанційного керування 3 на обмотку електромагніта виконуючого механізму вузла керування 4 надходить струм, якір електромагніта втягується і повертає вільний кінець важеля 2, який перекриває шаровий запорний елемент, а на пульті 3 загоряється відповідний індикатор 8, що сигналізує особу про перекриття шарового запорного елемента. При поверненні особи до квартири вона натискає на кнопку 6 на пульті дистанційного керування 3. При цьому переривається ланцюг подання струму живлення з комутаційного пристрою пульта дистанційного керування 3 на обмотку електромагніта виконуючого механізму вузла керування 4. Оскільки струм живлення не надходить до обмотки електромагніту, якір електромагніта під дією зворотної пружини повертається у вихідний стан і повертає вільний кінець важеля 2. Важіль 2, повертаючись, відкриває шаровий запорний елемент, а на пульті 3 загоряється відповідний індикатор 8, що сигналізує особу, яка натиснула на кнопку 6, про відкривання шарового запорного елементу. У випадку залиття квартири, в якій працює пропонований шаровий клапан з дистанційним керуванням, до чутливого елемента 5 датчика вологості - до внутрішнього центрального отвору коаксіального (трубчастого) конденсатора, надходить вода. При цьому стрибком змінюється ємність конденсатора, спрацьовує комутаційний пристрій пульту дистанційного керування 3 і негайно подає живлення на виконуючий механізм вузла керування 4, який повертає вільний кінець важеля 2, який повертаючись, перекриває потік води через шаровий запірний елемент, а на пульті 3 загоряється відповідний індикатор 8, що сигналізує про перекривання шарового запорного елементу.

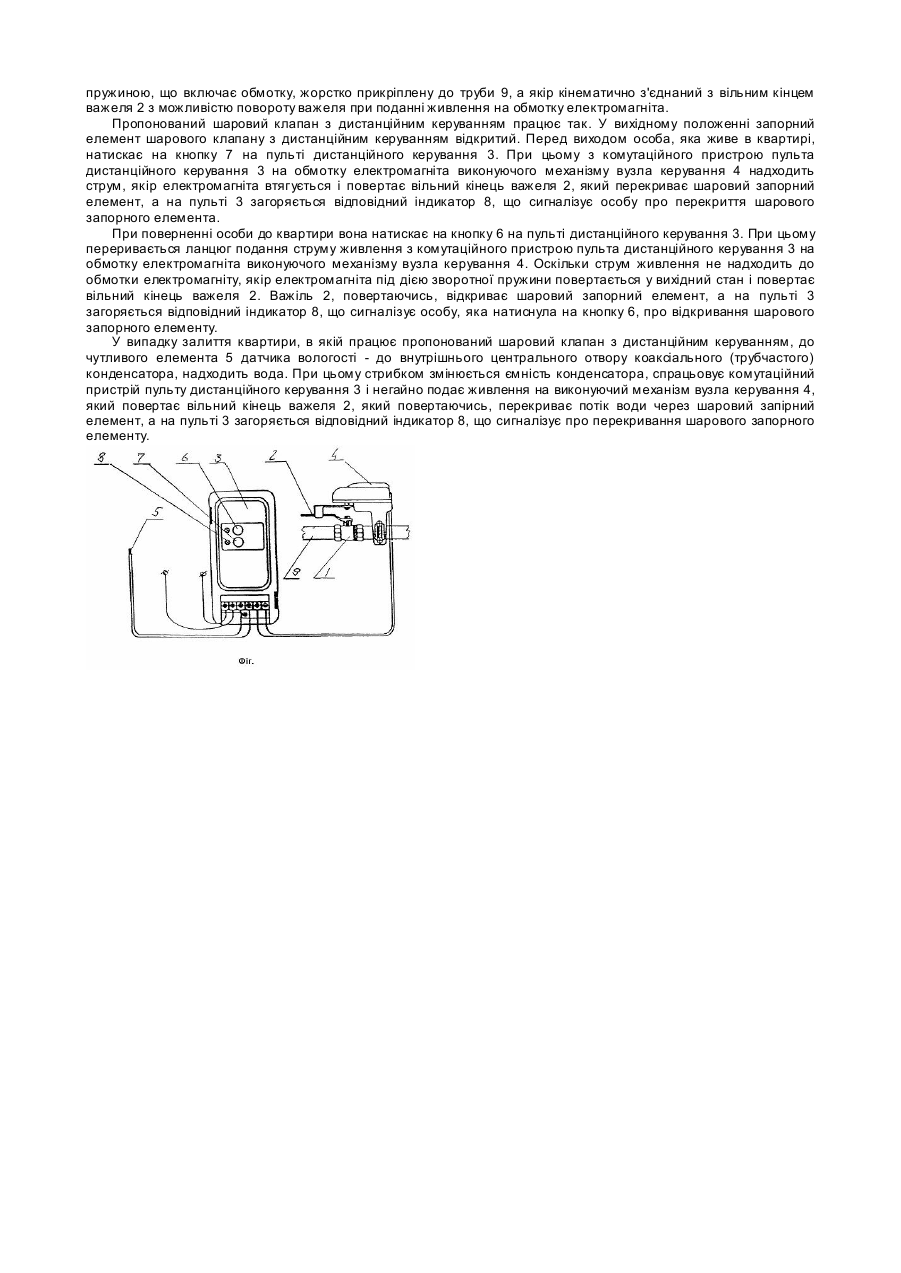

Дивитися

Додаткова інформація

Назва патенту англійською

Ball valve with remote control

Автори англійською

Lykhovyd Yurii Makarovych

Назва патенту російською

Шаровой клапан с дистанционным управлением

Автори російською

Лиховид Юрий Макарович

МПК / Мітки

МПК: F16K 15/02, F16K 31/00

Мітки: керуванням, клапан, шаровий, дистанційним
