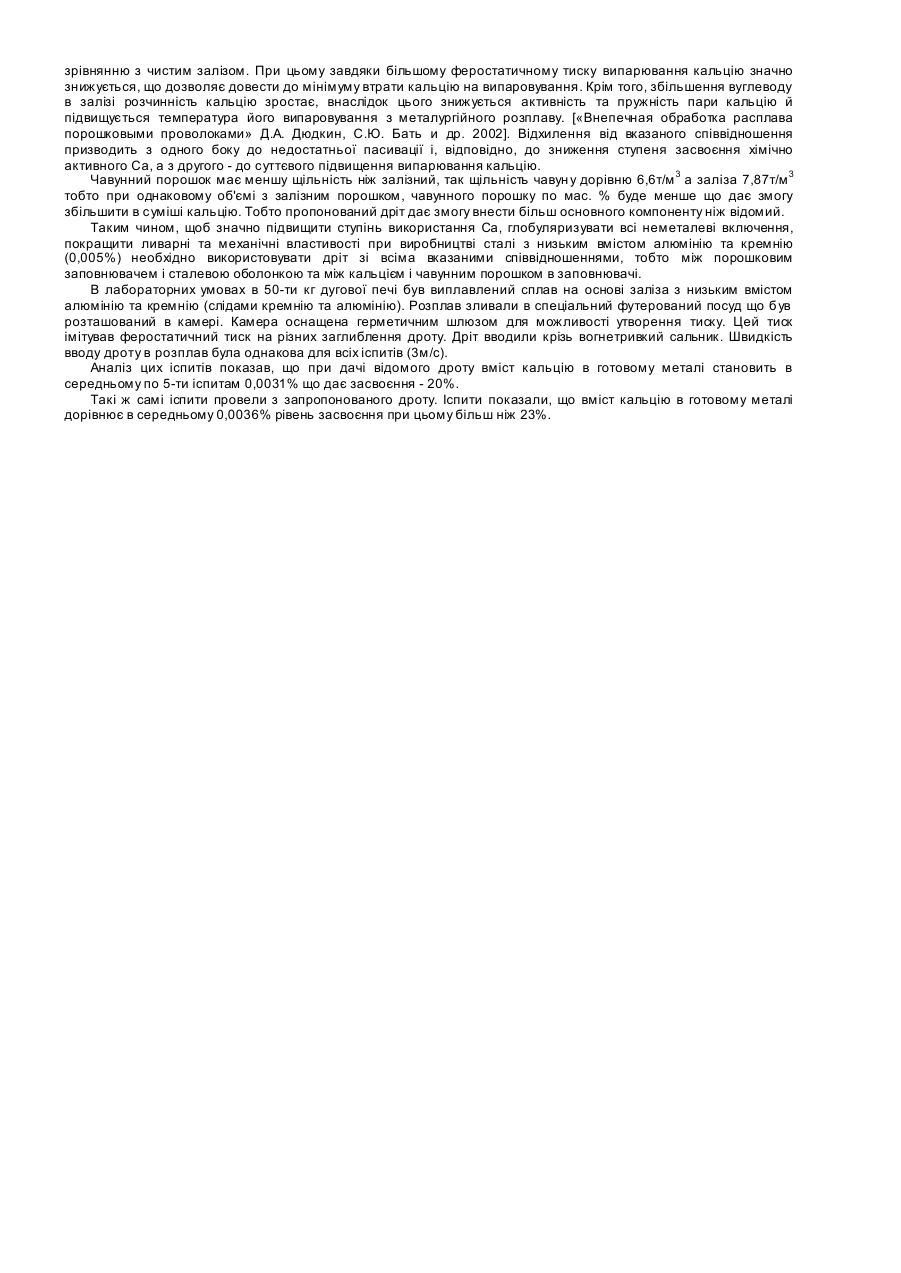

Дріт для позапічної обробки сталі з низьким вмістом кремнію

Номер патенту: 8335

Опубліковано: 15.07.2005

Автори: Живченко Володимир Семенович, Руднєв Олександр Леонідович, Горовий Семен Євгенович, Пахомов Юрій Анатолійович

МПК: C21C 7/00

Мітки: обробки, дріт, сталі, позапічної

Формула / Реферат:

Дріт для позапічної обробки сталі, який виконаний із сталевої оболонки та порошкового заповнювача, що містить кальцій та кремній, при наступному співвідношенні між складовими частками дроту, мас %: порошковий заповнювач 51 - 70 сталева оболонка 30 - 49, який відрізняється тим, що порошковий заповнювач містить додатково графітовий порошок при наступному...

Номер патенту: 33662

Опубліковано: 15.02.2001

Автори: Небога Борис Володимирович, Побегайло Андрій Володимирович, Кисіленко Володимир Васильович, Оніщук Віталій Прохорович, Ларіонов Олександр Олександрович, Дюдкін Дмитро Олександрович, Бойко Володимир Семенович, Шебаніц Едуард Миколайович, Бать Юрій Ізраільович

МПК: C21C 7/06

Мітки: позапічної, рідкої, обробки, сталі, спосіб

Формула / Реферат:

Спосіб позапічної обробки рідкої сталі, що містить в собі введення в розплав алюмінію та кальцію у вигляді дроту, відрізняється тим, що алюміній та кальцій вводять в розплав у суміші в порошковому дроті із сталевою оболонкою при наступному співвідношенні, мас. % кальцій 15 – 16 алюміній 23 – 24 сталева оболонка 60 – 62 Причому...

Номер патенту: 39992

Опубліковано: 16.07.2001

Автори: Дюдкін Дмитро Олександрович, Кочевенко Іван Іванович, Бать Юрій Ізраілевич, Гринберг Самуіл Юхимович

МПК: C21C 7/06

Мітки: розливанням, позапічної, безперервним, заготовок, спосіб, сталі, обробки, отриманні

Формула / Реферат:

1. Спосіб позапічної обробки сталі при отриманні заготовок безперервним розливанням, що містить в собі розкиснення сталі алюмінієм та введення в сталерозливний ківш матеріалів, що містять в собі кальцій, який відрізняється тим, що перед введенням матеріалів, що містять в собі кальцій, визначають кількість алюмінію і вуглецю в розплаві, а витрата матеріалів, що містять в собі кальцій, в перерахунку на засвоєний металом кальцій установлюють із...

Номер патенту: 34341

Опубліковано: 15.02.2001

Автори: Тітієвський Володимир Маркович, Оніщук Віталій Прохорович, Кисіленко Володимир Васильйович, Дюдкін Дмитро Олександрович, Бать Сергій Юрійович

МПК: C21C 7/00

Мітки: металургійних, розплавів, обробки, дріт, позапічної

Текст:

...алюмокальцієвий сплав, а потім АІ і Са розчиняються в металі, забезпечуючи повну глобуляризацію неметалевих включень. При цьому товщина сталевої оболонки повинна вибиратися в залежності від кількості порошкового заповнювача, тому що в іншому випадку розплавлення оболонки буде відбуватися або ще до утворення міцного Альмо кальцієвого сполучення, або вже коли кальцій буде знаходитися у середині дроту у вигляді пари, що призведе до підвищеного...

Номер патенту: 35059

Опубліковано: 15.03.2001

Автори: Кисіленко Володимир Васильович, Оніщук Віталій Прохорович, Бать Сергій Юрійович, Дюдкін Дмитро Олександрович, Тітієвський Володимир Маркович

МПК: C21C 7/00

Мітки: спосіб, сталі, позапічної, обробки

Формула / Реферат:

Спосіб позапічної обробки сталі, який містить в собі введення в рідкий розплав порошкового дроту в сталевій оболонці із заповненням металічними алюмінієм та кальцієм, відрізняється тим, що для обробки використовують дріт, в якому відношення між вмістом кальцію в заповнювачі і вмістом самого заповнювача в дроті складає величину 0,8...1,2, а масову швидкість надходження кальцію в метал підтримують в межах 0,5...2,0г/тс.
