Спосіб позапічної обробки рідкої сталі

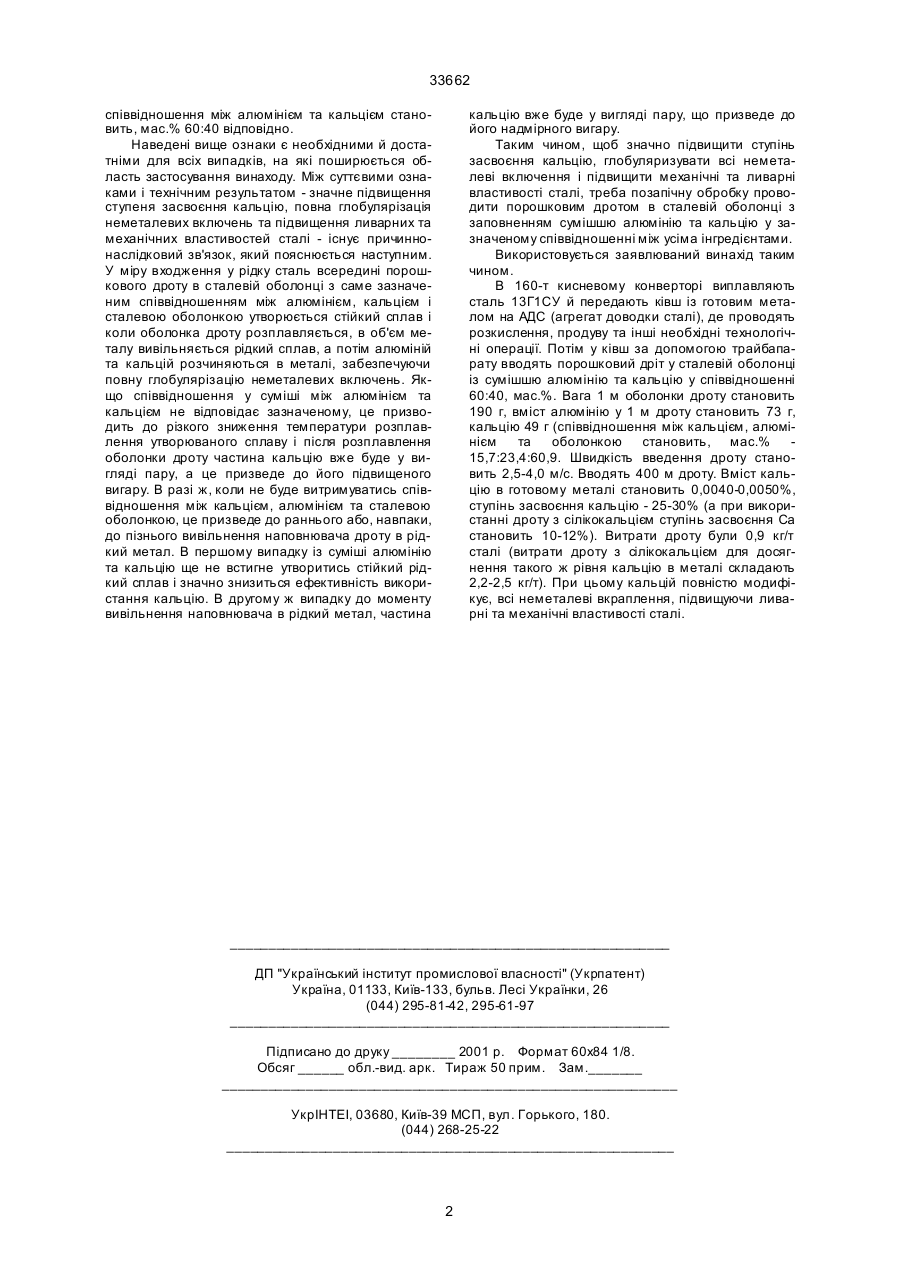

Спосіб позапічної обробки рідкої сталі, що містить в собі введення в розплав алюмінію та кальцію у вигляді дроту, від мінний тим, що алюміній та кальцій вводять в розплав у суміші в порошковому дроті із сталевою оболонкою при наступному співвідношенні, мас.%: кальцій 15-16 алюміній 23-24 сталева оболонка 62-60, причому співвідношення між алюмінієм та кальцієм становить, мас.% 60-40 відповідно. (19) (21) 99031595 (22) 23.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Бойко Володимир Семенович, Ларіонов Олександр Олександрович, Шебаніц Едуард Миколайович, Дюдкін Дмитро Олександрович, Бать Юрій Ізраільович, Кисіленко Володимир Васильович, Оніщук Віталій Прохорович, Небога Борис Володимирович, Побегайло Андрій Володимирович (73) Відкрите акціонерне товариство "Маріупольський металургійний комбінат імені Ілліча" 33662 співвідношення між алюмінієм та кальцієм становить, мас.% 60:40 відповідно. Наведені вище ознаки є необхідними й достатніми для всіх випадків, на які поширюється область застосування винаходу. Між суттєвими ознаками і технічним результатом - значне підвищення ступеня засвоєння кальцію, повна глобулярізація неметалевих включень та підвищення ливарних та механічних властивостей сталі - існує причиннонаслідковий зв'язок, який пояснюється наступним. У міру входження у рідку сталь всередині порошкового дроту в сталевій оболонці з саме зазначеним співвідношенням між алюмінієм, кальцієм і сталевою оболонкою утворюється стійкий сплав і коли оболонка дроту розплавляється, в об'єм металу вивільняється рідкий сплав, а потім алюміній та кальцій розчиняються в металі, забезпечуючи повну глобулярізацію неметалевих включень. Якщо співвідношення у суміші між алюмінієм та кальцієм не відповідає зазначеному, це призводить до різкого зниження температури розплавлення утворюваного сплаву і після розплавлення оболонки дроту частина кальцію вже буде у вигляді пару, а це призведе до його підвищеного вигару. В разі ж, коли не буде витримуватись співвідношення між кальцієм, алюмінієм та сталевою оболонкою, це призведе до раннього або, навпаки, до пізнього вивільнення наповнювача дроту в рідкий метал. В першому випадку із суміші алюмінію та кальцію ще не встигне утворитись стійкий рідкий сплав і значно знизиться ефективність використання кальцію. В другому ж випадку до моменту вивільнення наповнювача в рідкий метал, частина кальцію вже буде у вигляді пару, що призведе до його надмірного вигару. Таким чином, щоб значно підвищити ступінь засвоєння кальцію, глобуляризувати всі неметалеві включення і підвищити механічні та ливарні властивості сталі, треба позапічну обробку проводити порошковим дротом в сталевій оболонці з заповненням сумішшю алюмінію та кальцію у зазначеному співвідношенні між усіма інгредієнтами. Використовується заявлюваний винахід таким чином. В 160-т кисневому конверторі виплавляють сталь 13Г1СУ й передають ківш із готовим металом на АДС (агрегат доводки сталі), де проводять розкислення, продуву та інші необхідні технологічні операції. Потім у ківш за допомогою трайбапарату вводять порошковий дріт у сталевій оболонці із сумішшю алюмінію та кальцію у співвідношенні 60:40, мac.%. Вага 1 м оболонки дроту становить 190 г, вміст алюмінію у 1 м дроту становить 73 г, кальцію 49 г (співвідношення між кальцієм, алюмінієм та оболонкою становить, мас.% 15,7:23,4:60,9. Швидкість введення дроту становить 2,5-4,0 м/с. Вводять 400 м дроту. Вміст кальцію в готовому металі становить 0,0040-0,0050%, ступінь засвоєння кальцію - 25-30% (а при використанні дроту з сілікокальцієм ступінь засвоєння Са становить 10-12%). Витрати дроту були 0,9 кг/т сталі (витрати дроту з сілікокальцієм для досягнення такого ж рівня кальцію в металі складають 2,2-2,5 кг/т). При цьому кальцій повністю модифікує, всі неметалеві вкраплення, підвищуючи ливарні та механічні властивості сталі. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
