Дріт для позапічної обробки металургійних розплавів

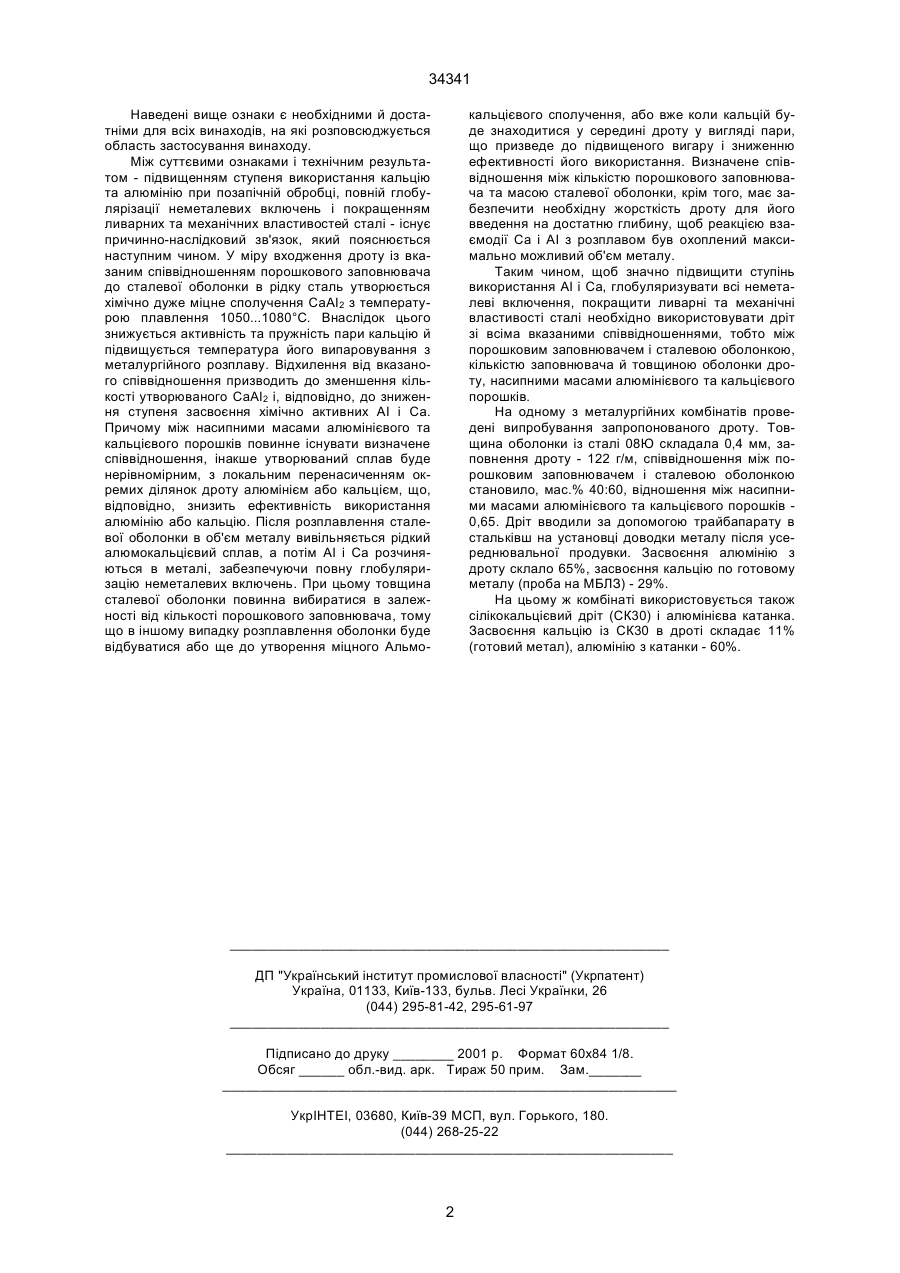

Дріт для позапічної обробки металургійних розплавів, що складається з сталевої оболонки та порошкового заповнювача із алюмінію та кальцію, який відрізняється тим, що співвідношення між складовими частками дроту встановлено наступним, мас.%: порошковий заповнювач 37-55 сталева оболонка 45-63, причому насипна маса кальцієвого порошку вибрана в межах 0,55-0,75 від насипної маси алюмінієвого порошку. (19) (21) 99063632 (22) 29.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Бать Сергій Юрійович, Дюдкін Дмитро Олександрович, Кисіленко Володимир Васильйович, Оніщук Віталій Прохорович, Тітієвський Володимир Маркович (73) ВАТ "Завод "Універсальне обладнання" 34341 Наведені вище ознаки є необхідними й достатніми для всіх винаходів, на які розповсюджується область застосування винаходу. Між суттєвими ознаками і технічним результатом - підвищенням ступеня використання кальцію та алюмінію при позапічній обробці, повній глобулярізації неметалевих включень і покращенням ливарних та механічних властивостей сталі - існує причинно-наслідковий зв'язок, який пояснюється наступним чином. У міру входження дроту із вказаним співвідношенням порошкового заповнювача до сталевої оболонки в рідку сталь утворюється хімічно дуже міцне сполучення СаАІ2 з температурою плавлення 1050...1080°С. Внаслідок цього знижується активність та пружність пари кальцію й підвищується температура його випаровування з металургійного розплаву. Відхилення від вказаного співвідношення призводить до зменшення кількості утворюваного СаАІ2 і, відповідно, до зниження ступеня засвоєння хімічно активних АІ і Са. Причому між насипними масами алюмінієвого та кальцієвого порошків повинне існувати визначене співвідношення, інакше утворюваний сплав буде нерівномірним, з локальним перенасиченням окремих ділянок дроту алюмінієм або кальцієм, що, відповідно, знизить ефективність використання алюмінію або кальцію. Після розплавлення сталевої оболонки в об'єм металу вивільняється рідкий алюмокальцієвий сплав, а потім АІ і Са розчиняються в металі, забезпечуючи повну глобуляризацію неметалевих включень. При цьому товщина сталевої оболонки повинна вибиратися в залежності від кількості порошкового заповнювача, тому що в іншому випадку розплавлення оболонки буде відбуватися або ще до утворення міцного Альмо кальцієвого сполучення, або вже коли кальцій буде знаходитися у середині дроту у вигляді пари, що призведе до підвищеного вигару і зниженню ефективності його використання. Визначене співвідношення між кількістю порошкового заповнювача та масою сталевої оболонки, крім того, має забезпечити необхідну жорсткість дроту для його введення на достатню глибину, щоб реакцією взаємодії Са і АІ з розплавом був охоплений максимально можливий об'єм металу. Таким чином, щоб значно підвищити ступінь використання АІ і Са, глобуляризувати всі неметалеві включення, покращити ливарні та механічні властивості сталі необхідно використовувати дріт зі всіма вказаними співвідношеннями, тобто між порошковим заповнювачем і сталевою оболонкою, кількістю заповнювача й товщиною оболонки дроту, насипними масами алюмінієвого та кальцієвого порошків. На одному з металургійних комбінатів проведені випробування запропонованого дроту. Товщина оболонки із сталі 08Ю складала 0,4 мм, заповнення дроту - 122 г/м, співвідношення між порошковим заповнювачем і сталевою оболонкою становило, мас.% 40:60, відношення між насипними масами алюмінієвого та кальцієвого порошків 0,65. Дріт вводили за допомогою трайбапарату в стальківш на установці доводки металу після усереднювальної продувки. Засвоєння алюмінію з дроту склало 65%, засвоєння кальцію по готовому металу (проба на МБЛЗ) - 29%. На цьому ж комбінаті використовується також сілікокальцієвий дріт (СК30) і алюмінієва катанка. Засвоєння кальцію із СК30 в дроті складає 11% (готовий метал), алюмінію з катанки - 60%. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
