Пристрій для нанесення обробного розчину на текстильний матеріал

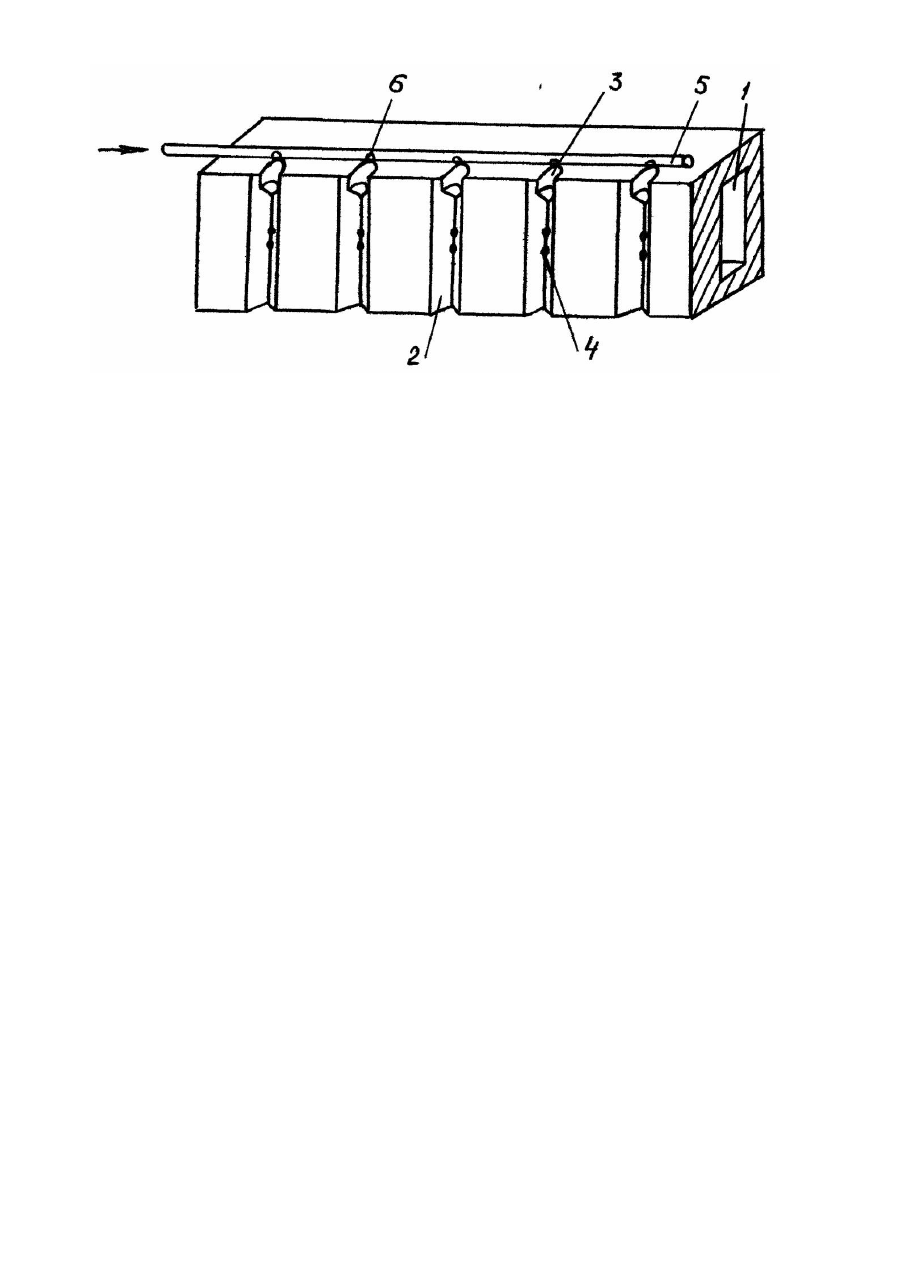

Изобретение относится к текстильной промышленности, в частности к устройствам для нанесения пропиточного раствора на текстильные материалы методом пневматического распыления. Известно устройство для нанесения краски на материал, содержащее распылитель, систему для подачи краски и систему подачи сжатого воздуха. Пневматический распылитель содержит корпус с полостями для подачи воздуха и распыляемого материала, распылительную головку, запорную иглу, воздушный клапан, соединенный с запорной иглой и емкость для распыляемого материала [1]. Это устройство сложно по конструкции, работает неустойчиво из-за засорения форсунки, требует тща тельного ухода при работе. Известно также устройство для нанесения жидкого красителя на пористый материал, содержащее ряд воздушных сопел, расположенных в один ряд с соплами для выпуска красителя, оси которых пересекаются, при этом каждое из воздушных сопел соединено с источником подачи сжатого воздуха посредством управляемого клапана, сборник-рекуператор, имеющий отверстие для приема отработанного красителя и плиту, установленную над отверстием сборника-рекуператора, регулируемую пластину, расположенную под плитой на внутренней стенке сборника-рекуператора [2]. В этом устройстве в соответствии с заданной программой струя обрабатывающего раствора отклоняется и не попадает на текстильный материал, наблюдается глубокое и неоднородное распыление. Таким образом, в основу изобретения положена задача создать устройство для нанесения обрабатывающего раствора на текстильный материал, в котором бы путем совершенствования средства для подачи сжатого воздуха и узла распыления раствора, обеспечивалось бы внешнее смешение жидкости с воздухом, благодаря чему получился бы мелкодисперсный факел распыляемой жидкости, направленный на обрабатываемый участок материала, и за счет этого улучшилось качество обработки. Поставленная задача решена тем, что в устройстве для нанесения обрабатывающего раствора на текстильный материал, содержащем последовательно установленные сопла для подачи раствора, средство для подачи сжатого, воздуха, имеющее сопла, оси которых расположены под прямым углом к осям сопел для подачи раствора, и узел его распыления, согласно изобретению, средство для подачи сжатого воздуха выполнено в виде камеры прямоугольной формы, сопла для подачи раствора расположены над камерой, а узел распыления раствора представляет собой выполненные на боковой стенке камеры вертикальные открытые каналы, обращенные к плоскости движения материала и сообщающиеся верхними концами с соплами для подачи раствора, при этом сопла для подачи сжатого воздуха установлены вдоль каналов и сообщаются с полостью камеры. На чертеже изображено устройство для нанесения обрабатывающего раствора. Устройство содержит средство подачи сжатого воздуха, выполненное в виде камеры 1 прямоугольной формы. На боковой стенке камеры через определенные промежутки выполнены вертикальные открытые каналы 2 для стенания пропиточного раствора. На верхней части канала выполнены сферические углубления 3. Вдоль каналов установлены сопла 4 для выхода сжатого воздуха из камеры. Над камерой расположен трубопровод 5 для пропиточного раствора, в котором через определенные промежутки выполнены сопла 6 для отвода пропиточного раствора. Оси сопл для подачи раствора расположены под прямым углом к осям сопел для подачи сжатого воздуха. Трубопровод 5 располагается над камерой 1 таким образом, чтобы сопла 6 в нем совпадали с вершинами каналов 2 в камере. Устройство работает следующим образом. Сжатый воздух из магистрали подается в камеру 1, а затем через сопла 4 под давлением выходит из камеры на ее боковую сторону, обращенную к плоскости движения материала. Пропиточный раствор из емкости подается в трубопровод 5, а затем через сопла 6 попадает в сферические углубления 3. Из сферических углублений 3 пропиточный раствор попадает в канал 2 и стекает по нему. Пропиточный раствор распыляется струёй сжатого воздуха, вы ходящего из сопел 4, и в распыленном виде подается на текстильный материал, который движется перпендикулярно расположению камеры. Устройство наиболее целесообразно применять для обработки тяжелых тканей и других текстильных материалов. Устанавливают устройство на сушильно-ширильных машинах. Текстильный материал сначала с помощью устройства обрабатывают пропиточным раствором, а затем подвергают сушке на сушильно-ширильной машине. На лицевую сторону текстильного материала наносят 40-50 % пропиточного раствора материала от его массы и затем его высушивают на сушильно-ширильной машине при скорости движения ткани 8-15 м/мин и температуре 100-150°С. Предложенное устройство просто по конструкции, обеспечивает высокое качество обработки и эффективно при использовании его для распыления пропиточных материалов, так как облегчается очистка узла распыления. Применение устройства для обработки текстильных материалов методом распыления позволит по сравнению с обработкой методом пропитки уменьшить расход химматериалов и электроэнергии и увеличить производительность оборудования.
