Лінія для нанесення плівкового покриття на панелі

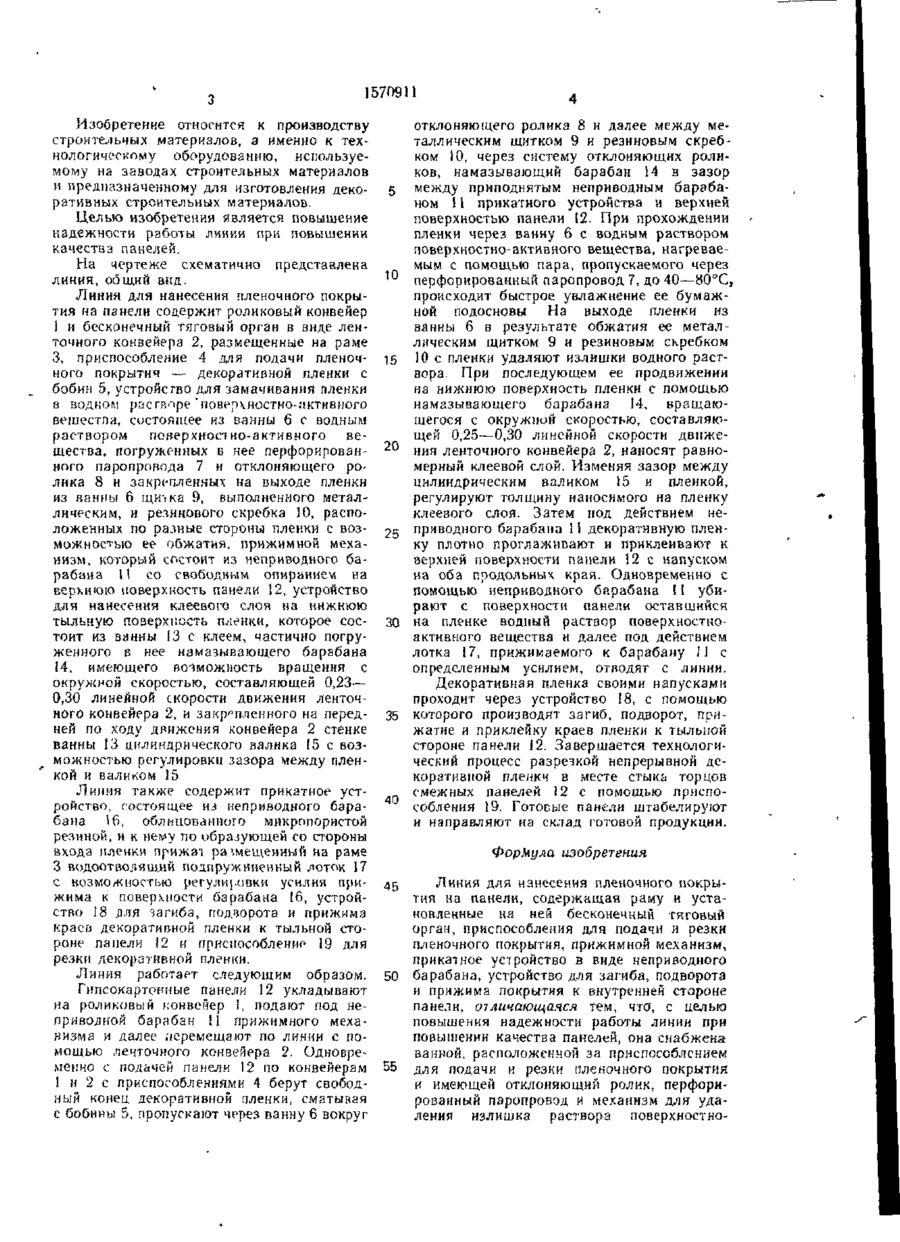

Изобретение относится к производству строительных материалов, а именно к гех политическому оборудованию, применяемому для производства облицовочных панелей Цель изобретения — повышение надежности работы линии при повышении качества па целей Линия включает раму 3, тяговый орган 2, приспособления для подачи 4 и реч ки ]9 пленки, прижимной механизм П устройство для замачивания пленки, уст ройство для нанесения клея на пленку, прикатное устройство 16 и устройство 18 дан загиба, подворота в прижима пленки Устройство для замачивания пленки выполнено в виде ванны 6 с перфорирован! ым паропроводом 7, отклоняющим роликом S и закрепленными на выходе пленки из ваяны щитком 9 и скребком 30 1 ил 1570911 Изобретение относится к производству строительных материалов, а именно к технологическому оборудованию, используемому на заводах строительных материалов и предназначенному для изготовления декоративных строительных материалов. Целью изобретения является повышение надежности работы линии при повышении качества панелей. На чертеже схематично представлена линия, общий вид. Линия для нанесения пленочного покрытия на панели содержит роликовый конвейер І и бесконечный тяговый орган в виде ленточного конвейера 2, размещенные на раме 3, приспособление 4 для подачи пленочного покрытия — декоративной пленки с бобин 5, устройство для замачивания пленки в водном растворе "поверхностно-активного вещества, состоящее из ванны 6 с водным раствором поверхностно-активного вещества, погруженных в нее перфорированного паропровода 7 и отклоняющего ролика 8 и закрепленных на выходе пленки из ванны 6 щи'іка 9, выполненного металлическим, и резинового скребка 10, расположенных по разные стороны пленки с возможностью ее обжатия, прижимной механизм, который состоит из неприводного барабана U со свободным опиранием на верхнюю поверхность панели 12, устройство для нанесения клеевого слоя на нижнюю тыльную поверхность пленки, которое состоит из ванны !3 с клеем, частично погруженного в нее намазывающего барабана 14, имеющего возможность вращения с окружной скоростью, составляющей 0,23— 0,30 линейной скорости движения ленточного конвейера 2, и закрепленного на передней по ходу движения конвейера 2 стенке ванны 13 цилиндрического валика 15 с возможностью регулировки зазора между пленкой и валиком )5 5 1 15 2 0 25 30 35 отклоняющего ролика 8 и далее между металлическим щитком 9 и резиновым скребком 10, через систему отклоняющих роликов, намазывающий барабан 14 в зазор между приподнятым неприводным барабаном 11 прикатного устройства и верхней поверхностью панели 12. При прохождении пленки через ванну 6 с водным раствором поверхностно-активного вещества, нагреваемым с помощью пара, пропускаемого через перфорированный паропровод 7, до 40—80°С, происходит быстрое увлажнение ее бумажной подосновы На выходе пленки из ванны 6 в результате обжатия ее металлическим щитком 9 и резиновым скребком 10 с пленки удаляют излишки водного раствора. При последующем ее продвижении на нижнюю поверхность пленки с помощью намазывающего барабана 14, вращающегося с окружной скоростью, составляющей 0,25—0,30 линейной скорости движения ленточного конвейера 2, наносят равномерный клеевой слой. Изменяя зазор между цилиндрическим валиком 15 и пленкой, регулируют толщину наносимого на пленку клеевого слоя. Затем под действием неприводного барабана 11 декоративную пленку плотно проглаживают и приклеивают к верхней поверхности панели S2 с напуском на оба продольных края. Одновременно с помощью неприводного барабана ІІ убирают с поверхности панели оставшийся на пленке водный раствор поверхностноактивного вещества и далее под действием лотка 17, прижимаемого к барабану 11 с определенным усилием, отводят с линии. Декоративная пленка своими напусками проходит через устройство 18, с помощью которого производят загиб, подворот, прижатие и приклейку краев пленки к тыльной стороне панели 12. Завершается технологический процесс разрезкой непрерывной декоративноЙ пленки в месте стыка торцов смежных панелей 12 с помощью приспособления 19. Готовые панели штабелируют и направляют на склад готовой продукции. Линия также содержит прикатное устройство, состоящее из неприводного барабана 16, облицованного микропористой резиной, и к нему по образующей со стороны входа кленки прижат размещенный на раме Формула изобретения 3 водоотвод я щи й подпружиненный лоток 17 с возможностью регулировки усилия при- 45 Линия для нанесения пленочного покрыжима к поверхности барабана 16, устройтия на панели, содержащая раму и устаство 18 для загиба, подчорота и прижима новленные на ней бесконечный тяговый краев декоративной пленки к тыльной стоорган, приспособления для подачи и резки роне панели і2 и приспособление 19 для пленочного покрытия, прижимной механизм, резки декоративной пленки. прикатное устройство в виде неприводного Линия работает следующим образом. 50 барабана, устройство для загиба, подворота Гипсокартонные панели 12 укладывают и прижима покрытия к внутренней стороне на роликовый конвейер 1, подают под непанели, отличающаяся тем, что; с целью приводной барабан 11 прижимного мехаповышения надежности работы линии при низма и далее перемещают по линии с поповышении качества панелей, она снабжена мощью ленточного конвейера 2. Одновреванной, расположенной за приспособлением менно с подачей панели 12 по конвейерам 55 для подачи и резки пленочного покрытия 1 и 2 с приспособлениями 4 берут свободи имеющей отклоняющий ролик, перфориный конец декоративной пленки, сматывая рованный паропровод и механизм для удас бобины 5, пропускают через ванну 6 вокруг ления излишка раствора поверхностно 5 1570911 активного вещества, закрепленный за отклоняющим роликом на стенке ванны и соетоящий из щитка и скребка, между которыми пропущено пленочное покрытие, и емкостью для нанесения клея на нижнюю поверхность пленочного покрытия с намазывающим барабаном и размещенным на ее перед 5 6 ней стенке и регулируемым на высоте цилиндрическим валиком, а на раме смонтирован водоотводящии подпружиненный лоток с механизмом регулировки усилия прижима к неприводному барабану прикатного устройства, имеющего облицовку из микропористой резины. Составитель И Генералова Редактор М Бандура Техред А Кравчук Корректоре Гирняк Заказ 1479 Тираж 504 Подписное ВНИИПИ Гос>дарственного комитета по изобретениям и открытиям яри ГКН Г СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», і Ужгород, ул Гагарина, 101
