Пристрій вакуумної сепарації губчастого титану

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 83538

Опубліковано: 25.07.2008

Завантажити PDF файл.

Формула / Реферат

Пристрій вакуумної сепарації губчастого титану, що складається з розміщеної в печі реторти відновлення з одержаним металотермічним, зокрема магнієтермічним, способом губчастим титаном, що підлягає вакуумній сепарації, з'єднаної з нею паропроводом охолоджуваної реторти-конденсатора з вакуум-проводом до вакуумних насосів, що розташована збоку поруч і має можливість зміщуватись упродовж процесу вакуумної сепарації, який відрізняється тим, що охолоджувана реторта-конденсатор розташована горизонтально на катках або колесах та має можливість зміщуватись в напрямі своєї вісі та зусиль термічного розширення горизонтальної ланки паропроводу.

Текст

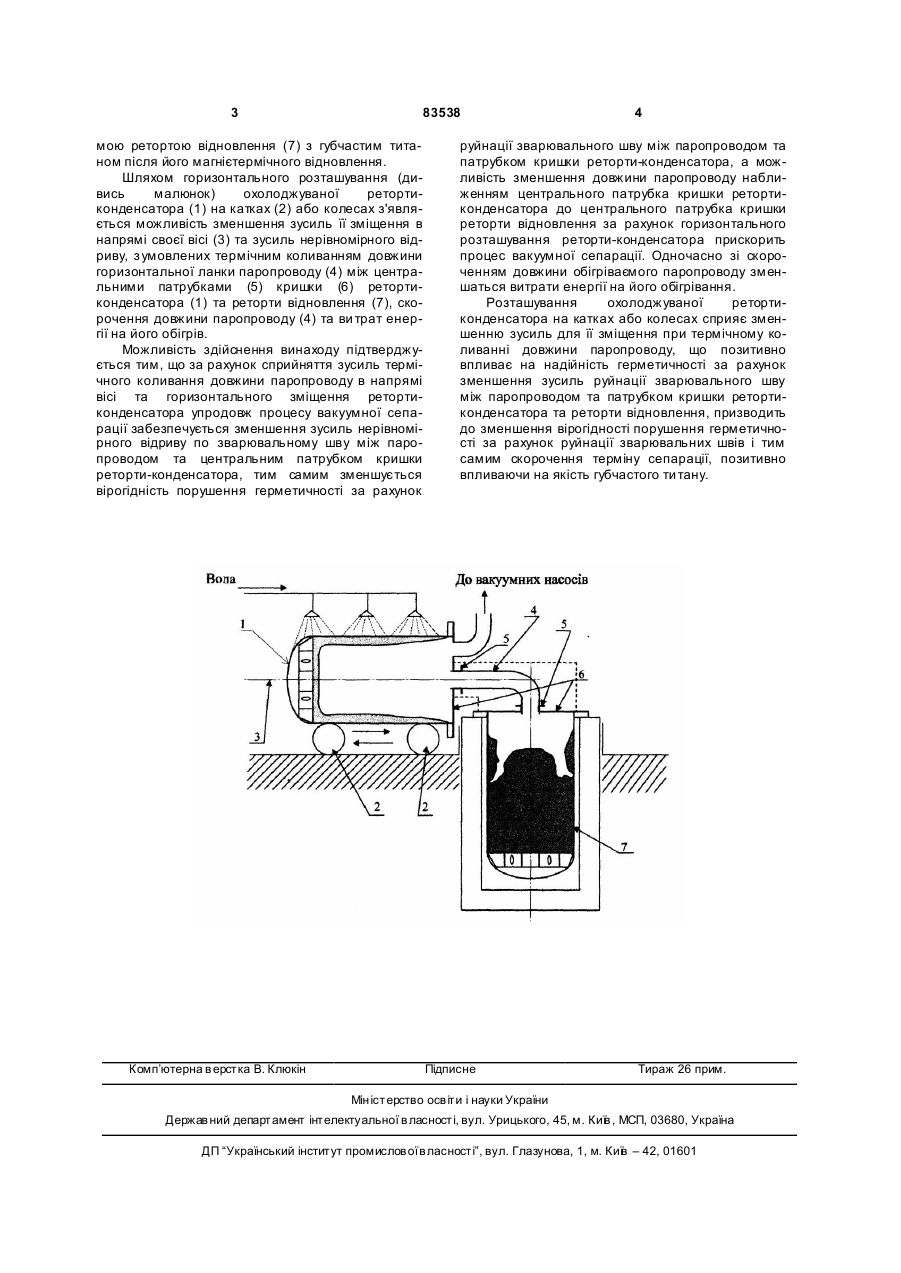

Пристрій вакуумної сепарації губчастого ти тану, що складається з розміщеної в печі реторти 3 83538 мою ретортою відновлення (7) з губчастим титаном після його магнієтермічного відновлення. Шляхом горизонтального розташування (дивись малюнок) охолоджуваної ретортиконденсатора (1) на катках (2) або колесах з'являється можливість зменшення зусиль її зміщення в напрямі своєї вісі (3) та зусиль нерівномірного відриву, з умовлених термічним коливанням довжини горизонтальної ланки паропроводу (4) між центральними патрубками (5) кришки (6) ретортиконденсатора (1) та реторти відновлення (7), скорочення довжини паропроводу (4) та ви трат енергії на його обігрів. Можливість здійснення винаходу підтверджується тим, що за рахунок сприйняття зусиль термічного коливання довжини паропроводу в напрямі вісі та горизонтального зміщення ретортиконденсатора упродовж процесу вакуумної сепарації забезпечується зменшення зусиль нерівномірного відриву по зварювальному шву між паропроводом та центральним патрубком кришки реторти-конденсатора, тим самим зменшується вірогідність порушення герметичності за рахунок Комп’ютерна в ерстка В. Клюкін 4 руйнації зварювального шву між паропроводом та патрубком кришки реторти-конденсатора, а можливість зменшення довжини паропроводу наближенням центрального патрубка кришки ретортиконденсатора до центрального патрубка кришки реторти відновлення за рахунок горизонтального розташування реторти-конденсатора прискорить процес вакуумної сепарації. Одночасно зі скороченням довжини обігріваємого паропроводу зменшаться витрати енергії на його обігрівання. Розташування охолоджуваної ретортиконденсатора на катках або колесах сприяє зменшенню зусиль для її зміщення при термічному коливанні довжини паропроводу, що позитивно впливає на надійність герметичності за рахунок зменшення зусиль руйнації зварювального шву між паропроводом та патрубком кришки ретортиконденсатора та реторти відновлення, призводить до зменшення вірогідності порушення герметичності за рахунок руйнації зварювальних швів і тим самим скорочення терміну сепарації, позитивно впливаючи на якість губчастого ти тану. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for vacuum separation of sponge titanium

Автори англійською

Lysenko Ivan Vasyliovych

Назва патенту російською

Устройство вакуумной сепарации губчатого титана

Автори російською

Лисенко Иван Васильевич

МПК / Мітки

МПК: C22B 9/00, C22B 34/12, F27B 5/00

Мітки: пристрій, титану, сепарації, губчастого, вакуумної
