Пристрій для перекривання різниці у висоті між двома підлоговими поверхнями покриттів та спосіб виготовлення покривного профілю для пристрою

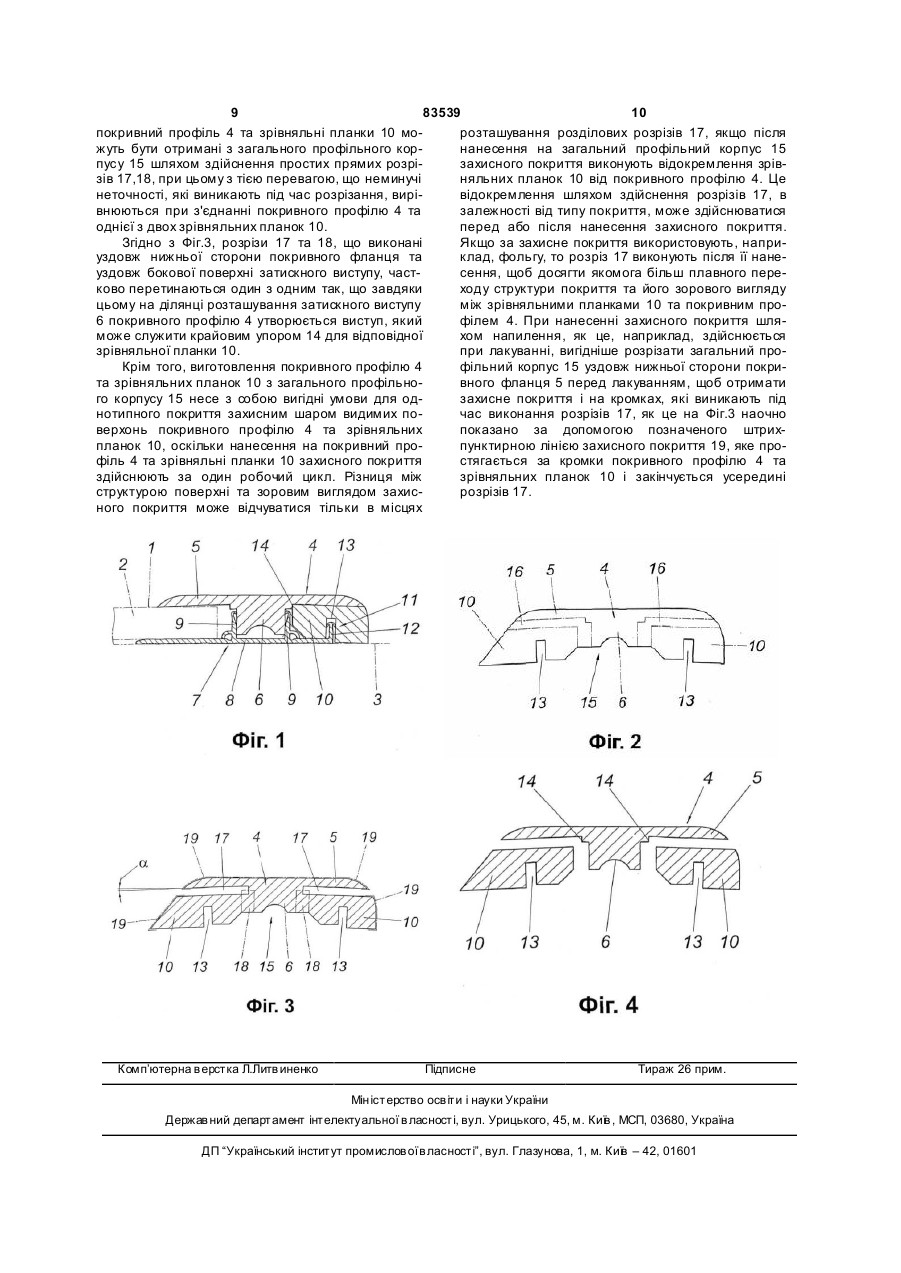

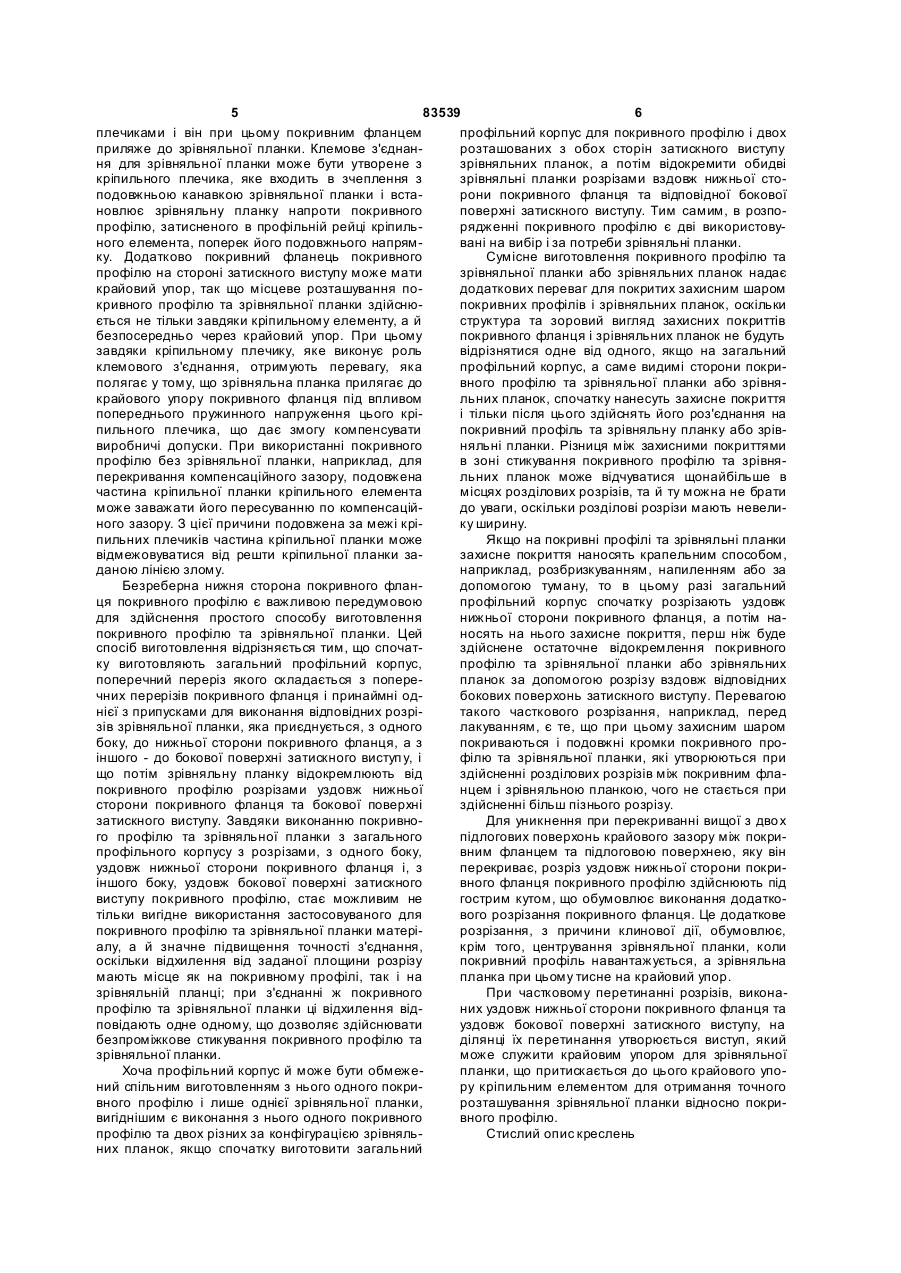

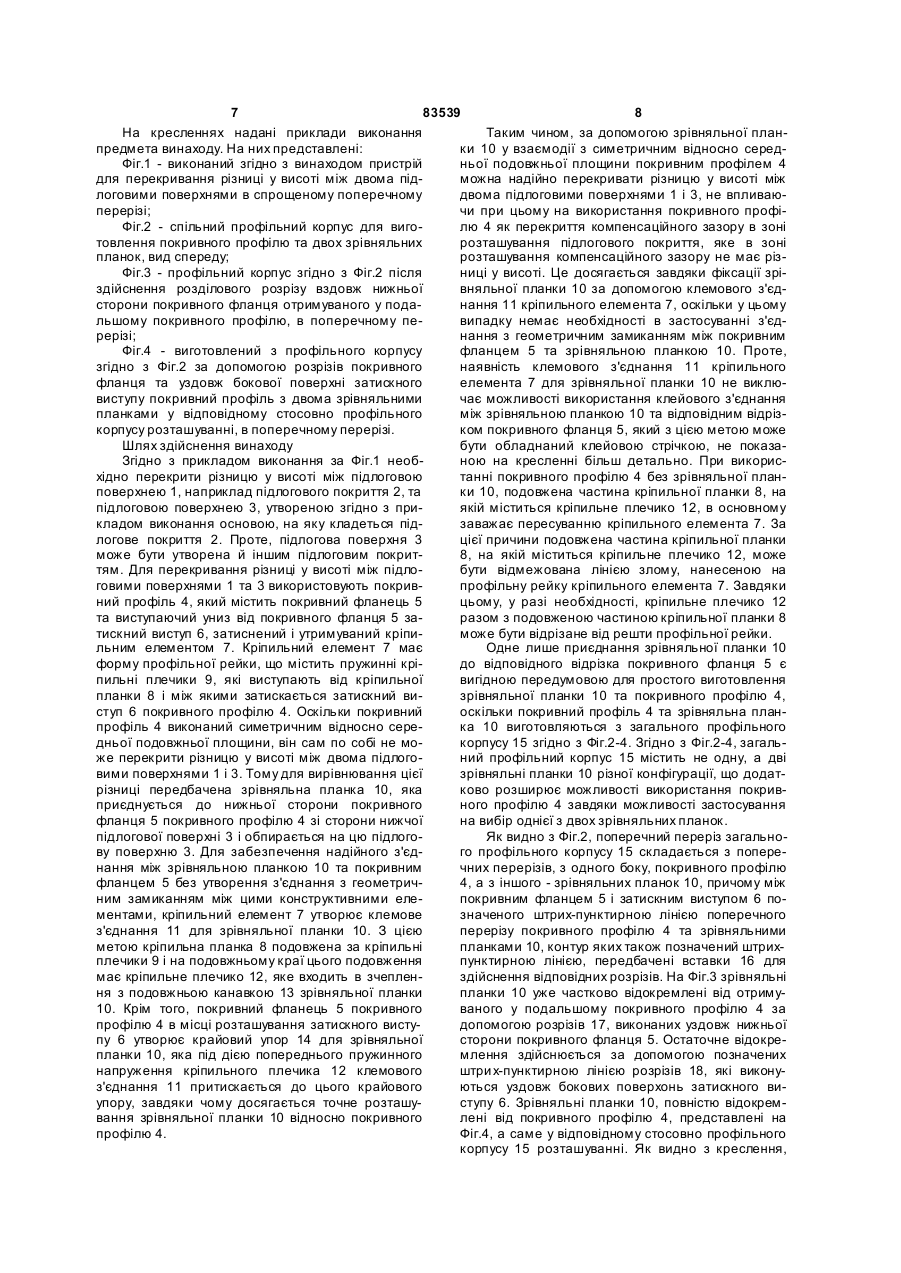

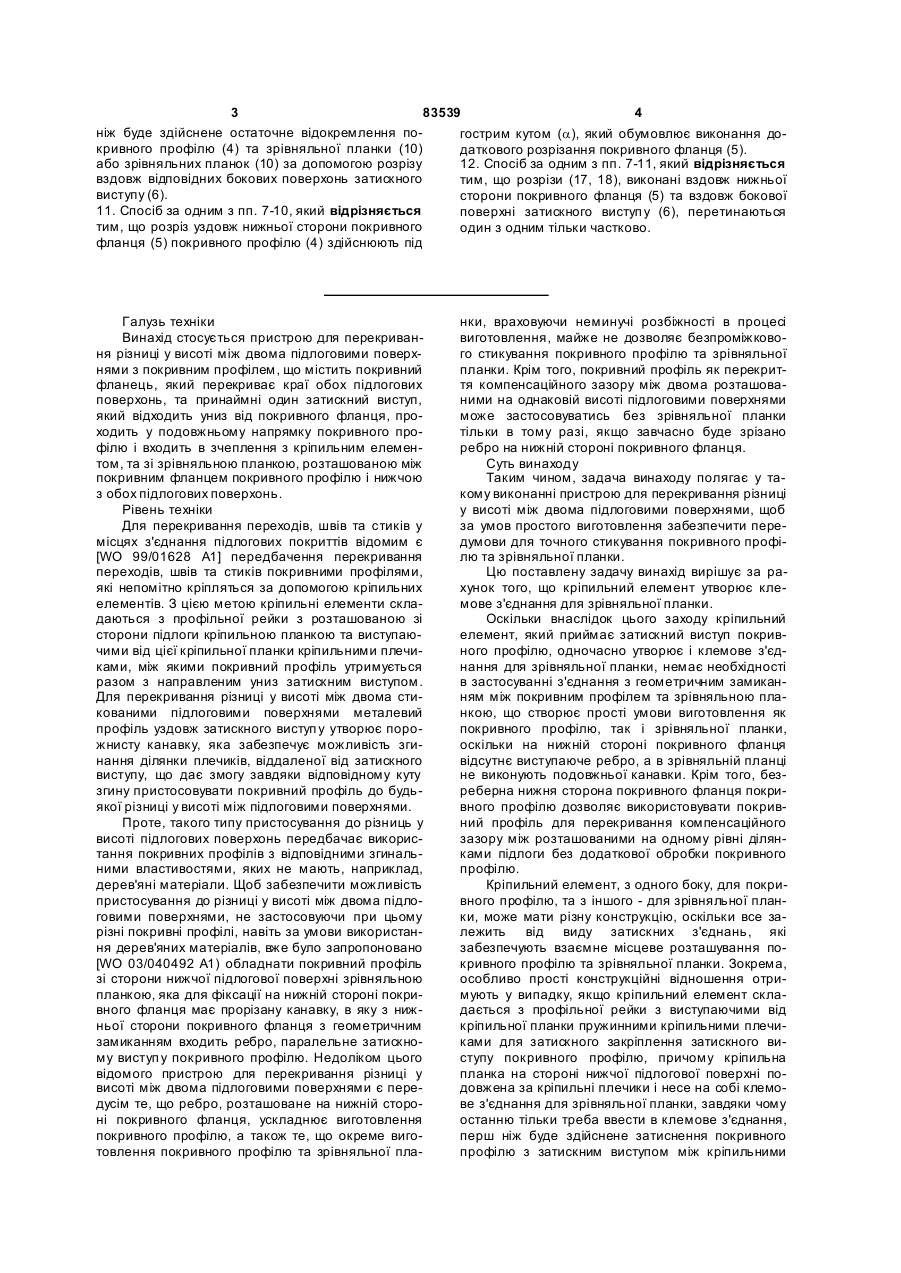

1. Пристрій для перекривання різниці у висоті між двома підлоговими поверхнями з покривним профілем, що містить покривний фланець, який перекриває краї обох підлогових поверхонь, та принаймні один затискний виступ, який відходить униз від покривного фланця, проходить у подовжньому напрямку покривного профілю і входить в зчеплення з кріпильним елементом, та зі зрівняльною планкою, розташованою між покривним фланцем покривного профілю і нижчою з двох підлогових поверхонь, який відрізняється тим, що кріпильний елемент (7) утворює клемове з'єднання (11) для зрівняльної планки (10). 2. Пристрій за п. 1, який відрізняється тим, що кріпильний елемент (7) складається з профільної рейки з виступаючими від кріпильної планки (8) пружинними кріпильними плечиками (9) для затискного закріплення затискного виступу (6) покривного профілю (4), причому кріпильна планка (8) на стороні нижчої підлогової поверхні (3) подовжена за кріпильні плечики (9) і несе на собі клемове з'єднання (11) для зрівняльної планки (10). 3. Пристрій за п. 2, який відрізняється тим, що клемове з'єднання (11) для зрівняльної планки (10) складається з кріпильного плечика (12), яке входить в зчеплення з подовжньою канавкою (13) зрівняльної планки (10). 4. Пристрій за п. 2 або 3, який відрізняється тим, що подовжена за межі кріпильних плечиків (9) частина кріпильної планки (8) відмежована від решти кріпильної планки (8) лінією злому. 5. Пристрій за одним з пп. 1-4, який відрізняється тим, що покривний фланець (5) покривного профі 2 (19) 1 3 83539 4 ніж буде здійснене остаточне відокремлення погострим кутом (a), який обумовлює виконання докривного профілю (4) та зрівняльної планки (10) даткового розрізання покривного фланця (5). або зрівняльних планок (10) за допомогою розрізу 12. Спосіб за одним з пп. 7-11, який відрізняється вздовж відповідних бокових поверхонь затискного тим, що розрізи (17, 18), виконані вздовж нижньої виступу (6). сторони покривного фланця (5) та вздовж бокової 11. Спосіб за одним з пп. 7-10, який відрізняється поверхні затискного виступ у (6), перетинаються тим, що розріз уздовж нижньої сторони покривного один з одним тільки частково. фланця (5) покривного профілю (4) здійснюють під Галузь техніки Винахід стосується пристрою для перекривання різниці у висоті між двома підлоговими поверхнями з покривним профілем, що містить покривний фланець, який перекриває краї обох підлогових поверхонь, та принаймні один затискний виступ, який відходить униз від покривного фланця, проходить у подовжньому напрямку покривного профілю і входить в зчеплення з кріпильним елементом, та зі зрівняльною планкою, розташованою між покривним фланцем покривного профілю і нижчою з обох підлогових поверхонь. Рівень техніки Для перекривання переходів, швів та стиків у місцях з'єднання підлогових покриттів відомим є [WO 99/01628 A1] передбачення перекривання переходів, швів та стиків покривними профілями, які непомітно кріпляться за допомогою кріпильних елементів. З цією метою кріпильні елементи складаються з профільної рейки з розташованою зі сторони підлоги кріпильною планкою та виступаючими від цієї кріпильної планки кріпильними плечиками, між якими покривний профіль утримується разом з направленим униз затискним виступом. Для перекривання різниці у висоті між двома стикованими підлоговими поверхнями металевий профіль уздовж затискного виступ у утворює порожнисту канавку, яка забезпечує можливість згинання ділянки плечиків, віддаленої від затискного виступу, що дає змогу завдяки відповідному куту згину пристосовувати покривний профіль до будьякої різниці у висоті між підлоговими поверхнями. Проте, такого типу пристосування до різниць у висоті підлогових поверхонь передбачає використання покривних профілів з відповідними згинальними властивостями, яких не мають, наприклад, дерев'яні матеріали. Щоб забезпечити можливість пристосування до різниці у висоті між двома підлоговими поверхнями, не застосовуючи при цьому різні покривні профілі, навіть за умови використання дерев'яних матеріалів, вже було запропоновано [WO 03/040492 A1) обладнати покривний профіль зі сторони нижчої підлогової поверхні зрівняльною планкою, яка для фіксації на нижній стороні покривного фланця має прорізану канавку, в яку з нижньої сторони покривного фланця з геометричним замиканням входить ребро, паралельне затискному виступ у покривного профілю. Недоліком цього відомого пристрою для перекривання різниці у висоті між двома підлоговими поверхнями є передусім те, що ребро, розташоване на нижній стороні покривного фланця, ускладнює виготовлення покривного профілю, а також те, що окреме виготовлення покривного профілю та зрівняльної пла нки, враховуючи неминучі розбіжності в процесі виготовлення, майже не дозволяє безпроміжкового стикування покривного профілю та зрівняльної планки. Крім того, покривний профіль як перекриття компенсаційного зазору між двома розташованими на однаковій висоті підлоговими поверхнями може застосовуватись без зрівняльної планки тільки в тому разі, якщо завчасно буде зрізано ребро на нижній стороні покривного фланця. Суть винаходу Таким чином, задача винаходу полягає у такому виконанні пристрою для перекривання різниці у висоті між двома підлоговими поверхнями, щоб за умов простого виготовлення забезпечити передумови для точного стикування покривного профілю та зрівняльної планки. Цю поставлену задачу винахід вирішує за рахунок того, що кріпильний елемент утворює клемове з'єднання для зрівняльної планки. Оскільки внаслідок цього заходу кріпильний елемент, який приймає затискний виступ покривного профілю, одночасно утворює і клемове з'єднання для зрівняльної планки, немає необхідності в застосуванні з'єднання з геометричним замиканням між покривним профілем та зрівняльною планкою, що створює прості умови виготовлення як покривного профілю, так і зрівняльної планки, оскільки на нижній стороні покривного фланця відсутнє виступаюче ребро, а в зрівняльній планці не виконують подовжньої канавки. Крім того, безреберна нижня сторона покривного фланця покривного профілю дозволяє використовувати покривний профіль для перекривання компенсаційного зазору між розташованими на одному рівні ділянками підлоги без додаткової обробки покривного профілю. Кріпильний елемент, з одного боку, для покривного профілю, та з іншого - для зрівняльної планки, може мати різну конструкцію, оскільки все залежить від виду затискних з'єднань, які забезпечують взаємне місцеве розташування покривного профілю та зрівняльної планки. Зокрема, особливо прості конструкційні відношення отримують у випадку, якщо кріпильний елемент складається з профільної рейки з виступаючими від кріпильної планки пружинними кріпильними плечиками для затискного закріплення затискного виступу покривного профілю, причому кріпильна планка на стороні нижчої підлогової поверхні подовжена за кріпильні плечики і несе на собі клемове з'єднання для зрівняльної планки, завдяки чому останню тільки треба ввести в клемове з'єднання, перш ніж буде здійснене затиснення покривного профілю з затискним виступом між кріпильними 5 83539 6 плечиками і він при цьому покривним фланцем профільний корпус для покривного профілю і двох приляже до зрівняльної планки. Клемове з'єднанрозташованих з обох сторін затискного виступу ня для зрівняльної планки може бути утворене з зрівняльних планок, а потім відокремити обидві кріпильного плечика, яке входить в зчеплення з зрівняльні планки розрізами вздовж нижньої стоподовжньою канавкою зрівняльної планки і встарони покривного фланця та відповідної бокової новлює зрівняльну планку напроти покривного поверхні затискного виступу. Тим самим, в розпопрофілю, затисненого в профільній рейці кріпильрядженні покривного профілю є дві використовуного елемента, поперек його подовжнього напрямвані на вибір і за потреби зрівняльні планки. ку. Додатково покривний фланець покривного Сумісне виготовлення покривного профілю та профілю на стороні затискного виступу може мати зрівняльної планки або зрівняльних планок надає крайовий упор, так що місцеве розташування пододаткових переваг для покритих захисним шаром кривного профілю та зрівняльної планки здійснюпокривних профілів і зрівняльних планок, оскільки ється не тільки завдяки кріпильному елементу, а й структура та зоровий вигляд захисних покриттів безпосередньо через крайовий упор. При цьому покривного фланця і зрівняльних планок не будуть завдяки кріпильному плечику, яке виконує роль відрізнятися одне від одного, якщо на загальний клемового з'єднання, отримують перевагу, яка профільний корпус, а саме видимі сторони покриполягає у тому, що зрівняльна планка прилягає до вного профілю та зрівняльної планки або зрівнякрайового упору покривного фланця під впливом льних планок, спочатку нанесуть захисне покриття попереднього пружинного напруження цього кріі тільки після цього здійснять його роз'єднання на пильного плечика, що дає змогу компенсувати покривний профіль та зрівняльну планку або зріввиробничі допуски. При використанні покривного няльні планки. Різниця між захисними покриттями профілю без зрівняльної планки, наприклад, для в зоні стикування покривного профілю та зрівняперекривання компенсаційного зазору, подовжена льних планок може відчуватися щонайбільше в частина кріпильної планки кріпильного елемента місцях розділових розрізів, та й ту можна не брати може заважати його пересуванню по компенсаційдо уваги, оскільки розділові розрізи мають невелиного зазору. З цієї причини подовжена за межі кріку ширину. пильних плечиків частина кріпильної планки може Якщо на покривні профілі та зрівняльні планки відмежовуватися від решти кріпильної планки зазахисне покриття наносять крапельним способом, даною лінією злому. наприклад, розбризкуванням, напиленням або за Безреберна нижня сторона покривного фландопомогою туману, то в цьому разі загальний ця покривного профілю є важливою передумовою профільний корпус спочатку розрізають уздовж для здійснення простого способу виготовлення нижньої сторони покривного фланця, а потім напокривного профілю та зрівняльної планки. Цей носять на нього захисне покриття, перш ніж буде спосіб виготовлення відрізняється тим, що спочатздійснене остаточне відокремлення покривного ку виготовляють загальний профільний корпус, профілю та зрівняльної планки або зрівняльних поперечний переріз якого складається з поперепланок за допомогою розрізу вздовж відповідних чних перерізів покривного фланця і принаймні одбокових поверхонь затискного виступу. Перевагою нієї з припусками для виконання відповідних розрітакого часткового розрізання, наприклад, перед зів зрівняльної планки, яка приєднується, з одного лакуванням, є те, що при цьому захисним шаром боку, до нижньої сторони покривного фланця, а з покриваються і подовжні кромки покривного проіншого - до бокової поверхні затискного виступ у, і філю та зрівняльної планки, які утворюються при що потім зрівняльну планку відокремлюють від здійсненні розділових розрізів між покривним флапокривного профілю розрізами уздовж нижньої нцем і зрівняльною планкою, чого не стається при сторони покривного фланця та бокової поверхні здійсненні більш пізнього розрізу. затискного виступу. Завдяки виконанню покривноДля уникнення при перекриванні вищої з дво х го профілю та зрівняльної планки з загального підлогових поверхонь крайового зазору між покрипрофільного корпусу з розрізами, з одного боку, вним фланцем та підлоговою поверхнею, яку він уздовж нижньої сторони покривного фланця і, з перекриває, розріз уздовж нижньої сторони покриіншого боку, уздовж бокової поверхні затискного вного фланця покривного профілю здійснюють під виступу покривного профілю, стає можливим не гострим кутом, що обумовлює виконання додаткотільки вигідне використання застосовуваного для вого розрізання покривного фланця. Це додаткове покривного профілю та зрівняльної планки матерірозрізання, з причини клинової дії, обумовлює, алу, а й значне підвищення точності з'єднання, крім того, центрування зрівняльної планки, коли оскільки відхилення від заданої площини розрізу покривний профіль навантажується, а зрівняльна мають місце як на покривному профілі, так і на планка при цьому тисне на крайовий упор. зрівняльній планці; при з'єднанні ж покривного При частковому перетинанні розрізів, виконапрофілю та зрівняльної планки ці відхилення відних уздовж нижньої сторони покривного фланця та повідають одне одному, що дозволяє здійснювати уздовж бокової поверхні затискного виступу, на безпроміжкове стикування покривного профілю та ділянці їх перетинання утворюється виступ, який зрівняльної планки. може служити крайовим упором для зрівняльної Хоча профільний корпус й може бути обмежепланки, що притискається до цього крайового упоний спільним виготовленням з нього одного покриру кріпильним елементом для отримання точного вного профілю і лише однієї зрівняльної планки, розташування зрівняльної планки відносно покривигіднішим є виконання з нього одного покривного вного профілю. профілю та двох різних за конфігурацією зрівняльСтислий опис креслень них планок, якщо спочатку виготовити загальний 7 83539 8 На кресленнях надані приклади виконання Таким чином, за допомогою зрівняльної планпредмета винаходу. На них представлені: ки 10 у взаємодії з симетричним відносно середФіг.1 - виконаний згідно з винаходом пристрій ньої подовжньої площини покривним профілем 4 для перекривання різниці у висоті між двома підможна надійно перекривати різницю у висоті між логовими поверхнями в спрощеному поперечному двома підлоговими поверхнями 1 і 3, не впливаюперерізі; чи при цьому на використання покривного профіФіг.2 - спільний профільний корпус для виголю 4 як перекриття компенсаційного зазору в зоні товлення покривного профілю та двох зрівняльних розташування підлогового покриття, яке в зоні планок, вид спереду; розташування компенсаційного зазору не має різФіг.3 - профільний корпус згідно з Фіг.2 після ниці у висоті. Це досягається завдяки фіксації зріздійснення розділового розрізу вздовж нижньої вняльної планки 10 за допомогою клемового з'єдсторони покривного фланця отримуваного у поданання 11 кріпильного елемента 7, оскільки у цьому льшому покривного профілю, в поперечному певипадку немає необхідності в застосуванні з'єдрерізі; нання з геометричним замиканням між покривним Фіг.4 - виготовлений з профільного корпусу фланцем 5 та зрівняльною планкою 10. Проте, згідно з Фіг.2 за допомогою розрізів покривного наявність клемового з'єднання 11 кріпильного фланця та уздовж бокової поверхні затискного елемента 7 для зрівняльної планки 10 не виклювиступу покривний профіль з двома зрівняльними чає можливості використання клейового з'єднання планками у відповідному стосовно профільного між зрівняльною планкою 10 та відповідним відрізкорпусу розташуванні, в поперечному перерізі. ком покривного фланця 5, який з цією метою може Шлях здійснення винаходу бути обладнаний клейовою стрічкою, не показаЗгідно з прикладом виконання за Фіг.1 необною на кресленні більш детально. При викорисхідно перекрити різницю у висоті між підлоговою танні покривного профілю 4 без зрівняльної планповерхнею 1, наприклад підлогового покриття 2, та ки 10, подовжена частина кріпильної планки 8, на підлоговою поверхнею 3, утвореною згідно з приякій міститься кріпильне плечико 12, в основному кладом виконання основою, на яку кладеться підзаважає пересуванню кріпильного елемента 7. За логове покриття 2. Проте, підлогова поверхня 3 цієї причини подовжена частина кріпильної планки може бути утворена й іншим підлоговим покрит8, на якій міститься кріпильне плечико 12, може тям. Для перекривання різниці у висоті між підлобути відмежована лінією злому, нанесеною на говими поверхнями 1 та 3 використовують покривпрофільну рейку кріпильного елемента 7. Завдяки ний профіль 4, який містить покривний фланець 5 цьому, у разі необхідності, кріпильне плечико 12 та виступаючий униз від покривного фланця 5 заразом з подовженою частиною кріпильної планки 8 тискний виступ 6, затиснений і утримуваний кріпиможе бути відрізане від решти профільної рейки. льним елементом 7. Кріпильний елемент 7 має Одне лише приєднання зрівняльної планки 10 форму профільної рейки, що містить пружинні крідо відповідного відрізка покривного фланця 5 є пильні плечики 9, які виступають від кріпильної вигідною передумовою для простого виготовлення планки 8 і між якими затискається затискний визрівняльної планки 10 та покривного профілю 4, ступ 6 покривного профілю 4. Оскільки покривний оскільки покривний профіль 4 та зрівняльна планпрофіль 4 виконаний симетричним відносно серека 10 виготовляються з загального профільного дньої подовжньої площини, він сам по собі не мокорпусу 15 згідно з Фіг.2-4. Згідно з Фіг.2-4, загальже перекрити різницю у висоті між двома підлогоний профільний корпус 15 містить не одну, а дві вими поверхнями 1 і 3. Тому для вирівнювання цієї зрівняльні планки 10 різної конфігурації, що додатрізниці передбачена зрівняльна планка 10, яка ково розширює можливості використання покривприєднується до нижньої сторони покривного ного профілю 4 завдяки можливості застосування фланця 5 покривного профілю 4 зі сторони нижчої на вибір однієї з двох зрівняльних планок. підлогової поверхні 3 і обпирається на цю підлогоЯк видно з Фіг.2, поперечний переріз загальнову поверхню 3. Для забезпечення надійного з'єдго профільного корпусу 15 складається з поперенання між зрівняльною планкою 10 та покривним чних перерізів, з одного боку, покривного профілю фланцем 5 без утворення з'єднання з геометрич4, а з іншого - зрівняльних планок 10, причому між ним замиканням між цими конструктивними елепокривним фланцем 5 і затискним виступом 6 поментами, кріпильний елемент 7 утворює клемове значеного штрих-пунктирною лінією поперечного з'єднання 11 для зрівняльної планки 10. З цією перерізу покривного профілю 4 та зрівняльними метою кріпильна планка 8 подовжена за кріпильні планками 10, контур яких також позначений штрихплечики 9 і на подовжньому краї цього подовження пунктирною лінією, передбачені вставки 16 для має кріпильне плечико 12, яке входить в зчепленздійснення відповідних розрізів. На Фіг.3 зрівняльні ня з подовжньою канавкою 13 зрівняльної планки планки 10 уже частково відокремлені від отриму10. Крім того, покривний фланець 5 покривного ваного у подальшому покривного профілю 4 за профілю 4 в місці розташування затискного вистудопомогою розрізів 17, виконаних уздовж нижньої пу 6 утворює крайовий упор 14 для зрівняльної сторони покривного фланця 5. Остаточне відокрепланки 10, яка під дією попереднього пружинного млення здійснюється за допомогою позначених напруження кріпильного плечика 12 клемового штри х-пунктирною лінією розрізів 18, які виконуз'єднання 11 притискається до цього крайового ються уздовж бокових поверхонь затискного виупору, завдяки чому досягається точне розташуступу 6. Зрівняльні планки 10, повністю відокремвання зрівняльної планки 10 відносно покривного лені від покривного профілю 4, представлені на профілю 4. Фіг.4, а саме у відповідному стосовно профільного корпусу 15 розташуванні. Як видно з креслення, 9 83539 10 покривний профіль 4 та зрівняльні планки 10 морозташування розділових розрізів 17, якщо після жуть бути отримані з загального профільного корнанесення на загальний профільний корпус 15 пусу 15 шляхом здійснення простих прямих розрізахисного покриття виконують відокремлення зрівзів 17,18, при цьому з тією перевагою, що неминучі няльних планок 10 від покривного профілю 4. Це неточності, які виникають під час розрізання, вирівідокремлення шляхом здійснення розрізів 17, в внюються при з'єднанні покривного профілю 4 та залежності від типу покриття, може здійснюватися однієї з двох зрівняльних планок 10. перед або після нанесення захисного покриття. Згідно з Фіг.3, розрізи 17 та 18, що виконані Якщо за захисне покриття використовують, наприуздовж нижньої сторони покривного фланця та клад, фольгу, то розріз 17 виконують після її нанеуздовж бокової поверхні затискного виступу, частсення, щоб досягти якомога більш плавного переково перетинаються один з одним так, що завдяки ходу структури покриття та його зорового вигляду цьому на ділянці розташування затискного виступу між зрівняльними планками 10 та покривним про6 покривного профілю 4 утворюється виступ, який філем 4. При нанесенні захисного покриття шляможе служити крайовим упором 14 для відповідної хом напилення, як це, наприклад, здійснюється зрівняльної планки 10. при лакуванні, вигідніше розрізати загальний проКрім того, виготовлення покривного профілю 4 фільний корпус 15 уздовж нижньої сторони покрита зрівняльних планок 10 з загального профільновного фланця 5 перед лакуванням, щоб отримати го корпусу 15 несе з собою вигідні умови для одзахисне покриття і на кромках, які виникають під нотипного покриття захисним шаром видимих почас виконання розрізів 17, як це на Фіг.3 наочно верхонь покривного профілю 4 та зрівняльних показано за допомогою позначеного штрихпланок 10, оскільки нанесення на покривний пропунктирною лінією захисного покриття 19, яке профіль 4 та зрівняльні планки 10 захисного покриття стягається за кромки покривного профілю 4 та здійснюють за один робочий цикл. Різниця між зрівняльних планок 10 і закінчується усередині структурою поверхні та зоровим виглядом захисрозрізів 17. ного покриття може відчуватися тільки в місцях Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
