Катодний вузол безрозжарювального магнетрона
Формула / Реферат
Катодний вузол безрозжарювального магнетрона, що містить керн з екранами, на якому розташовані вторинно-електронні емітери у вигляді втулок та автоелектронні емітери у вигляді шайб, що чергуються з вторинно-електронними емітерами, причому діаметр шайб більший за діаметр втулок, який відрізняється тим, що шайби автоелектронних емітерів мають отвори.
Текст

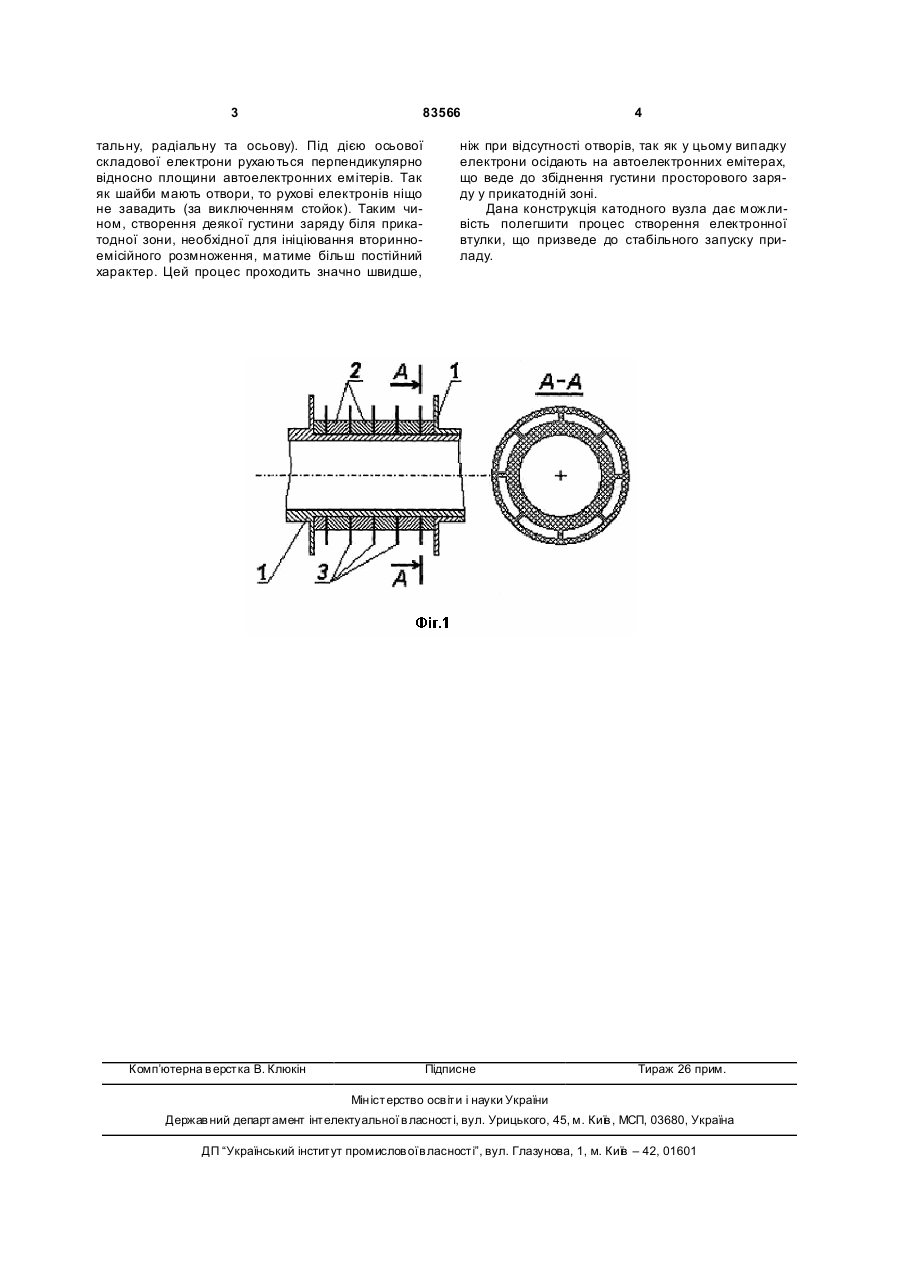

Катодний вузол безрозжарювального магнетрона, що містить керн з екранами, на якому розташовані вторинно-електронні емітери у вигляді втулок та автоелектронні емітери у вигляді шайб, що чергуються з вторинно-електронними емітерами, причому діаметр шайб більший за діаметр втулок, який відрізняється тим, що шайби автоелектронних емітерів мають отвори. (19) (21) a200611424 (22) 30.10.2006 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) КОПОТЬ МИХАИЛ АНДРЕЕВИЧ, U A (73) ХАРКІВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ, UA (56) US 4380717 від 19.04.1983 RU 2136076 від 27.08.1999 US 6005347 від 21.12.1999 JP 2004241352 від 26.08.2004 RU 2019877 від 15.09.1994 3 83566 тальну, радіальну та осьову). Під дією осьової складової електрони рухаються перпендикулярно відносно площини автоелектронних емітерів. Так як шайби мають отвори, то рухові електронів ніщо не завадить (за виключенням стойок). Таким чином, створення деякої густини заряду біля прикатодної зони, необхідної для ініціювання вторинноемісійного розмноження, матиме більш постійний характер. Цей процес проходить значно швидше, Комп’ютерна в ерстка В. Клюкін 4 ніж при відсутності отворів, так як у цьому випадку електрони осідають на автоелектронних емітерах, що веде до збіднення густини просторового заряду у прикатодній зоні. Дана конструкція катодного вузла дає можливість полегшити процес створення електронної втулки, що призведе до стабільного запуску приладу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCathode assembly not incandescent magnetrone
Автори англійськоюKopot Mykhail Andreevych
Назва патенту російськоюКатодный узел безканального магнетрона
Автори російськоюКопоть Михаил Андреевич
МПК / Мітки
МПК: H01J 19/00
Мітки: магнетрона, безрозжарювального, вузол, катодний
