Катодний вузол
Формула / Реферат
Катодний вузол, що містить два катоди, розташовані на одній осі, один з катодів є термоемісійним, другий - вторинноемісійним, який має циліндричну форму з торцем, оберненим до термоемісійного катода, який відрізняється тим, що торець вторинноемісійного катода має форму конуса, та вторинноемісійний катод виконаний з можливістю прикладення напруги між ним і термоемісійним катодом, а величина напруги залежить від показника максимального коефіцієнта вторинної емісії матеріалу вторинноемісійного катода.
Текст

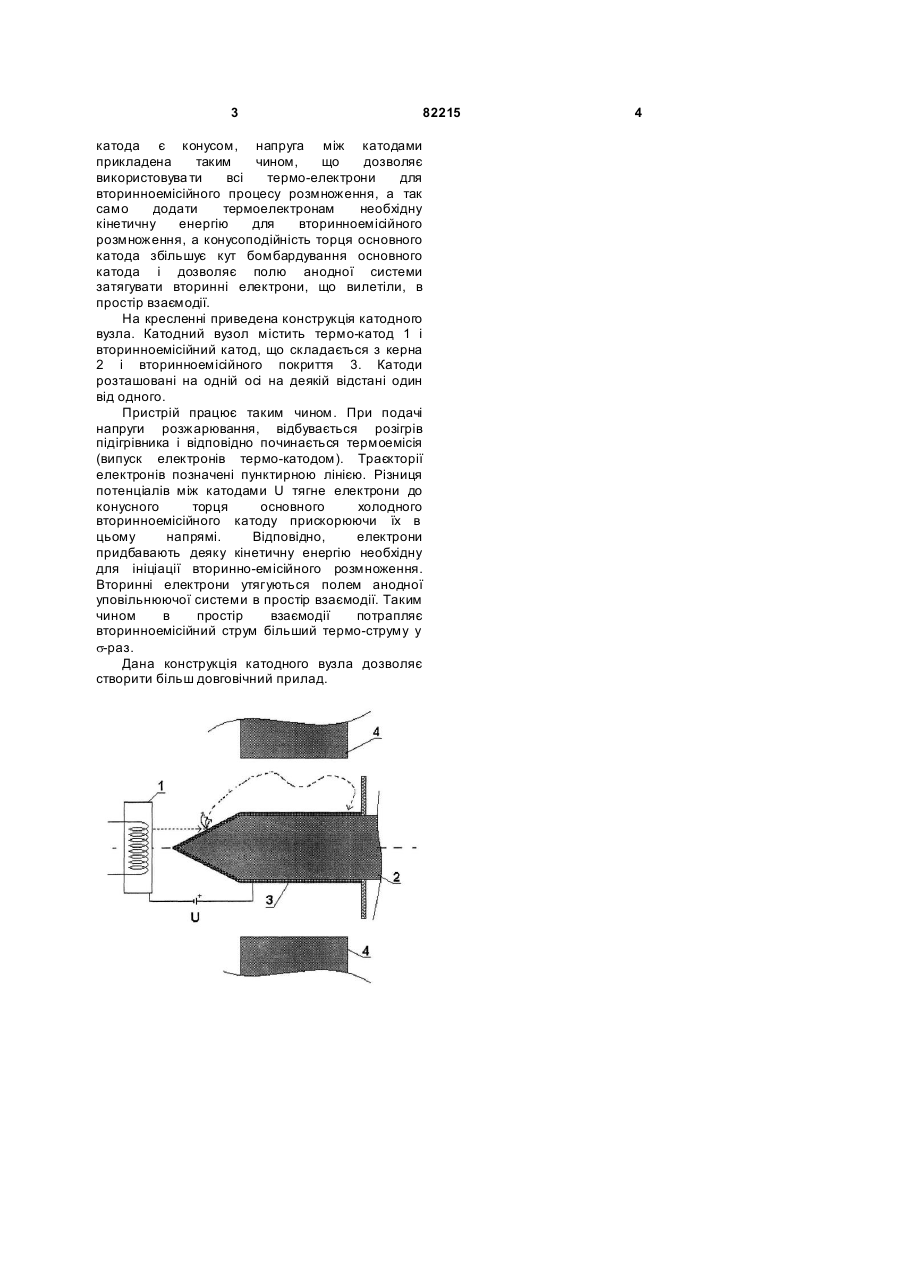

Катодний вузол, що містить два катоди, розташовані на одній осі, один з катодів є термоемісійним, другий - вторинноемісійним, який має циліндричну форму з торцем, оберненим до термоемісійного катода, який відрізняється тим, що торець вторинноемісійного катода має форму конуса, та вторинноемісійний катод виконаний з можливістю прикладення напруги між ним і термоемісійним катодом, а величина напруги залежить від показника максимального коефіцієнта вторинної емісії матеріалу вторинноемісійного катода. (19) (21) a200507388 (22) 25.07.2005 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) КОПОТЬ МИХАЙЛО АНДРІЙОВИЧ, UA (73) ХАРКІВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ, UA (56) RU 2136076 C1, 27.08.1999 UA 7649 C1, 26.12.1995 RU 2136076 C1, 27.08.1999 Вигдорчик Й.М., Науменко В.Д., Тимофєєв В.П. Імпульсні магнетрони з холодним вторинноемісійним катодом міліметрового діапазону радіохвиль // Доповіді АН УССР. Сер.А - 1975. С.634-637 3 82215 катода є конусом, напруга між катодами прикладена таким чином, що дозволяє використовува ти всі термо-електрони для вторинноемісійного процесу розмноження, а так само додати термоелектронам необхідну кінетичну енергію для вторинноемісійного розмноження, а конусоподійність торця основного катода збільшує кут бомбардування основного катода і дозволяє полю анодної системи затягувати вторинні електрони, що вилетіли, в простір взаємодії. На кресленні приведена конструкція катодного вузла. Катодний вузол містить термо-катод 1 і вторинноемісійний катод, що складається з керна 2 і вторинноемісійного покриття 3. Катоди розташовані на одній осі на деякій відстані один від одного. Пристрій працює таким чином. При подачі напруги розжарювання, відбувається розігрів підігрівника і відповідно починається термоемісія (випуск електронів термо-катодом). Траєкторії електронів позначені пунктирною лінією. Різниця потенціалів між катодами U тягне електрони до конусного торця основного холодного вторинноемісійного катоду прискорюючи їх в цьому напрямі. Відповідно, електрони придбавають деяку кінетичну енергію необхідну для ініціації вторинно-емісійного розмноження. Вторинні електрони утягуються полем анодної уповільнюючої системи в простір взаємодії. Таким чином в простір взаємодії потрапляє вторинноемісійний струм більший термо-струму у s-раз. Дана конструкція катодного вузла дозволяє створити більш довговічний прилад. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCathode assembly
Автори англійськоюKopot Mykhailo Andriiovych
Назва патенту російськоюКатодный узел
Автори російськоюКопоть Михаил Андреевич
МПК / Мітки
МПК: H01J 25/00, H01J 19/00
