Пристрій мажоритарного резервування

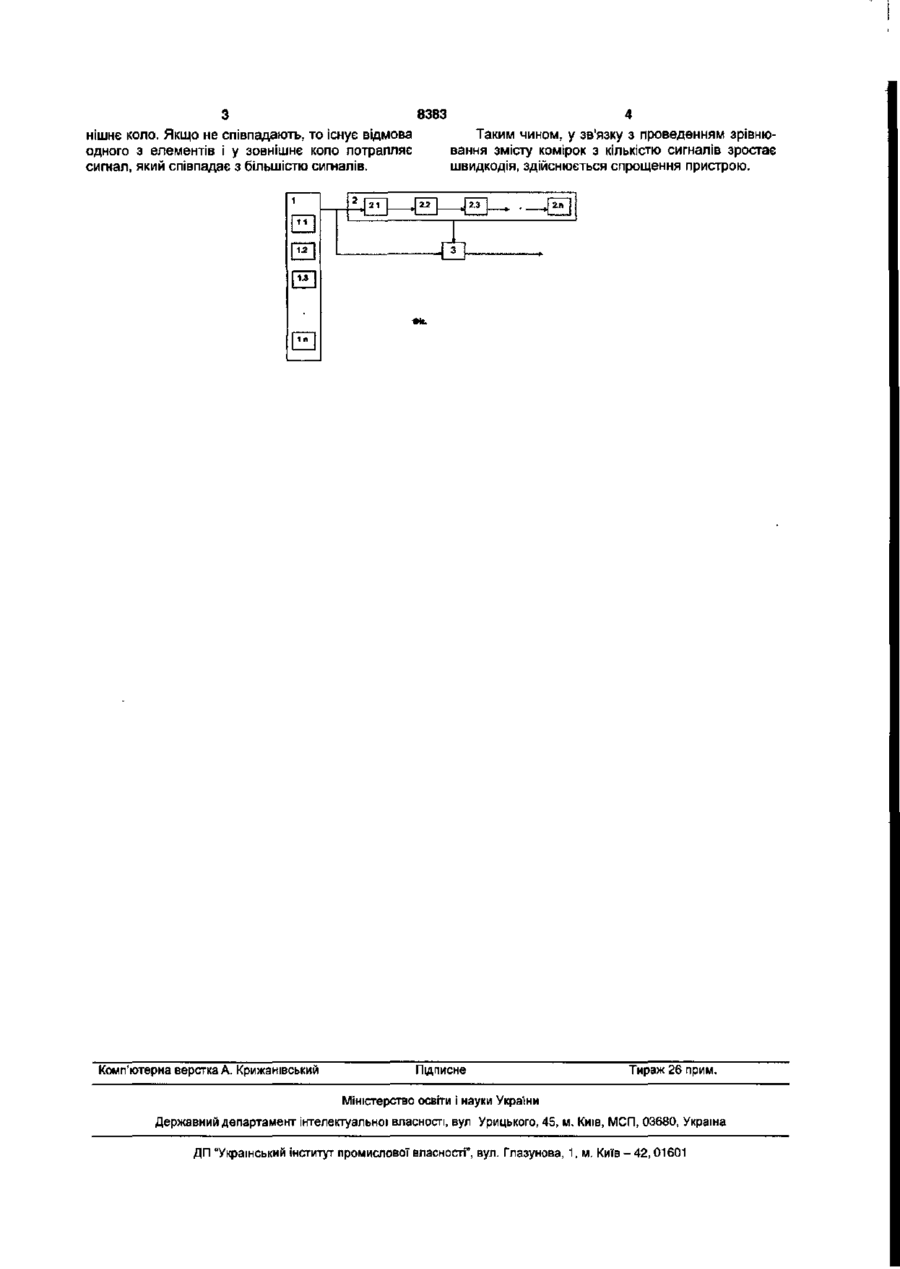

Пристрій мажоритарного резервування, що складається з ідентичних елементів, який відрізняється тим, що у нього введені блок попередньої обробки, входи якого підключені до виходів елементів, і блок зрівнювання, входи якого підключені до виходу блока попередньої обробки і ВИХОДІВ елементів. Корисна модель відноситься до вимірювальної техніки і може бути використана для виявлення відмов елементів. Відомий найбільш близький по технічній суті до запропонованого пристрій мажоритарного резервування [див. Л.П. Глазунов, В.П. Грабовецкий, О.В. Щербаков. Основы теории надежности автоматических систем управления. Ленинград, ЭНЕРГОАТОМИЗДАТ, 1984, ст.66], який містить три ідентичні елементи (канали), блоки попарного зрівнювання, блок вибору. Якщо всі елементи такої резервної групи працездатні, то на вхід мажоритарного органу поступають три однакових сигнали і такий самий сигнал поступає у зовнішнє коло з виходу мажоритарного органа. Якщо один з трьох резервних елементів відмовив, то на вхід мажоритарного органа поступають два однакових сигнали (істинних) і один сигнал хибний. На виході мажоритарного органа буде сигнал, який співпадає з більшістю співпадаючих сигналів на його вході мажоритарний орган здійснює операцію голосування чи вибору за більшістю шляхом попарного зрівнювання. Таким чином, умовою безвідмовної роботи під час мажоритарного резервування є безвідмовна робота любих двох елементів з трьох і мажоритарного органа протягом заданого часу. Поставлена задача досягається тим, що у пристрій, що складається з ідентичних елементів, згідно з корисною моделлю введені блок попередньої обробки, входи якого підключені до виходів елементів, і блок зрівнювання, входи якого підключені до виходу блока попередньої обробки і виходів елементів. Суть корисної моделі пояснюється кресленням, де на Фіг. показана структурна схема запропонованого пристрою мажоритарного резервування. Пристрій мажоритарного резервування складається з групи ідентичних елементів (каналів) 1, блоку попередньої обробки 2, входи якого підключені до виходів елементів, блоку зрівнювання З, входи якого підключені до виходу блока попередньої обробки і виходів елементів. Блок попередньої обробки 2 ставить у відповідність кожному сигналу комірку пам'яті. Блок зрівнювання 3 забезпечує зрівнювання значень у комірках масиву з кількістю сигналів, які поступили на вхід. Пристрій працює таким чином. З групи ідентичних елементів (каналів) 1 знімаються сигнали, які поступають на блок попередньої обробки 2, де ставиться у відповідність кожному сигналу комірки пам'яті з адресою-функцією від величини сигналу та значенням, рівним кількості сигналу ідентичних заданому + 1. Потім у блоці зрівнювання 3 здійснюється зрівнювання даних у комірках масиву з кількістю сигналів, які поступили на вхід блока попередньої обробки 2. У разі співпадання - відмов нема, і сигнал потрапляє у зов Недоліками цього пристрою є квадратична залежність часу вибору від кількості елементів, ускладнення схеми зі зростанням кількості елементів. В основу корисної моделі поставлена задача підвищення швидкодії вибору та спрощення пристрою. СО 00 со GO a> З 8383 4 нішнє коло. Якщо не співпадають, то існує відмова Таким чином, у зв'язку з проведенням зрівнюодного з елементів і у зовнішнє коло потрапляє вання змісту комірок з кількістю сигналів зростає сигнал, який співпадає з більшістю сигналів. швидкодія, здійснюється спрощення пристрою. Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти І науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42,01601
