Підводний кабель

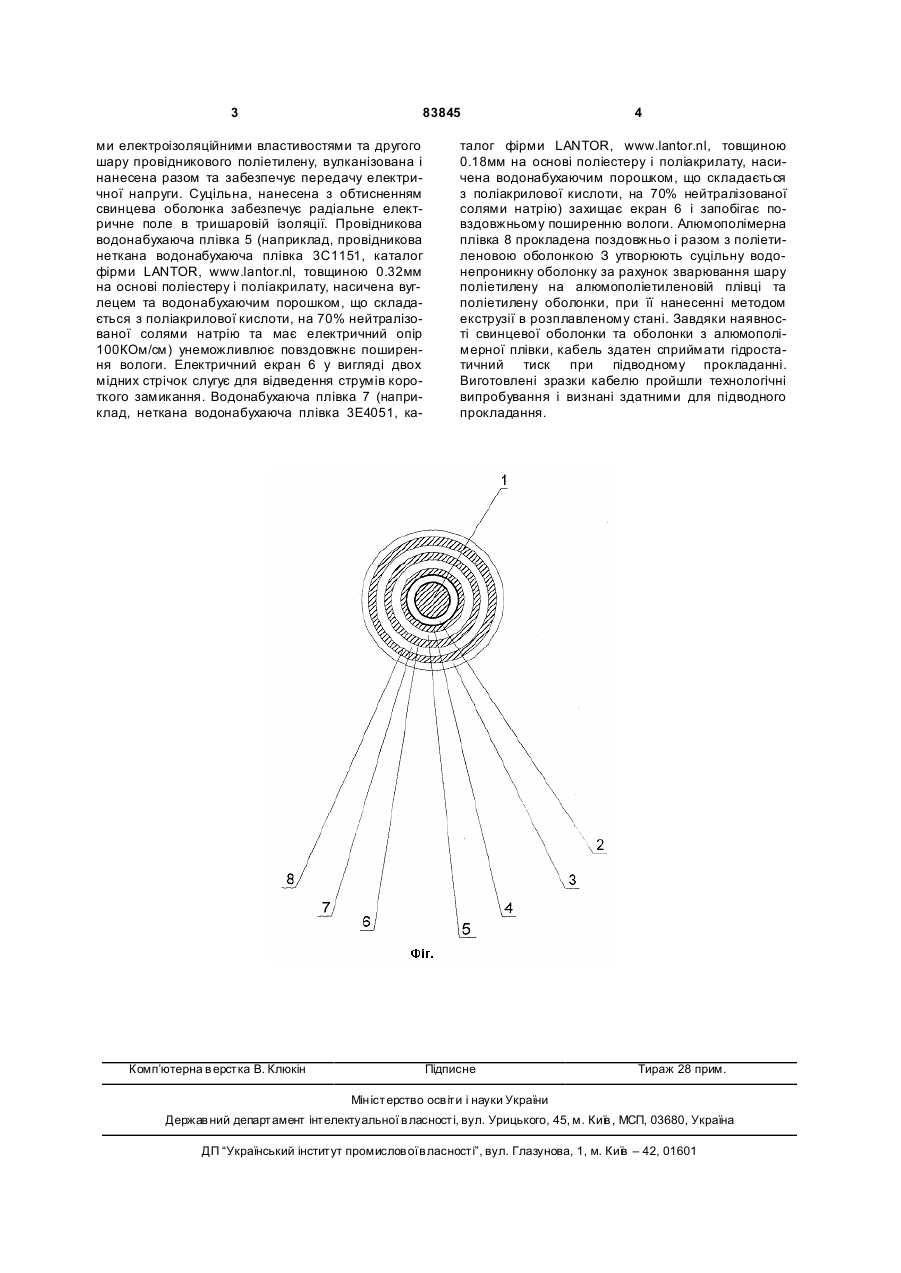

Підводний кабель, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що додатково містить послідовно накладені на тришарову ізоляцію з вулканізованого поліетилену свинцеву оболонку, провідникову водонабухаючу плівку, електричний екран у вигляді принаймні двох мідних стрічок, водонабухаючу плівку та алюмополімерну плівку. Винахід відноситься до електричних кабелів і проводів. Відомий кабель силовий, який складається з одно - або багатожильного осердя, поверх якого накладена ізоляція з шарів полімерної плівки та паперу. Його недоліком є невисока стійкість до дії зовнішнього середовища [1]. Найбільш близьким до запропонованого об'єкту є кабель силовий, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки. Його недоліком є неможливість підводного прокладання [2]. В основу запропоновано об'єкта покладено покращення його технічних характеристик та терміну використання на середніх глибинах за рахунок застосування комбінації нанесення напівпровідникового і водонабухаючого шарів. Поставлена задача вирішується поєднанням додаткових елементів конструкції та технології їх виготовлення. Відповідність критерію «новизна» запропонованому об'єкту забезпечує те, що він додатково містить послідовно накладені на трьохшарову ізоляцію з вулканізованого поліетилену свинцеву оболонку, провідникову водонабухаючу плівку, електричний екран у вигляді принаймні двох мідних стрічок, водонабухаючу плівку та алюмополімерну плівку. Порівняння запропонованого об'єкта не тільки з прототипом, але і з іншими технічними рішеннями в цій галузі те хніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу. Це дозволяє зробити висновок про відповідність запропонованого об'єкта критерію «суттєві відзнаки». На Фіг. наведене схематичне зображення запропонованого об'єкта. Він складається з ущільненої струмопровідної жили 1, тришарової ізоляції з вулканізованого поліетилену 2 та пластмасової оболонки 3. Поверх тришарової ізоляції 2 послідовно накладені суцільна свинцева оболонка 4, провідникова водонабухаюча плівка 5, електричний екран у вигляді принаймні двох, накладених обмотуванням, мідних стрічок б, водонабухаюча плівка 7, алюмополімерна плівка 8. Кабель працює так. Передачу електричного струму забезпечує струмопровідна жила 1. Тришарова ізоляція 2 у вигляді першого шару провідникового поліетилену, шар у поліетилену з високи (19) UA (11) 83845 (13) C2 (21) a200600894 (22) 01.02.2006 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ЗОЛОТАРЬОВ ВОЛОДИ МИР МИ ХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, ЧУВУРІН МИКОЛА ПЕТРОВИЧ, U A, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, U A, Н АУ МЕНКО ОЛЕКСІЙ АНТОНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ", U A (56) UA 60285, 15.09.2003 JP 2165515, 26.06.1990 US 2001/0042635, 22.11.2001 JP 2000299018, 24.10.2000 JP 2001052538, 12.06.2000 RU 17654, 10.04.2001 3 83845 ми електроізоляційними властивостями та другого шару провідникового поліетилену, вулканізована і нанесена разом та забезпечує передачу електричної напруги. Суцільна, нанесена з обтисненням свинцева оболонка забезпечує радіальне електричне поле в тришаровій ізоляції. Провідникова водонабухаюча плівка 5 (наприклад, провідникова неткана водонабухаюча плівка 3С1151, каталог фірми LANTOR, www.lantor.nl, товщиною 0.32мм на основі поліестеру і поліакрилату, насичена вуглецем та водонабухаючим порошком, що складається з поліакрилової кислоти, на 70% нейтралізованої солями натрію та має електричний опір 100КОм/см) унеможливлює повздовжнє поширення вологи. Електричний екран 6 у вигляді двох мідних стрічок слугує для відведення струмів короткого замикання. Водонабухаюча плівка 7 (наприклад, неткана водонабухаюча плівка 3Е4051, ка Комп’ютерна в ерстка В. Клюкін 4 талог фірми LANTOR, www.lantor.nl, товщиною 0.18мм на основі поліестеру і поліакрилату, насичена водонабухаючим порошком, що складається з поліакрилової кислоти, на 70% нейтралізованої солями натрію) захищає екран 6 і запобігає повздовжньому поширенню вологи. Алюмополімерна плівка 8 прокладена поздовжньо і разом з поліетиленовою оболонкою З утворюють суцільну водонепроникну оболонку за рахунок зварювання шару поліетилену на алюмополіетиленовій плівці та поліетилену оболонки, при її нанесенні методом екструзії в розплавленому стані. Завдяки наявності свинцевої оболонки та оболонки з алюмополімерної плівки, кабель здатен сприймати гідростатичний тиск припідводному прокладанні. Виготовлені зразки кабелю пройшли технологічні випробування і визнані здатними для підводного прокладання. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
