Теплообмінний елемент радіатора

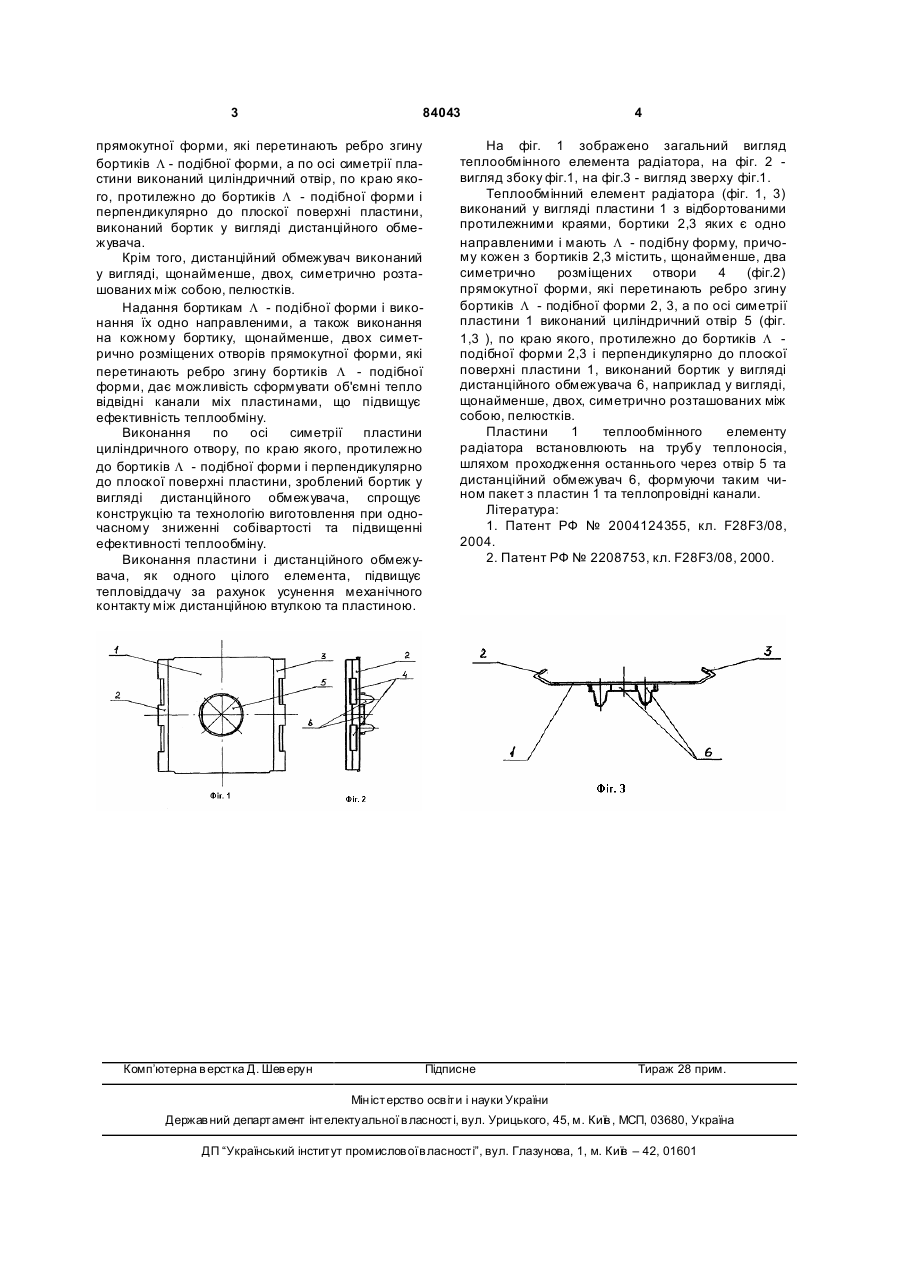

1. Теплообмінний елемент, який виконаний у вигляді пластини з бортиками на протилежних краях, на яких виконані отвори, який відрізняється тим, що бортики мають L -подібну форму і розташовані в площині, паралельній до площини плоскої поверхні пластини, при цьому кожен бортик має щонайменше два симетрично розміщених отвори прямокутної форми, які перетинають ребро згину бортиків L -подібної форми, а по осі симетрії пластини виконаний циліндричний отвір, по краю якого, протилежно до бортиків L -подібної форми і перпендикулярно до плоскої поверхні пластини, виконаний бортик, який є дистанційним обмежувачем. 2. Теплообмінний елемент за п. 1, який відрізняється тим, що дистанційний обмежувач виконаний у вигляді щонайменше двох симетрично розташованих між собою пелюстків. Винахід відноситься до конструкції пластинчастих теплообмінників і може бути використаний для рекуперації повітря в комунальному господарстві, хімічній і холодильній промисловості. Відомий теплообмінний елемент пластинчато без трубного теплообмінника (1), який виконаний у вигляді пластини із циліндричними каналами, які мають відбортовки конічної форми, на кінцях яких знаходиться смужка циліндричної форми, а на поверхні пластини виконані рифлини. Основним недоліком даного винаходу є складна технологія виготовлення та висока собівартість, які викликані присутністю в конструкції канавок циліндричної форми з бортиками, на кінці яких виконані смужки циліндричної форми. Найбільш близьким по технічній суті до теплообмінного радіатора, що заявляється є пластинчастий теплообмінник (2), який містить плоский стальний каркас, в середині якого встановлені алюмінієві пластини, які мають П - подібну форму з відбортованими краями, на яких виконані отвори. Дистанційні вставки виконані з алюмінію у вигляді круглих стержнів стиснутих з дво х боків до плоскої форми, які розташовані у ша хматному порядку, перпендикулярно до широкої поверхні пластин, на якій виконана перфорація у вигляді заглибин та виступів. Недоліком винаходу є висока собівартість, яка обумовлена наявністю в конструкції пластинчастого теплообмінника окремих деталей - самої пластини та дистанційних вставок, а також складною технологією їх виготовлення. Крім того, дана конструкція пластинчатого теплообмінника не забезпечує надійного теплового контакту між дистанційними втулками та пластинами, що знижує ефективність теплообміну. В основу винаходу покладено задачу удосконалити конструкцію теплообмінного елемента радіатора, шляхом зміни форми бортиків та конструкції дистанційних втулок, що спростило б конструкцію при одночасному зменшенні собівартості виготовлення та підвищенні ефективності теплообміну. Покладена задача вирішується тим, що в теплообмінному елементі радіатора виконаному у вигляді пластини з відбортованими протилежними краями, на яких виконані отвори, згідно винаходу, бортики виконані одно направленими і мають L подібну форму, при цьому кожен бортик містить, щонайменше, два симетрично розміщених отвори (19) UA (11) 84043 (13) C2 (21) a200607165 (22) 27.06.2006 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) КРАВЕЦЬ АНДРІЙ ІВАНОВИЧ, UA, ЛИТВИНОВ ПАВЛО ВАЛЕНТИНОВИЧ, UA (73) КРАВЕЦЬ АНДРІЙ ІВАНОВИЧ, UA, ЛИТВИНОВ ПАВЛО ВАЛЕНТИНОВИЧ, UA (56) RU 2208753 C, 20.07.2003 UA 42071 C2, 15.10.2001 SU 1314963 A3, 30.05.1987 US 5373895 A, 20.12.1994 JP 9184693, 15.07.1997 JP 2003262487, 19.09.2003 RU 2118777 C1, 10.09.1998 JP 2002372393, 26.12.2002 SU 1372178 A2, 07.02.1988 JP 2000356493, 26.12.200 US 5443115, 22.08.1995 3 84043 прямокутної форми, які перетинають ребро згину бортиків L - подібної форми, а по осі симетрії пластини виконаний циліндричний отвір, по краю якого, протилежно до бортиків L - подібної форми і перпендикулярно до плоскої поверхні пластини, виконаний бортик у вигляді дистанційного обмежувача. Крім того, дистанційний обмежувач виконаний у вигляді, щонайменше, двох, симетрично розташованих між собою, пелюстків. Надання бортикам L - подібної форми і виконання їх одно направленими, а також виконання на кожному бортику, щонайменше, двох симетрично розміщених отворів прямокутної форми, які перетинають ребро згину бортиків L - подібної форми, дає можливість сформувати об'ємні тепло відвідні канали міх пластинами, що підвищує ефективність теплообміну. Виконання по осі симетрії пластини циліндричного отвору, по краю якого, протилежно до бортиків L - подібної форми і перпендикулярно до плоскої поверхні пластини, зроблений бортик у вигляді дистанційного обмежувача, спрощує конструкцію та технологію виготовлення при одночасному зниженні собівартості та підвищенні ефективності теплообміну. Виконання пластини і дистанційного обмежувача, як одного цілого елемента, підвищує тепловіддачу за рахунок усунення механічного контакту між дистанційною втулкою та пластиною. Комп’ютерна в ерстка Д. Шев ерун 4 На фіг. 1 зображено загальний вигляд теплообмінного елемента радіатора, на фіг. 2 вигляд збоку фіг.1, на фіг.3 - вигляд зверху фіг.1. Теплообмінний елемент радіатора (фіг. 1, 3) виконаний у вигляді пластини 1 з відбортованими протилежними краями, бортики 2,3 яких є одно направленими і мають L - подібну форму, причому кожен з бортиків 2,3 містить, щонайменше, два симетрично розміщених отвори 4 (фіг.2) прямокутної форми, які перетинають ребро згину бортиків L - подібної форми 2, 3, а по осі симетрії пластини 1 виконаний циліндричний отвір 5 (фіг. 1,3 ), по краю якого, протилежно до бортиків L подібної форми 2,3 і перпендикулярно до плоскої поверхні пластини 1, виконаний бортик у вигляді дистанційного обмежувача 6, наприклад у вигляді, щонайменше, двох, симетрично розташованих між собою, пелюстків. Пластини 1 теплообмінного елементу радіатора встановлюють на трубу теплоносія, шляхом проходження останнього через отвір 5 та дистанційний обмежувач 6, формуючи таким чином пакет з пластин 1 та теплопровідні канали. Література: 1. Патент РФ № 2004124355, кл. F28F3/08, 2004. 2. Патент РФ № 2208753, кл. F28F3/08, 2000. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
