Підрібнювач соломи до зернового комбайну з швидкісною сепарацією

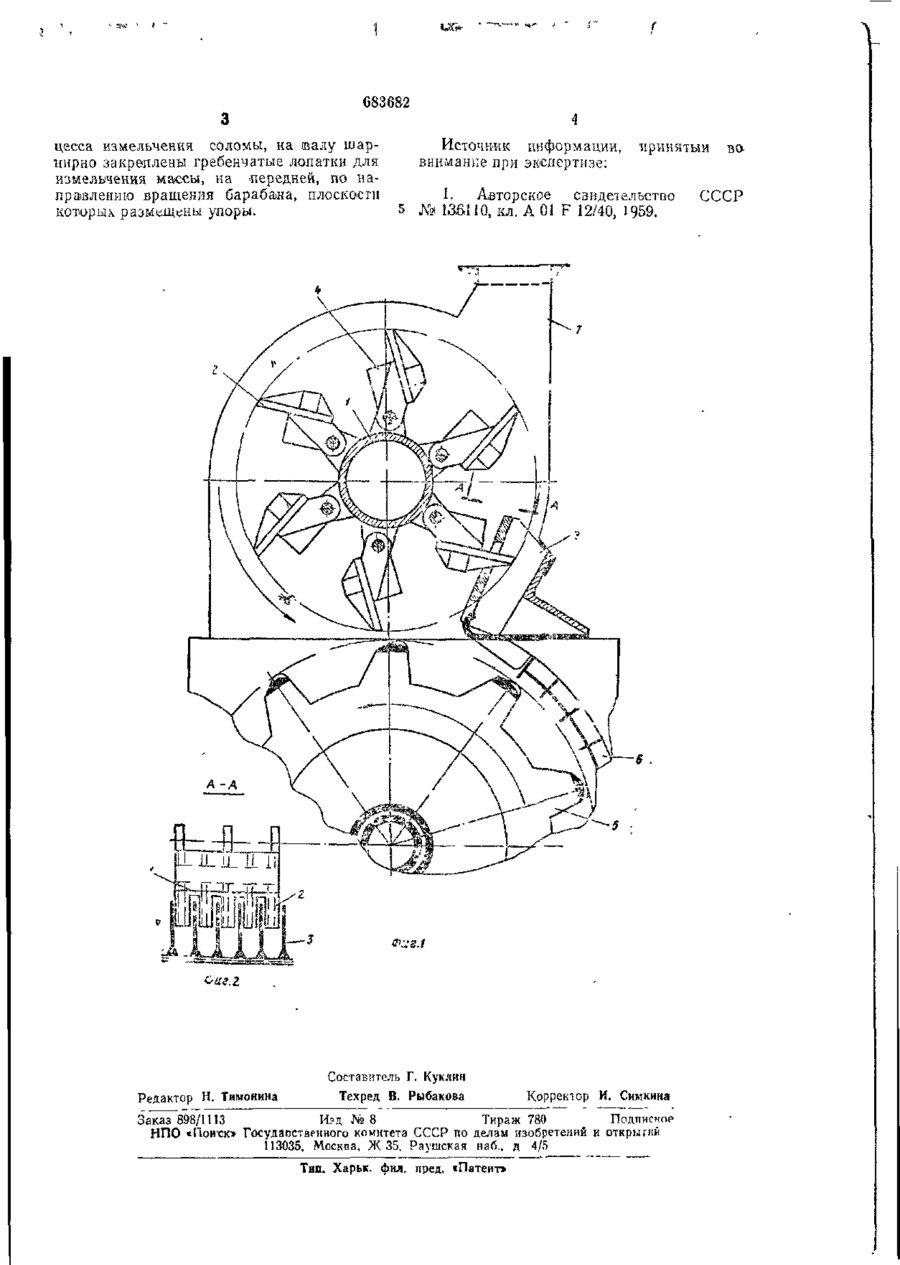

COEfifCKHX Социалистических щм К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (51) Дополнительное к авт. свид-ву — (22) Заявлено 12.12.77 (21) 2554309/30-15 (51)МКл. 2 А01 F 12/40 с присоединением заявки № — Государственный комитет (23) Приоритет — СССР па делам изобретении (43) Опубликовано 05.09.79. Бюллетень №33 и открытий (53) УДК 631.363.3 (088.8) (45) Дата опубликования описания 06.09 79 (72) Аьтср изобретения (7І) Н. Т. Гармаш Запорожский машиностроительный институт им. В. Я. Чубаря Заявитель (54) ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ К ЗЕРНОВОМУ КОМБАЙНУ СО СКОРОСТНОЙ СЕПАРАЦИЕЙ 1 На фиг. 1 изображен предложенный измельчитель соломы, общий вид; на фиг. 2— разрез А—Л фиг. 1. Измельчитель соломы состоит из трубчатого вала 1, на котором закреплены гребенчатые измельчающие лопатки 2, неподвижной іножевой деки 3, которая содержит набор ножей, закрепленных рядом вдоль оси барабана, на передней «плоскости каждой лолатки размещен упор 4, и выводного канала 7. При уборке хлебов солома, прошедшая два молотильных устройства (молотильный барабан 5, дека 6), выбрасывается с большой скоростью в направлении измельчителя. Летящие частицы соломы встречают на своем пути упоры 4, затормаживаются ими и измельчающими лопатками 2 подводятся к ножевой деке 3, которая их разрушает. 20 Измельченная солома по каналу 7 вывоЦель изобретения — повышение интендится за пределы измельчителя. сивности процесса измельчения соломы на зерноуборочном комбайне со скоростной сеФормула изобретения парацией. Измельчитель соломы к зерновому ком2Ъ байну со скоростной сепарацией, 'включаюЭто достигается тем, что па передних, по щий вставленный на валу барабан с занаправлению вращения барабана, плоскрепленными на его поверхности зубьями костях гребенчатых измельчающих лопаУ ножевую деку, о т л и ч а ю щ и й с я тем, И ток, шарнирно закрепленных на валу, размещены упоры. 30 что, с целью повышения интенсивности проИзобретение относится .к сельскохозяйственному машиностроению, а именно к измельчителям зерновых шшбайнов со скоростной сепарацией. Известен измельчитель соломы к зерновому комбайну со скоростной сепарацией, включающий барабан с зубьями и ножавую деку [1]. Недостатком такого измельчителя является наличие закрытого цилиндра, (Который исключает тостулление воздуха (как в осевом, так и в радиальном направлении), необходимого для транспортирования измельченной соломы, поэтому требуется дополнительный пневмотранспортер. Кроме того, измельчающие зубья на барабане крепятся жестко, что приводит к аварии при захвате вместе с соломой металлических! предметов. л 683682 цесса измельчения соломы, на валу шарннрно закреплены гребенчатые лопатки для измельчения массы, на передней, по направлению вращения барабана, плоскости которых размещены упоры. Источник информации, внимание при экспертизе: принятый 1. Авторское свидетельство 5 № 136110, кл. А 01 F 12/40, 1959. 5 • о иг. і Составитель Г. Куклин Редактор Н. Тимонина Техред В. Рыбакова Корректор И. Снмкина Заказ 898/1113 И?д № 8 Тираж 780 Подписное НПО «Пои'ск» Госудаоственного комитета СССР по делам изобретений и открытий 113035, Москва. Ж 35, Раушская наб.. л 4/5 Тип. Харьк. фил. пред. іПатеит» во СССР
