Піч шахтна для випалювання вапна
Номер патенту: 84085
Опубліковано: 10.09.2008
Автори: Бондаренко Дмитро Тарасович, Щербань Микола Григорович, Останко Петро Іванович
Формула / Реферат
1. Шахтна піч для випалювання вапна, яка містить металевий футерований вогнетривом каркас печі, який має зони охолодження, випалу й підігріву, димосос відхідних газів, газохід, яка відрізняється тим, що має всмоктувач відхідних газів у вигляді С-подібного короба, горизонтально розташованого зовні у верхній частині корпусу печі, виконаний із трьох жорстко з'єднаних прямокутних всмоктувальних патрубків відхідних газів, рівномірно і радіально розташованих у перерізі під кутом 120° один до одного, кожний з них проходить усередину печі через корпус і футерівку шахти, а другою кінцевою внутрішньою частиною з отвором жорстко з'єднаний з вертикально розташованою циліндричною частиною розподільника шихти, причому центральна частина С-подібного короба з'єднана з вертикально розташованим зовні шахти печі димососом.
2. Піч за п.1, яка відрізняється тим, що С-подібний короб має прямокутну форму в перерізі.
3. Піч за п.1, яка відрізняється тим, що переріз С-подібного прямокутного короба розширюється від периферії до центру його з'єднання з димососом.
Текст

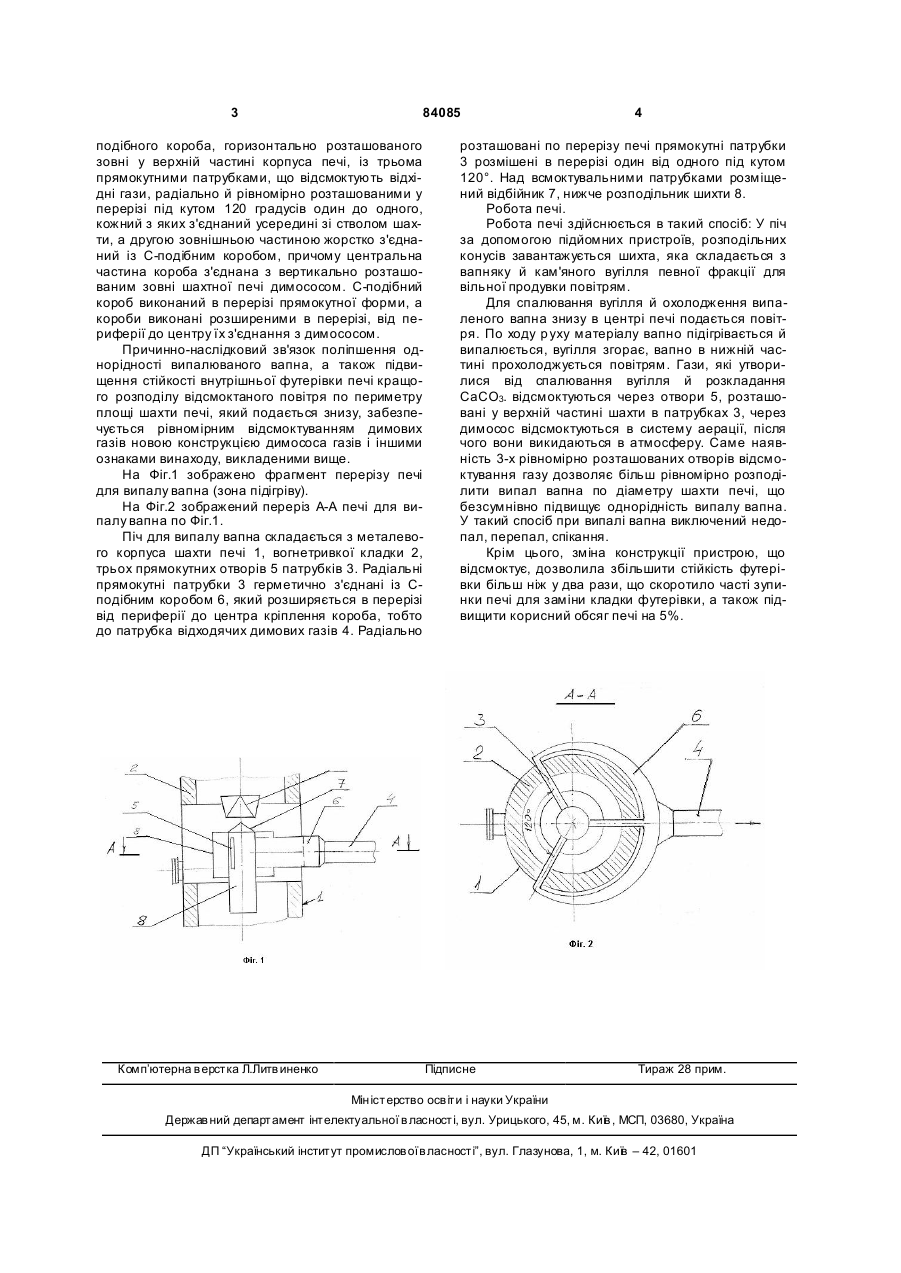

1. Шахтна піч для випалювання вапна, яка містить металевий футерований вогнетривом каркас печі, який має зони охолодження, випалу й підігріву, димосос відхідних газів, газохід, яка відрізняється тим, що має всмоктувач відхідних газів 3 84085 подібного короба, горизонтально розташованого зовні у верхній частині корпуса печі, із трьома прямокутними патрубками, що відсмоктують відхідні гази, радіально й рівномірно розташованими у перерізі під кутом 120 градусів один до одного, кожний з яких з'єднаний усередині зі стволом шахти, а другою зовнішньою частиною жорстко з'єднаний із С-подібним коробом, причому центральна частина короба з'єднана з вертикально розташованим зовні шахтної печі димососом. С-подібний короб виконаний в перерізі прямокутної форми, а короби виконані розширеними в перерізі, від периферії до центру їх з'єднання з димососом. Причинно-наслідковий зв'язок поліпшення однорідності випалюваного вапна, а також підвищення стійкості внутрішньої футерівки печі кращого розподілу відсмоктаного повітря по периметру площі шахти печі, який подається знизу, забезпечується рівномірним відсмоктуванням димових газів новою конструкцією димососа газів і іншими ознаками винаходу, викладеними вище. На Фіг.1 зображено фрагмент перерізу печі для випалу вапна (зона підігріву). На Фіг.2 зображений переріз А-А печі для випалу вапна по Фіг.1. Піч для випалу вапна складається з металевого корпуса шахти печі 1, вогнетривкої кладки 2, трьох прямокутних отворів 5 патрубків 3. Радіальні прямокутні патрубки 3 герметично з'єднані із Сподібним коробом 6, який розширяється в перерізі від периферії до центра кріплення короба, тобто до патрубка відходячих димових газів 4. Радіально Комп’ютерна в ерстка Л.Литв иненко 4 розташовані по перерізу печі прямокутні патрубки 3 розмішені в перерізі один від одного під кутом 120°. Над всмоктувальними патрубками розміщений відбійник 7, нижче розподільник шихти 8. Робота печі. Робота печі здійснюється в такий спосіб: У піч за допомогою підйомних пристроїв, розподільних конусів завантажується шихта, яка складається з вапняку й кам'яного вугілля певної фракції для вільної продувки повітрям. Для спалювання вугілля й охолодження випаленого вапна знизу в центрі печі подається повітря. По ходу р уху матеріалу вапно підігрівається й випалюється, вугілля згорає, вапно в нижній частині прохолоджується повітрям. Гази, які утворилися від спалювання вугілля й розкладання СаCO3. відсмоктуються через отвори 5, розташовані у верхній частині шахти в патрубках 3, через димосос відсмоктуються в систему аерації, після чого вони викидаються в атмосферу. Саме наявність 3-х рівномірно розташованих отворів відсмоктування газу дозволяє більш рівномірно розподілити випал вапна по діаметру шахти печі, що безсумнівно підвищує однорідність випалу вапна. У такий спосіб при випалі вапна виключений недопал, перепал, спікання. Крім цього, зміна конструкції пристрою, що відсмоктує, дозволила збільшити стійкість футерівки більш ніж у два рази, що скоротило часті зупинки печі для заміни кладки футерівки, а також підвищити корисний обсяг печі на 5%. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShaft furnace for lime burning
Автори англійськоюScherban Mykola Hryhorovych, Bondarenko Dmytro Tarasovych, Ostanko Petro Ivanovych
Назва патенту російськоюПечь шахтная для обжига извести
Автори російськоюЩербань Николай Григорьевич, Бондаренко Дмитрий Тарасович, Останко Петр Иванович
МПК / Мітки
Мітки: випалювання, шахтна, вапна, піч
