Пристрій для нагрівання теплоносія

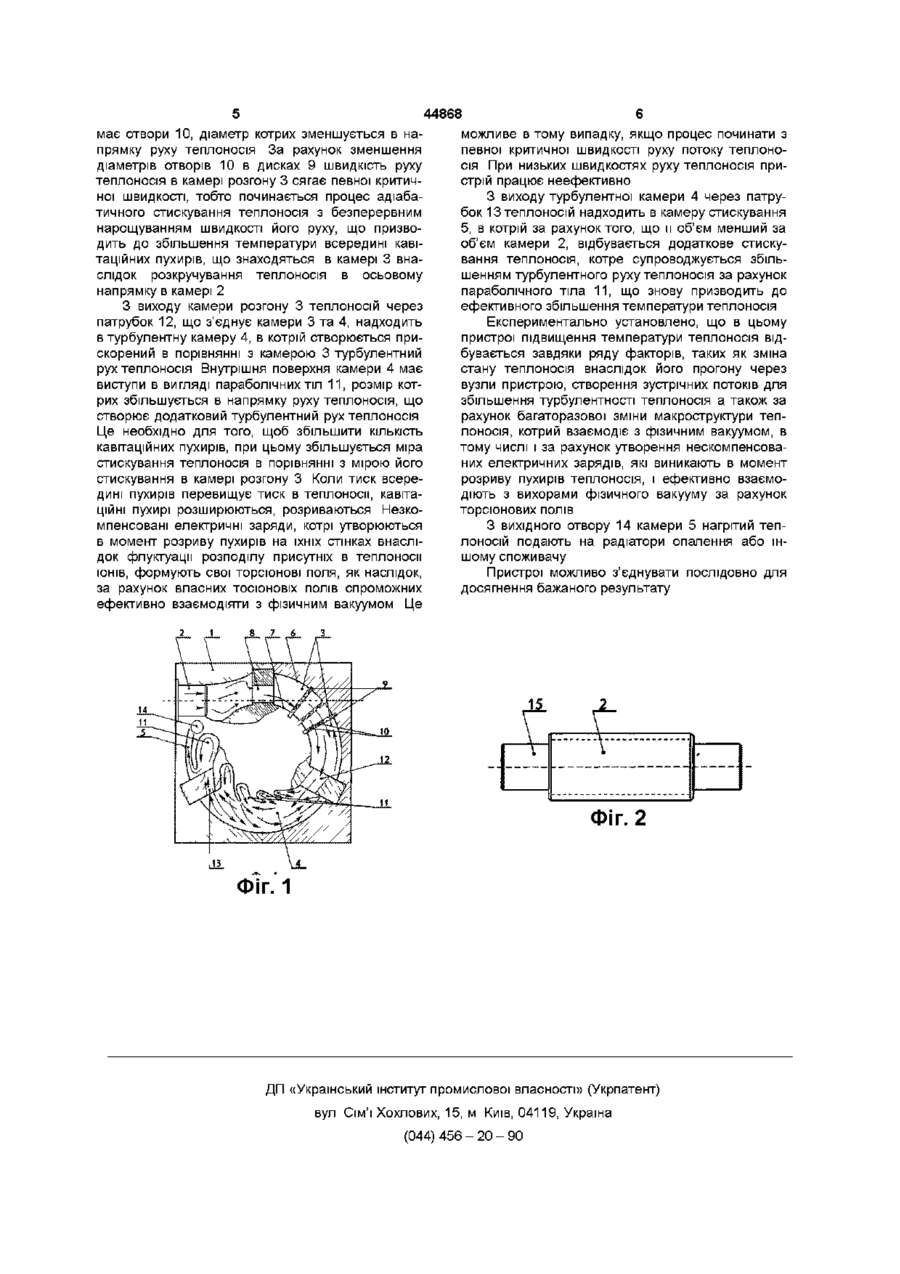

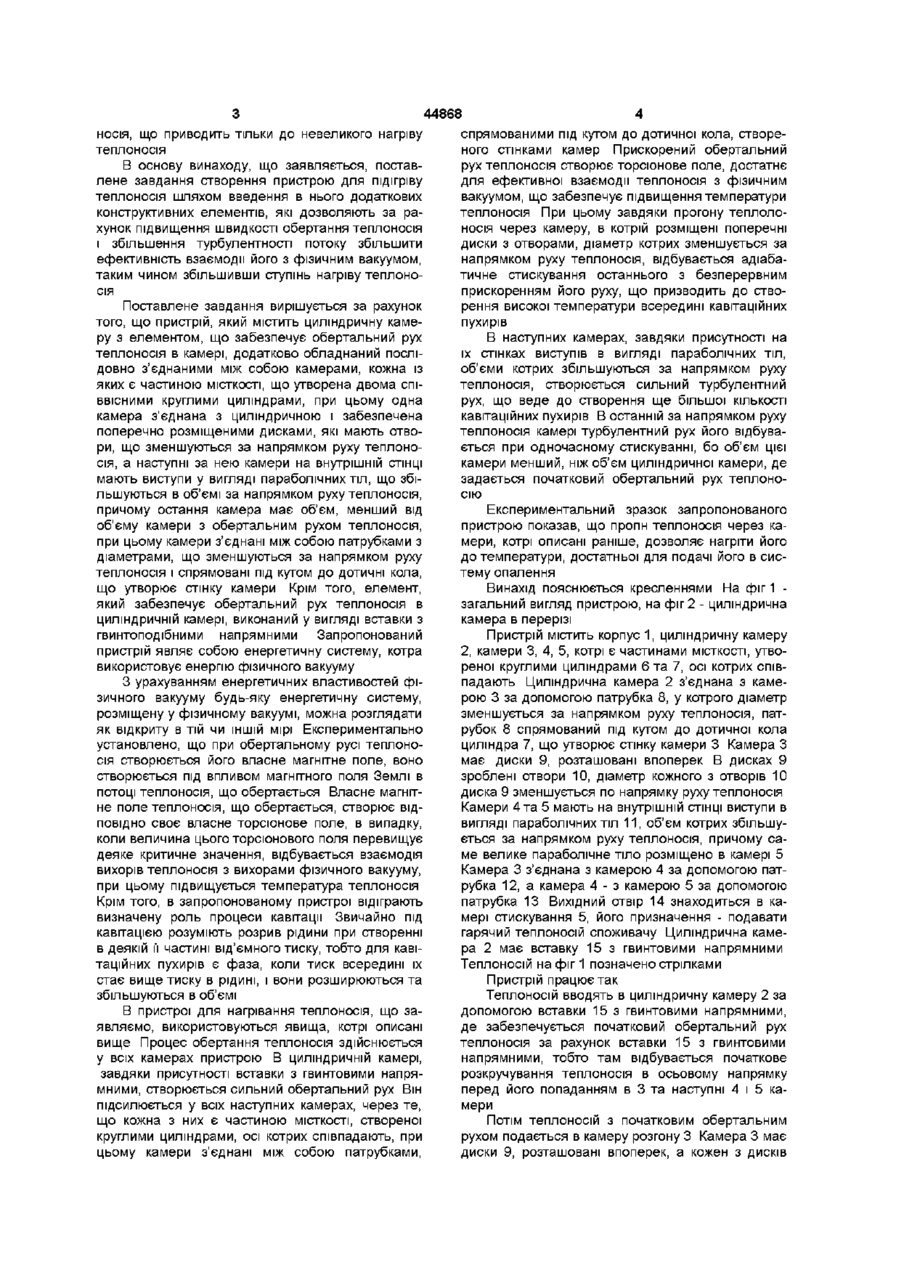

1 Пристрій для нагрівання теплоносія, який має циліндричну камеру з елементом, що забезпечує обертальний рух теплоносія в камері, який відрізняється тим, що він додатково обладнаний послідовно з'єднаними між собою камерами, кожна з яких є частиною МІСТКОСТІ, утвореної двома круглими циліндрами зі спільною віссю, при цьому одна камера з'єднана з циліндричною камерою і обладнана розміщеними впоперек дисками з отворами в них, які зменшуються за напрямком руху теплоносія, а наступні за нею камери на внутрішній СТІНЦІ мають виступи у вигляді параболічних тіл, що збільшуються в об'ємі за напрямком руху теплоносія, причому остання камера має об'єм менший, ніж камера з обертальним рухом теплоносія, при цьому камери з'єднані між собою за допомогою патрубків, діаметри котрих зменшуються за напрямком руху теплоносія та спрямовані під кутом до дотичної кола циліндра 2 Пристрій за п 1, який відрізняється тим, що елемент, який забезпечує обертальний рух теплоносія, виконаний у вигляді вставки з гвинтовими напрямними О Винахід відноситься до області енергетики і може бути використаний для нагрівання теплоносія в системах індивідуального опалення житлових та виробничих приміщень, допоміжних приміщень, дачних помешкань, приміщень різноманітного призначення в СІЛЬСЬКІЙ місцевості Відомий пристрій - гідродинамічна теплова установка Ю Потапова (Г И Шипов Теория физического вакуума Теория, эксперименты и технологии Издание 2-е М "Наука", 1997, с 293 294) Установка містить електродвигун, який приводить в рух насос, що примушує циркулювати воду по контуру Контур містить циліндричну колонку, що являє собою звичайну трубу, діаметр якої в декілька разів більший від діаметра інших з'єднувальних труб, причому вихід колонки за допомогою насоса з'єднаний обвідною трубою з и входом, а батарея опалення "врізана" в тіло циліндричної колонки Закінчення обвідної труби, яка підводить воду до входу колонки, підключене до останньої по дотичній до кола, яке утворене стінкою циліндричної колонки При такому підключенні обвідної труби вода в колонці одержує обертальний рух, і саме цей процес призводить до збільшення тепла, яке віддає батарея, в три - чотири рази більше в порівнянні з затратами енергії насо сом Іншими словами, гідродинамічна теплова установка Потапова демонструє відбір енергії із фізичного вакууму, тобто є прикладом відкритої системи, що взаємодіє з ЗОВНІШНІМ середовищем фізичним вакуумом Наявність у згаданій установці елементів обертання, що створюють вихори, турбулентні потоки теплоносія, вказують на їх зв'язок з торсюновими полями, а факт відбору вакуумної енергії підтвердженій ДОСЛІДНИМ ШЛЯХОМ Недоліком цього пристрою є недостатній ступінь нагріву теплоносія, а також більший час виходу на робочий режим, що пов'язане з недостатнім ступенем торсюнових взаємодій теплоносія з фізичним вакуумом, причиною якого є низька кутова швидкість руху теплоносія Експериментально встановлено, що при обертальному русі теплоносія створюється власне магнітне поле, яке утворюється під впливом магнітного поля Землі в обертальному потоці Власне магнітне поле обертального потоку створює своє торсюнове поле, у випадку, коли величина цього торсюнового поля незначна, то і ступінь взаємодії теплоносія з фізичним вакуумом недостатній Крім того, зазначеному пристрою властивий значний термічний опір із-за недостатньої турбулізації потоку тепло 00 (О 00 44868 носія, що приводить тільки до невеликого нагріву теплоносія В основу винаходу, що заявляється, поставлене завдання створення пристрою для підігріву теплоносія шляхом введення в нього додаткових конструктивних елементів, які дозволяють за рахунок підвищення швидкості обертання теплоносія і збільшення турбулентності потоку збільшити ефективність взаємодії його з фізичним вакуумом, таким чином збільшивши ступінь нагріву теплоносія Поставлене завдання вирішується за рахунок того, що пристрій, який містить циліндричну камеру з елементом, що забезпечує обертальний рух теплоносія в камері, додатково обладнаний послідовно з'єднаними між собою камерами, кожна із яких є частиною МІСТКОСТІ, ЩО утворена двома співвісними круглими циліндрами, при цьому одна камера з'єднана з циліндричною і забезпечена поперечно розміщеними дисками, які мають отвори, що зменшуються за напрямком руху теплоносія, а наступні за нею камери на внутрішній СТІНЦІ мають виступи у вигляді параболічних тіл, що збільшуються в об'ємі за напрямком руху теплоносія, причому остання камера має об'єм, менший від об'єму камери з обертальним рухом теплоносія, при цьому камери з'єднані між собою патрубками з діаметрами, що зменшуються за напрямком руху теплоносія і спрямовані під кутом до дотичні кола, що утворює стінку камери Крім того, елемент, який забезпечує обертальний рух теплоносія в циліндричній камері, виконаний у вигляді вставки з гвинтоподібними напрямними Запропонований пристрій являє собою енергетичну систему, котра використовує енергію фізичного вакууму З урахуванням енергетичних властивостей фізичного вакууму будь-яку енергетичну систему, розміщену у фізичному вакуумі, можна розглядати як відкриту в тій чи ІНШІЙ мірі Експериментально установлено, що при обертальному русі теплоносія створюється його власне магнітне поле, воно створюється під впливом магнітного поля Землі в потоці теплоносія, що обертається Власне магнітне поле теплоносія, що обертається, створює ВІДПОВІДНО своє власне торсюнове поле, в випадку, коли величина цього торсюнового поля перевищує деяке критичне значення, відбувається взаємодія вихорів теплоносія з вихорами фізичного вакууму, при цьому підвищується температура теплоносія Крім того, в запропонованому пристрої відіграють визначену роль процеси кавітації Звичайно під кавітацією розуміють розрив рідини при створенні в деякій її частині від'ємного тиску, тобто для кавітаційних пухирів є фаза, коли тиск всередині їх стає вище тиску в рідині, і вони розширюються та збільшуються в об'ємі В пристрої для нагрівання теплоносія, що заявляємо, використовуються явища, котрі описані вище Процес обертання теплоносія здійснюється у всіх камерах пристрою В циліндричній камері, завдяки присутності вставки з гвинтовими напрямними, створюється сильний обертальний рух Він ПІДСИЛЮЄТЬСЯ у всіх наступних камерах, через те, що кожна з них є частиною МІСТКОСТІ, створеної круглими циліндрами, осі котрих співпадають, при цьому камери з'єднані між собою патрубками, спрямованими під кутом до дотичної кола, створеного стінками камер Прискорений обертальний рух теплоносія створює торсюнове поле, достатнє для ефективної взаємодії теплоносія з фізичним вакуумом, що забезпечує підвищення температури теплоносія При цьому завдяки прогону теплолоносія через камеру, в котрій розміщені поперечні диски з отворами, діаметр котрих зменшується за напрямком руху теплоносія, відбувається адіабатичне стискування останнього з безперервним прискоренням його руху, що призводить до створення високої температури всередині кавітаційних пухирів В наступних камерах, завдяки присутності на їх стінках виступів в вигляді параболічних тіл, об'єми котрих збільшуються за напрямком руху теплоносія, створюється сильний турбулентний рух, що веде до створення ще більшої КІЛЬКОСТІ кавітаційних пухирів В останній за напрямком руху теплоносія камері турбулентний рух його відбувається при одночасному стискуванні, бо об'єм цієї камери менший, ніж об'єм циліндричної камери, де задається початковий обертальний рух теплоносію Експериментальний зразок запропонованого пристрою показав, що прогін теплоносія через камери, котрі описані раніше, дозволяє нагріти його до температури, достатньої для подачі його в систему опалення Винахід пояснюється кресленнями На фіг 1 загальний вигляд пристрою, на фіг 2 - циліндрична камера в перерізі Пристрій містить корпус 1, циліндричну камеру 2, камери 3, 4, 5, котрі є частинами МІСТКОСТІ, утвореної круглими циліндрами 6 та 7, осі котрих співпадають Циліндрична камера 2 з'єднана з камерою 3 за допомогою патрубка 8, у котрого діаметр зменшується за напрямком руху теплоносія, патрубок 8 спрямований під кутом до дотичної кола циліндра 7, що утворює стінку камери 3 Камера З має диски 9, розташовані впоперек В дисках 9 зроблені отвори 10, діаметр кожного з отворів 10 диска 9 зменшується по напрямку руху теплоносія Камери 4 та 5 мають на внутрішній СТІНЦІ виступи в вигляді параболічних тіл 11, об'єм котрих збільшується за напрямком руху теплоносія, причому саме велике параболічне тіло розміщено в камері 5 Камера 3 з'єднана з камерою 4 за допомогою патрубка 12, а камера 4 - з камерою 5 за допомогою патрубка 13 Вихідний отвір 14 знаходиться в камері стискування 5, його призначення - подавати гарячий теплоносій споживачу Циліндрична камера 2 має вставку 15 з гвинтовими напрямними Теплоносій на фіг 1 позначено стрілками Пристрій працює так Теплоносій вводять в циліндричну камеру 2 за допомогою вставки 15 з гвинтовими напрямними, де забезпечується початковий обертальний рух теплоносія за рахунок вставки 15 з гвинтовими напрямними, тобто там відбувається початкове розкручування теплоносія в осьовому напрямку перед його попаданням в 3 та наступні 4 і 5 камери Потім теплоносій з початковим обертальним рухом подається в камеру розгону 3 Камера 3 має диски 9, розташовані впоперек, а кожен з дисків 44868 має отвори 10, діаметр котрих зменшується в наможливе в тому випадку, якщо процес починати з прямку руху теплоносія За рахунок зменшення певної критичної швидкості руху потоку теплонодіаметрів отворів 10 в дисках 9 швидкість руху сія При низьких швидкостях руху теплоносія притеплоносія в камері розгону 3 сягає певної критичстрій працює неефективно ної швидкості, тобто починається процес адіабаЗ виходу турбулентної камери 4 через патрутичного стискування теплоносія з безперервним бок 13 теплоносій надходить в камеру стискування нарощуванням швидкості його руху, що призво5, в котрій за рахунок того, що и об'єм менший за дить до збільшення температури всередині кавіоб'єм камери 2, відбувається додаткове стискутаційних пухирів, що знаходяться в камері 3 внавання теплоносія, котре супроводжується збільслідок розкручування теплоносія в осьовому шенням турбулентного руху теплоносія за рахунок напрямку в камері 2 параболічного тіла 11, що знову призводить до ефективного збільшення температури теплоносія З виходу камери розгону 3 теплоносій через патрубок 12, що з'єднує камери 3 та 4, надходить Експериментально установлено, що в цьому в турбулентну камеру 4, в котрій створюється припристрої підвищення температури теплоносія відскорений в порівнянні з камерою 3 турбулентний бувається завдяки ряду факторів, таких як зміна рух теплоносія Внутрішня поверхня камери 4 має стану теплоносія внаслідок його прогону через виступи в вигляді параболічних тіл 11, розмір котвузли пристрою, створення зустрічних потоків для рих збільшується в напрямку руху теплоносія, що збільшення турбулентності теплоносія а також за створює додатковий турбулентний рух теплоносія рахунок багаторазової зміни макроструктури тепЦе необхідно для того, щоб збільшити КІЛЬКІСТЬ лоносія, котрий взаємодіє з фізичним вакуумом, в кавітаційних пухирів, при цьому збільшується міра тому числі і за рахунок утворення нескомпенсовастискування теплоносія в порівнянні з мірою його них електричних зарядів, які виникають в момент стискування в камері розгону 3 Коли тиск всерерозриву пухирів теплоносія, і ефективно взаємодині пухирів перевищує тиск в теплоносії, кавітадіють з вихорами фізичного вакууму за рахунок ційні пухирі розширюються, розриваються Незкоторсюнових полів мпенсовані електричні заряди, котрі утворюються З вихідного отвору 14 камери 5 нагрітий тепв момент розриву пухирів на їхніх стінках внаслілоносій подають на радіатори опалення або індок флуктуації розподілу присутніх в теплоносії шому споживачу ІОНІВ, формують свої торсюнові поля, як наслідок, Пристрої можливо з'єднувати послідовно для за рахунок власних тосюновіх полів спроможних досягнення бажаного результату ефективно взаємодіяти з фізичним вакуумом Це ,JL 15 \ V 2 V Фіг. 2 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 : „,
