Шина для дистальних міжфалангових суглобів пальців кисті

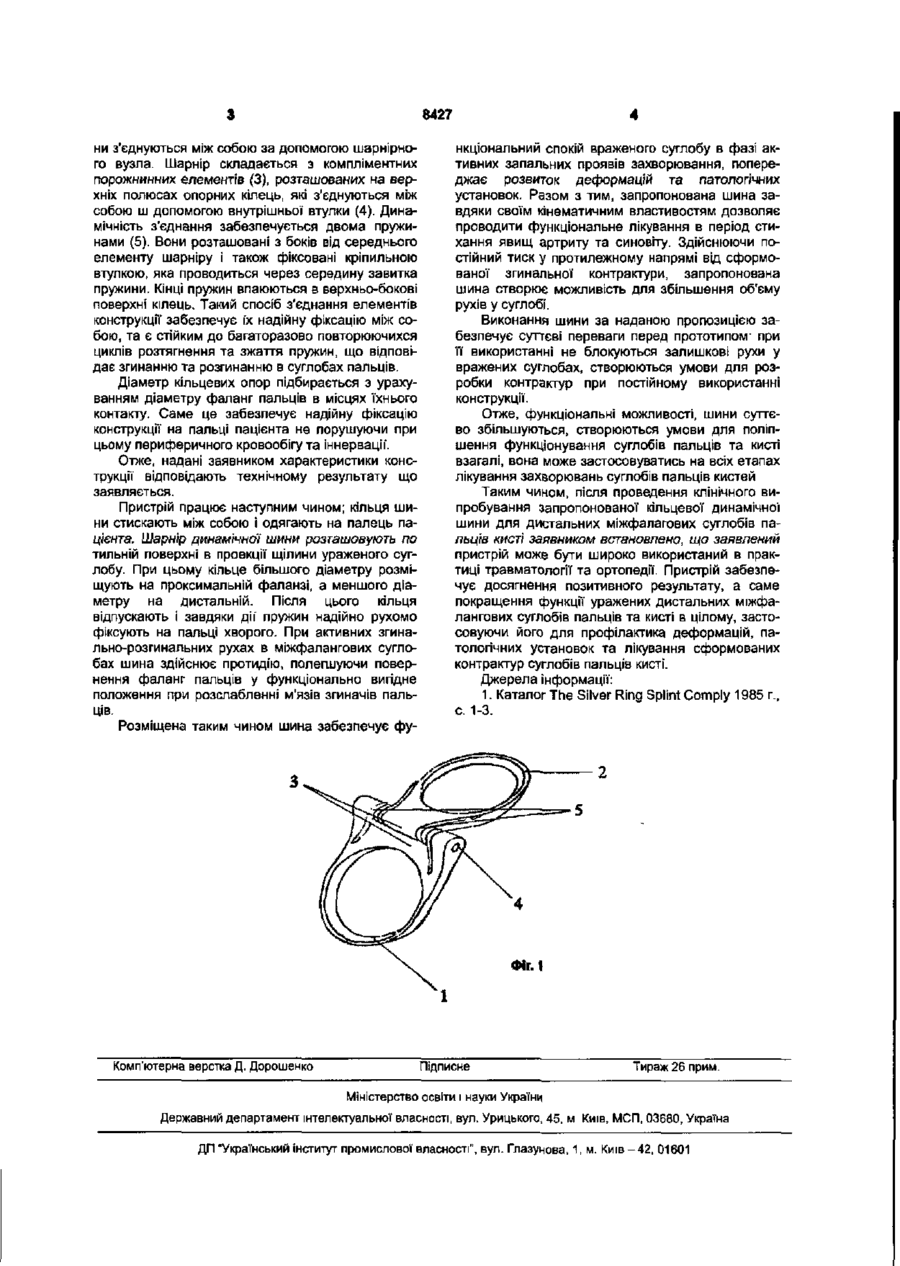

Шина для дистальних міжфалангових суглобів пальців кисті, котра складається із двох з'єднаних між собою кілець, яка відрізняється тим, що кільця з'єднуються між собою рухомо за допомогою шарнірного вузла та двох пружин. Корисна модель відноситься до медицини, а саме до пристроїв та улаштувань для ортопедичних та лікувальних цілей , в першу чергу деформацій кистей і може бути використаний в ортопедії та травматології для лікування контрактур та відновлення рухів в дистальних міжфалангових суглобах пальців. Відома шина яка складається з двох кілець, нерухомо з'єднаних між собою під кутом [1]. При цьому функціональні можливості відомої кільцевої шини є обмеженими в зв'язку з тим, що зазначений спосіб з'єднання елементів конструкції виключає залишкові рухи в міжфалангових суглобах, стабілізуючи фаланги пальців під визначеним кутом одна відносно одної, сприяє подальшому прогресуванню обмеження рухів в суглобах пальців. Обмежені механічні характеристики кільцевої шини не дозволяють використовувати її для проведення функціонального лікування хворих з контрактурами у міжфалангових суглобах кисті. Відомо, що контрактури при запальних враженнях суглобів у першу чергу зумовлені розвитком проліферативних та дегенеративнодистрофічних змін в капсульно-зв'язковому апараті. Ці тканини характеризуються надзвичайно малою здатністю до розтягнення при одномоментному застосуванні великих зусиль. Однак, при довготривалій дистракції невеликої сили відмічається подовження цих анатомічних структур. Саме на цьому принципі - хронічної мікроредрессації базується застосування динамічної кільцевидної шини для лікування та профілактики контрактур дистальних міжфалангових суглобів пальців кисті. зволила зберегти залишкові рухи у міжфалангових суглобах та разом з цим забезпечила можливість збільшення обсягу рухів у вражених суглобах, усувала патологічні установки фаланг пальців, та могла б застосовуватись для постійного використання. Поставлена задача вирішується тим, що в шині для дистальних міжфалангових суглобів пальців кисті, яка складається з двох з'єднаних між собою кілець, згідно технічного рішення, кільця з'єднані між собою рухомо за допомогою шарнірного вузла та двох пружин. Таким чином, сукупність суттєвих ознак знаходиться у причинно-наслідковому зв'язку з досягаємим технічним результатом. На фіг 1. зображена шина для дистальних міжфалангових суглобів пальців кистей, загальний вигляд Дані, які підтверджують можливість виготовлення об'єкту що заявляється з отриманням вище зазначеного технічного результату полягають у слідуючому елементи шини можуть бути виготовлені з нержавіючої сталі - матеріалу, який не викликає подразнень в місцях контакту зі шкірою. Складовими частинами шини є дві кільцеві опори (1, 2), які рухомо з'єднуються між собою Взаємопротилежні поверхні кілець знаходяться у паралельних площинах, що забезпечує більш рівномірне розподілення тиску в місцях контакту з фалангами пальців. Динамічні властивості конструкції окрім рухомого з'єднання забезпечуються двома пружинами, котрі розташовуються між з'єднувальними елементами кілець, та за допомогою центрально проведеної втулки об'єднуються в єдиний шарнірний вузол. В основу корисної моделі поставлено задачу розробити динамічну кільцевидну шину, яка б до Опорні кільцеві елементи запропонованої ши 1 00 8427 ни з'єднуються між собою за допомогою шарнірного вузла. Шарнір складається з компліментних порожнинних елементів (3), розташованих на верхніх полюсах опорних кілець, які з'єднуються між собою ш допомогою внутрішньої втулки (4). Динамічність з'єднання забезпечується двома пружинами (5). Вони розташовані з боків від середнього елементу шарніру і також фіксовані кріпильною втулкою, яка проводиться через середину завитка пружини. Кінці пружин впаюються в верхньо-бокові поверхні кілець. Такий спосіб з'єднання елементів конструкції забезпечує їх надійну фіксацію між собою, та є стійким до багаторазово повторюючихся циклів розтягнення та зжаття пружин, що відповідає згинанню та розгинанню в суглобах пальців. Діаметр кільцевих опор підбирається з урахуванням діаметру фаланг пальців в місцях їхнього контакту. Саме це забезпечує надійну фіксацію конструкції на пальці пацієнта не порушуючи при цьому периферичного кровообігу та іннервації'. Отже, надані заявником характеристики конструкції відповідають технічному результату що заявляється. Пристрій працює наступним чином; кільця шини стискають між собою іодягають на палець пацієнта. Шарнір динамічної шини розташовують по тильній поверхні в проекції щілини ураженого суглобу. При цьому кільце більшого діаметру розміщують на проксимальній фаланзі, а меншого діаметру на дистальній. Після цього кільця відпускають і завдяки дії" пружин надійно рухомо фіксують на пальці хворого. При активних згинально-розгинальних рухах в міжфалангових суглобах шина здійснює протидію, полегшуючи повернення фаланг пальців у функціонально вигідне положення при розслабленні м'язів згиначів пальців. нкціональний спокій враженого суглобу в фазі активних запальних проявів захворювання, попереджає розвиток деформацій та патологічних установок. Разом з тим, запропонована шина завдяки своїм кінематичним властивостям дозвопяє проводити функціональне лікування в період стихання явищ артриту та синовіту. Здійснюючи постійний тиск у протилежному напрямі від сформованої згинальної контрактури, запропонована шина створює можливість для збільшення об'єму рухів у суглобі. Виконання шини за наданою пропозицією забезпечує суттєві переваги перед прототипом1 при її використанні не блокуються залишкові рухи у вражених суглобах, створюються умови для розробки контрактур при постійному використанні конструкції. Отже, функціональні можливості, шини суттєво збільшуються, створюються умови для поліпшення функціонування суглобів пальців та кисті взагалі, вона може застосовуватись на всіх етапах лікування захворювань суглобів пальців кистей Таким чином, після проведення клінічного випробування запропонованої кільцевої динамічної шини для дистальних міжфалагових суглобів пальців кисті заявником встановлено, що заявлений пристрій може бути широко використаний в практиці травматології та ортопеди. Пристрій забезпечує досягнення позитивного результату, а саме покращення функції уражених дистальних міжфалангових суглобів пальців та кисті в цілому, застосовуючи його для профілактика деформацій, патологічних установок та лікування сформованих контрактур суглобів пальців кисті. Джерела інформації: 1. Каталог The Silver Ring Splint Comply 1985 г., с. 1-3. Розміщена таким чином шина забезпечує фу Фіг. 1 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицькогс, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
