Система забезпечення сухості заглибленої частини споруди
Формула / Реферат
Система забезпечення сухості заглибленої частини споруди, що включає заглиблену частину споруди, що захищена за периметром глинистою стінкою, а знизу глинистим екраном, які утворюють суцільний глинистий екран; містить водозбірник, розташований між боковими стінками заглибленої частини споруди та захисним глинистим екраном по периметру заглибленої частини споруди, верхня частина якого має вільну повітряну зону, перекриту вимощенням, містить систему видалення акумульованої у водозбірнику води, яка складається з ниток теплопровідного електричного кабелю, кількість яких та марка залежить від глибини заглибленої частини споруди, яка відрізняється тим, що система видалення акумульованої у водозбірнику води реалізує поступове включення ниток теплопровідного електричного кабелю, починаючи з самої верхньої нитки, в верхній частині повністю заповненого ґрунтом водозбірника розміщено перфоровану горизонтальну дрену для відводу зібраної води в стандартний дренажний колодязь.
Текст

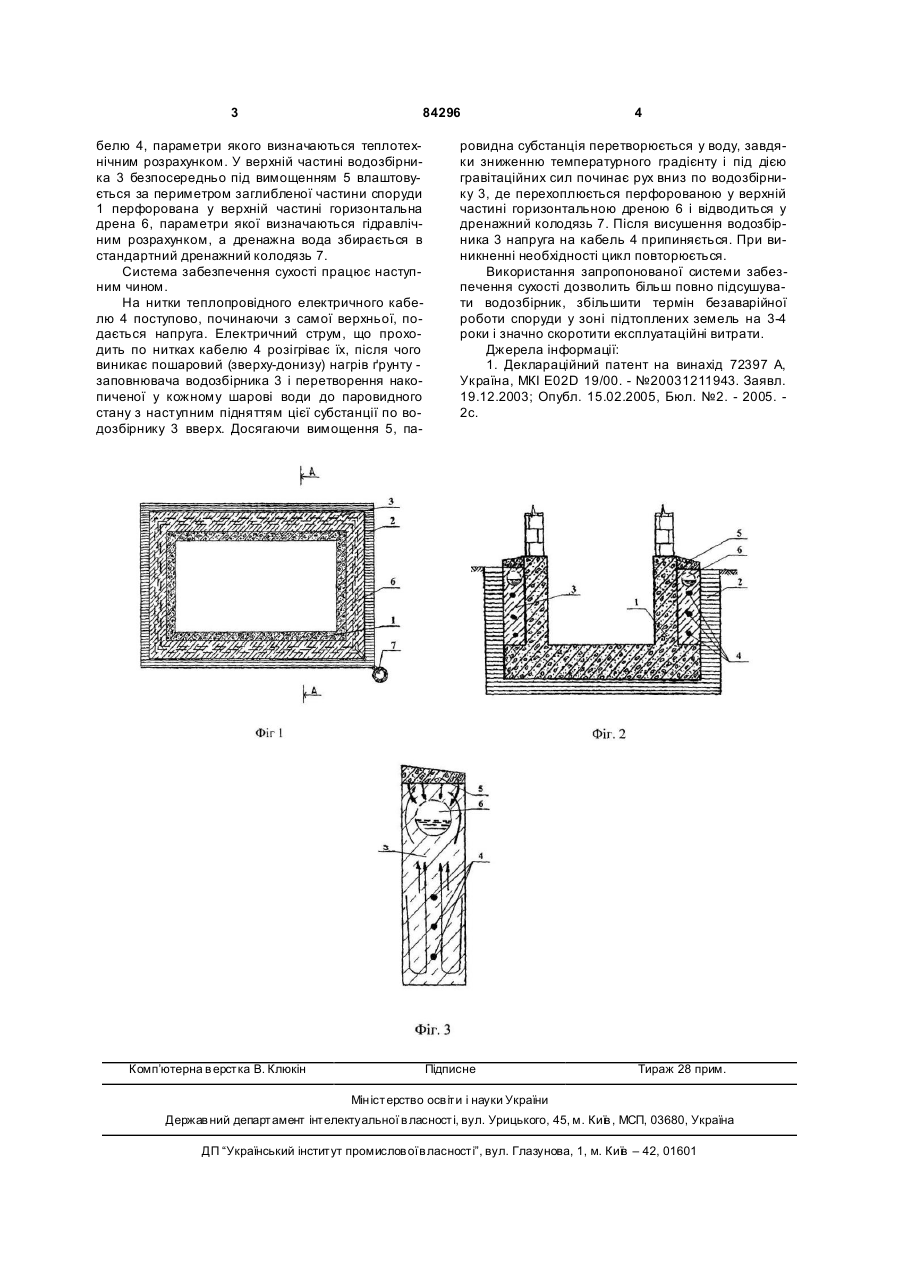

Система забезпечення сухості заглибленої частини споруди, що включає заглиблену частину споруди, що захищена за периметром глинистою стінкою, а знизу глинистим екраном, які утворюють суцільний глинистий екран; містить водозбірник, 3 84296 белю 4, параметри якого визначаються теплотехнічним розрахунком. У верхній частині водозбірника 3 безпосередньо під вимощенням 5 влаштовується за периметром заглибленої частини споруди 1 перфорована у верхній частині горизонтальна дрена 6, параметри якої визначаються гідравлічним розрахунком, а дренажна вода збирається в стандартний дренажний колодязь 7. Система забезпечення сухості працює наступним чином. На нитки теплопровідного електричного кабелю 4 поступово, починаючи з самої верхньої, подається напруга. Електричний струм, що проходить по нитках кабелю 4 розігріває їх, після чого виникає пошаровий (зверху-донизу) нагрів ґрунту заповнювача водозбірника 3 і перетворення накопиченої у кожному шарові води до паровидного стану з наступним підняттям цієї субстанції по водозбірнику 3 вверх. Досягаючи вимощення 5, па Комп’ютерна в ерстка В. Клюкін 4 ровидна субстанція перетворюється у воду, завдяки зниженню температурного градієнту і під дією гравітаційних сил починає рух вниз по водозбірнику 3, де перехоплюється перфорованою у верхній частині горизонтальною дреною 6 і відводиться у дренажний колодязь 7. Після висушення водозбірника 3 напруга на кабель 4 припиняється. При виникненні необхідності цикл повторюється. Використання запропонованої системи забезпечення сухості дозволить більш повно підсушувати водозбірник, збільшити термін безаварійної роботи споруди у зоні підтоплених земель на 3-4 роки і значно скоротити експлуатаційні витрати. Джерела інформації: 1. Деклараційний патент на винахід 72397 А, Україна, МКІ E02D 19/00. - №20031211943. Заявл. 19.12.2003; Опубл. 15.02.2005, Бюл. №2. - 2005. 2с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for provision of dryness of deep part of construction
Автори англійськоюLadychuk Dmytro Oleksandrovych
Назва патенту російськоюСистема обеспечения сухости углубленной части сооружения
Автори російськоюЛадычук Дмитрий Александрович
МПК / Мітки
МПК: E02D 19/00
Мітки: заглибленої, сухості, споруди, забезпечення, система, частини
