Рекурсивний фільтр
Формула / Реферат
Рекурсивний фільтр, що містить суматор, підсилювач, елемент затримки, який відрізняється тим, що він складається з щонайменше двох послідовних блоків, кожний з яких містить підсилювач входу, підсилювач виходу фільтра, інверсний вихід якого сполучений разом з виходом попереднього блока і виходом підсилювача входу з входом першого суматора, з'єднаного через масштабуючий підсилювач з входом другого суматора, другий вхід якого сполучений з виходом елемента затримки, вхід якого підключений до виходу другого суматора, який є виходом блока, а вхід фільтра сполучений зі всіма підсилювачами входу з коефіцієнтами передачі, відповідними коефіцієнтам чисельника формули закону, який описує передавальну функцію фільтра, вихід фільтра сполучений зі всіма входами підсилювачів виходу з коефіцієнтами передачі, відповідними коефіцієнтам знаменника формули закону, який описує передавальну функцію фільтра, причому вихід останнього блока є виходом фільтра.
Текст

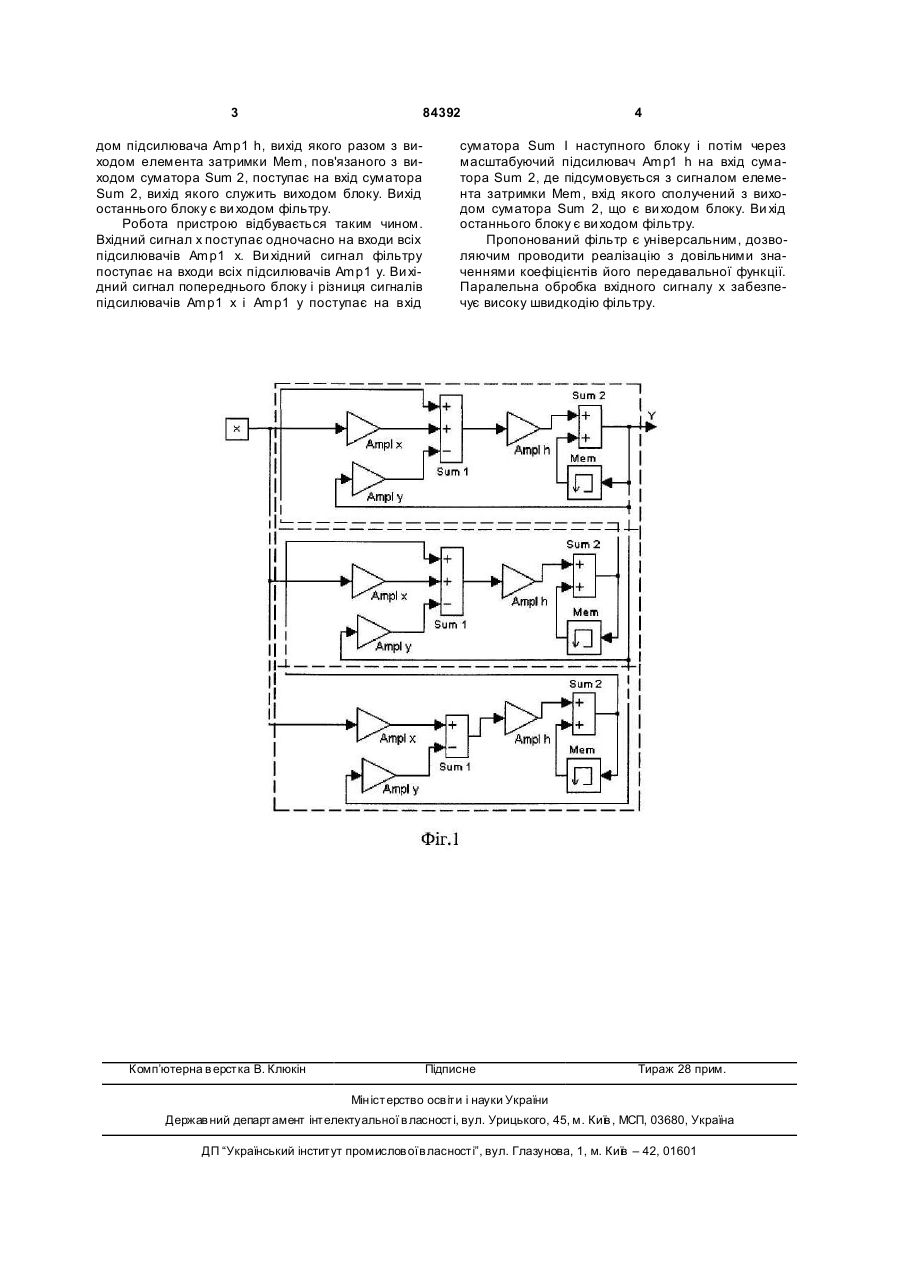

Рекурсивний фільтр, що містить суматор, підсилювач, елемент затримки, який відрізняється тим, що він складається з щонайменше двох послідовних блоків, кожний з яких містить підсилювач входу, підсилювач ви ходу фільтра, інверсний 3 84392 дом підсилювача Amp1 h, вихід якого разом з виходом елемента затримки Mem, пов'язаного з виходом суматора Sum 2, поступає на вхід суматора Sum 2, вихід якого служить виходом блоку. Вихід останнього блоку є ви ходом фільтру. Робота пристрою відбувається таким чином. Вхідний сигнал х поступає одночасно на входи всіх підсилювачів Amp1 х. Ви хідний сигнал фільтру поступає на входи всіх підсилювачів Amp1 у. Ви хідний сигнал попереднього блоку і різниця сигналів підсилювачів Amp1 x і Amp1 у поступає на вхід Комп’ютерна в ерстка В. Клюкін 4 суматора Sum I наступного блоку і потім через масштабуючий підсилювач Amp1 h на вхід суматора Sum 2, де підсумовується з сигналом елемента затримки Mem, вхід якого сполучений з виходом суматора Sum 2, що є ви ходом блоку. Ви хід останнього блоку є ви ходом фільтру. Пропонований фільтр є універсальним, дозволяючим проводити реалізацію з довільними значеннями коефіцієнтів його передавальної функції. Паралельна обробка вхідного сигналу х забезпечує високу швидкодію фільтру. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRecursive filter
Автори англійськоюDolhin Volodymyr Prohorovych
Назва патенту російськоюРекурсивный фильтр
Автори російськоюДолгин Владимир Прохорович
МПК / Мітки
МПК: G05B 13/00, G05B 5/00
Мітки: рекурсивний, фільтр
