Сито збірне

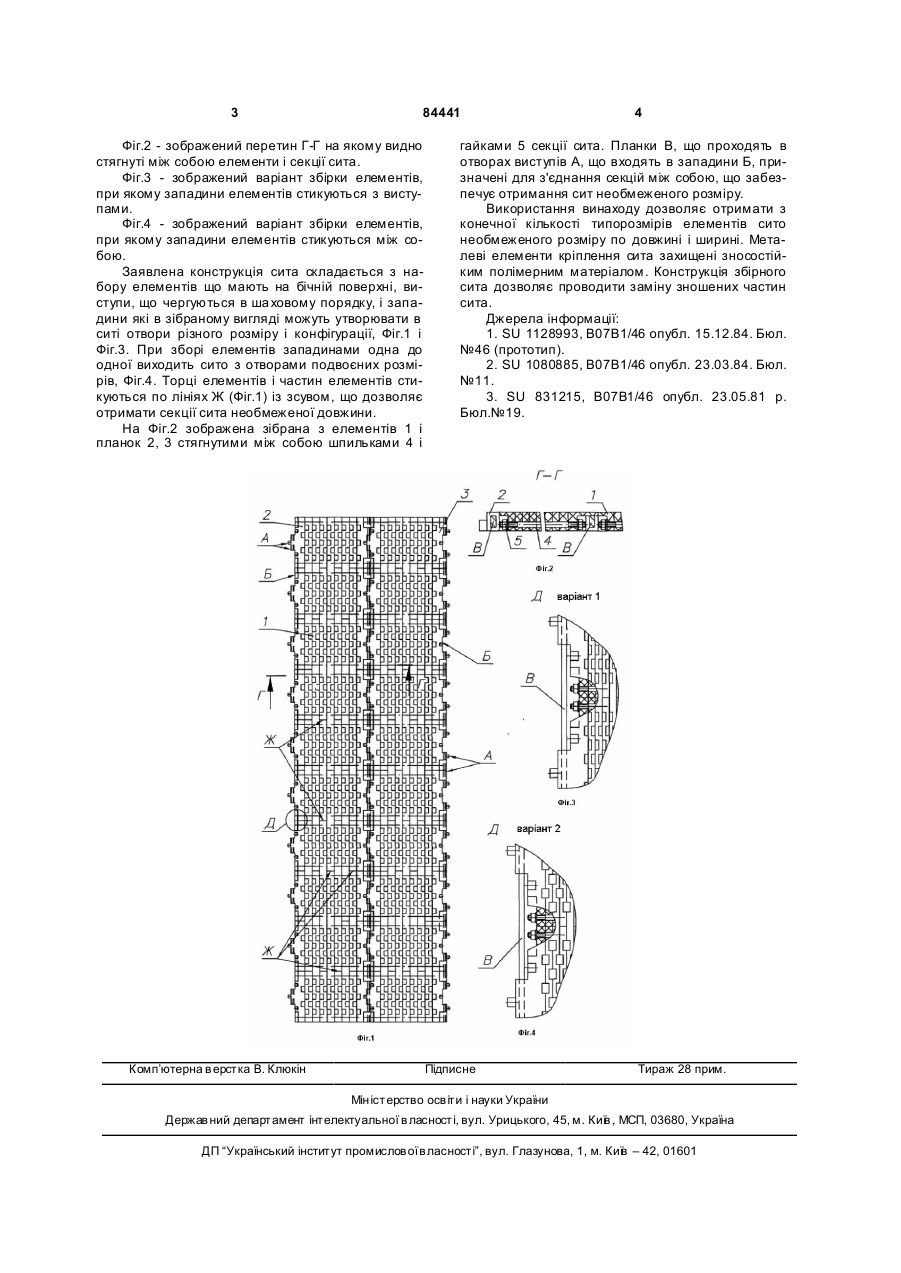

Сито збірне, що складається із з'єднаних між собою секцій, складених із еластичних елементів у вигляді стрічок, виготовлених з полімерних матеріалів, які мають на бічних поверхнях почергово виконані в шаховому порядку виступи і западини, які утворюють при з'єднанні секцій отвори сита, яке відрізняється тим, що виступи і западини на бічній поверхні еластичних елементів мають прямокутну форму, еластичні елементи з'єднані між собою за допомогою розташованих всередині них шпилькових з'єднань, а секції з'єднані між собою за допомогою планок, які розташовані всередині еластичних елементів. Винахід відноситься до області розділення і сортування твердих частинок, зокрема, до елементів сит для просіву нерудних і рудни х матеріалів, що виготовляються з полімерних композицій, що володіють підвищеною зносостійкістю і може бути використано в гірничорудній промисловості, промисловості будівельних матеріалів. Сито збірне виготовлене з полімерних матеріалів підвищеної зносостійкості, володіє довговічністю, високим опором розриву і здатністю витримувати великий тиск. Відоме сито гуркоту, що включає еластичні стрічки з періодичними виступами, розміщеними із зазором щодо суміжної стрічки [2]. Проте дана конструкція трудомістка у виготовленні, а жорсткість полотна сита досягається натягненням стрічок. Серед відомих конструкцій сит існує сито, що має потовщення еластичного елементу у вигляді верхніх і нижніх пазів [3]. Недоліком цього сита є те, що скріпляючи планки знаходяться зовні зносостійкого матеріалу і підтверджені інтенсивному зносу. Найбільш близьким до того, що заявляється по технічній суті і результату, що досягається, є збірне сито з гуми [1], що включає секції у вигляді набору смуг з виступами і западинами на бічних поверхнях. Недоліком даного сита є те, що отримана конструкція сита має геометричне складну поверхню прилягання стрічок між собою, низьку жорсткість полотна збірного сита, трудомісткість виготовлення стрічок. Завдання даного винаходу направлене на підвищення експлуатаційної довговічності сит із застосуванням полімерів , що володіють еластичними властивостями, зменшення трудомісткості їх виготовлення і збірки. Поставлене завдання досягається тим, що в збірному ситі секції виготовляються з окремих елементів у вигляді стрічок, що мають виконані в шаховому порядку, виступи і западини прямокутної конфігурації, що не вимагають для виробництва складного устаткування і оснащення. Металеві стягуючі, у вигляді шпильок елементи, найбільш схильні до зносу в процесі експлуатації знаходяться всередині еластомерного матеріалу, що при зборі забезпечує отримання секцій необмеженої довжини. Крім того, з'єднання секцій між собою дозволяє забезпечити безперервність монтажу секцій. Перелік фігур креслення: Фіг.1 - зображено сито збірне вигляд в плані. (19) UA (11) 84441 (13) C2 (21) a200604960 (22) 04.05.2006 (24) 27.10.2008 (31) a 20050617 (32) 22.06.2005 (33) BY (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) РУСЄЦКІЙ ВАЛЄРІЙ ВІКТОРОВІЧ, МЄЛЬНІКОВ ВЯЧЄСЛАВ ІВАНОВІЧ, МАКСІМОВА ВАЛЄНТІНА ПЄТРОВНА, МІХЄДОВ НІКОЛАЙ НІКОЛАЄВІЧ, ЄВСТРАТОВА ГАЛІН А СЄРГЄЄВНА, РУСЄЦКАЯ ІРІНА ГРІГОРЬЄВНА, БОРОДЬКО СЄРГЄЙ ІВАНОВІЧ (73) ОТКРИТОЄ АКЦІОНЄРНОЄ ОБЩЄСТВО "БЄЛАРУСЬРЄЗІНОТЄХНІКА" (56) UA 44480, B 07 B 1/46, 15.02.2002 SU 1227262, B 07 B 1/04, 30.04.1986 3 84441 Фіг.2 - зображений перетин Г-Г на якому видно стягнуті між собою елементи і секції сита. Фіг.3 - зображений варіант збірки елементів, при якому западини елементів стикуються з виступами. Фіг.4 - зображений варіант збірки елементів, при якому западини елементів стикуються між собою. Заявлена конструкція сита складається з набору елементів що мають на бічній поверхні, виступи, що чергуються в ша ховому порядку, і западини які в зібраному вигляді можуть утворювати в ситі отвори різного розміру і конфігурації, Фіг.1 і Фіг.3. При зборі елементів западинами одна до одної виходить сито з отворами подвоєних розмірів, Фіг.4. Торці елементів і частин елементів стикуються по лініях Ж (Фіг.1) із зсувом, що дозволяє отримати секції сита необмеженої довжини. На Фіг.2 зображена зібрана з елементів 1 і планок 2, 3 стягнутими між собою шпильками 4 і Комп’ютерна в ерстка В. Клюкін 4 гайками 5 секції сита. Планки В, що проходять в отворах виступів А, що входять в западини Б, призначені для з'єднання секцій між собою, що забезпечує отримання сит необмеженого розміру. Використання винаходу дозволяє отримати з конечної кількості типорозмірів елементів сито необмеженого розміру по довжині і ширині. Металеві елементи кріплення сита захищені зносостійким полімерним матеріалом. Конструкція збірного сита дозволяє проводити заміну зношених частин сита. Джерела інформації: 1. SU 1128993, В07В1/46 опубл. 15.12.84. Бюл. №46 (прототип). 2. SU 1080885, В07В1/46 опубл. 23.03.84. Бюл. №11. 3. SU 831215, В07В1/46 опубл. 23.05.81 р. Бюл.№19. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
