Спосіб захисту металевої арматури в залізобетонних конструкціях

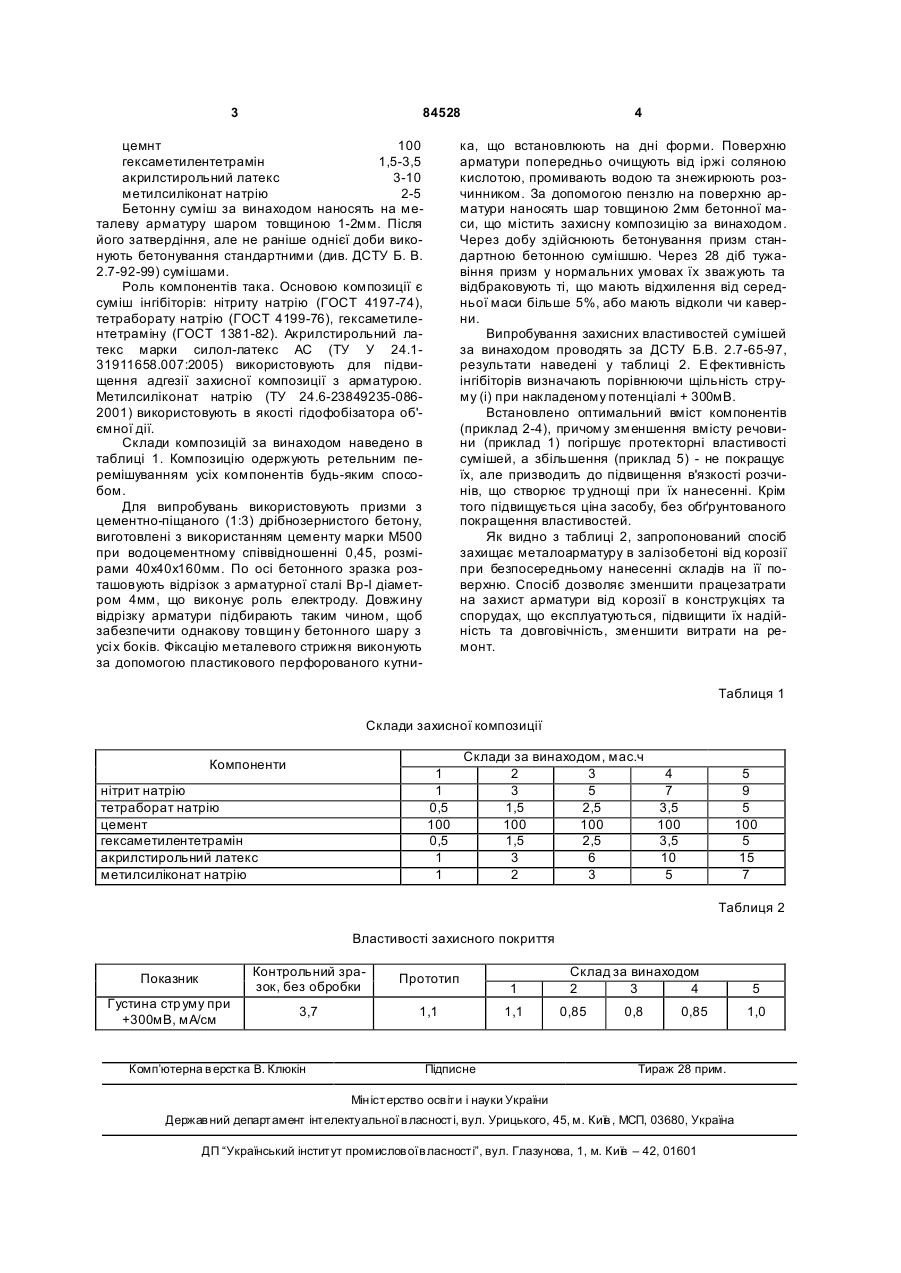

1. Спосіб захисту металевої арматури в залізобетонних конструкціях від атмосферної корозії, C2 2 (19) 1 3 84528 цемнт 100 гексаметилентетрамін 1,5-3,5 акрилстирольний латекс 3-10 метилсиліконат натрію 2-5 Бетонну суміш за винаходом наносять на металеву арматуру шаром товщиною 1-2мм. Після його затвердіння, але не раніше однієї доби виконують бетонування стандартними (див. ДСТУ Б. В. 2.7-92-99) сумішами. Роль компонентів така. Основою композиції є суміш інгібіторів: нітриту натрію (ГОСТ 4197-74), тетраборату натрію (ГОСТ 4199-76), гексаметилентетраміну (ГОСТ 1381-82). Акрилстирольний латекс марки силол-латекс AC (ТУ У 24.131911658.007:2005) використовують для підвищення адгезії захисної композиції з арматурою. Метилсиліконат натрію (ТУ 24.6-23849235-0862001) використовують в якості гідофобізатора об'ємної дії. Склади композицій за винаходом наведено в таблиці 1. Композицію одержують ретельним перемішуванням усіх компонентів будь-яким способом. Для випробувань використовують призми з цементно-піщаного (1:3) дрібнозернистого бетону, виготовлені з використанням цементу марки М500 при водоцементному співвідношенні 0,45, розмірами 40x40x160мм. По осі бетонного зразка розташовують відрізок з арматурної сталі Bp-I діаметром 4мм, що виконує роль електроду. Довжину відрізку арматури підбирають таким чином, щоб забезпечити однакову товщин у бетонного шару з усі х боків. Фіксацію металевого стрижня виконують за допомогою пластикового перфорованого кутни 4 ка, що встановлюють на дні форми. Поверхню арматури попередньо очищують від іржі соляною кислотою, промивають водою та знежирюють розчинником. За допомогою пензлю на поверхню арматури наносять шар товщиною 2мм бетонної маси, що містить захисну композицію за винаходом. Через добу здійснюють бетонування призм стандартною бетонною сумішшю. Через 28 діб тужавіння призм у нормальних умовах їх зважують та відбраковують ті, що мають відхилення від середньої маси більше 5%, або мають відколи чи каверни. Випробування захисних властивостей сумішей за винаходом проводять за ДСТУ Б.В. 2.7-65-97, результати наведені у таблиці 2. Ефективність інгібіторів визначають порівнюючи щільність струму (і) при накладеному потенціалі + 300мВ. Встановлено оптимальний вміст компонентів (приклад 2-4), причому зменшення вмісту речовини (приклад 1) погіршує протекторні властивості сумішей, а збільшення (приклад 5) - не покращує їх, але призводить до підвищення в'язкості розчинів, що створює тр уднощі при їх нанесенні. Крім того підвищується ціна засобу, без обґрунтованого покращення властивостей. Як видно з таблиці 2, запропонований спосіб захищає металоарматуру в залізобетоні від корозії при безпосередньому нанесенні складів на її поверхню. Спосіб дозволяє зменшити працезатрати на захист арматури від корозії в конструкціях та спорудах, що експлуатуються, підвищити їх надійність та довговічність, зменшити витрати на ремонт. Таблиця 1 Склади захисної композиції Компоненти 1 1 0,5 100 0,5 1 1 нітрит натрію тетраборат натрію цемент гексаметилентетрамін акрилстирольний латекс метилсиліконат натрію Склади за винаходом, мас.ч 2 3 4 3 5 7 1,5 2,5 3,5 100 100 100 1,5 2,5 3,5 3 6 10 2 3 5 5 9 5 100 5 15 7 Таблиця 2 Властивості захисного покриття Показник Контрольний зразок, без обробки Прототип Густина стр уму при +300мВ, мА/см 3,7 1,1 Комп’ютерна в ерстка В. Клюкін 1 1,1 Підписне Склад за винаходом 2 3 4 0,85 0,8 0,85 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 1,0
