Спосіб захисту металевої арматури в залізобетонних конструкціях

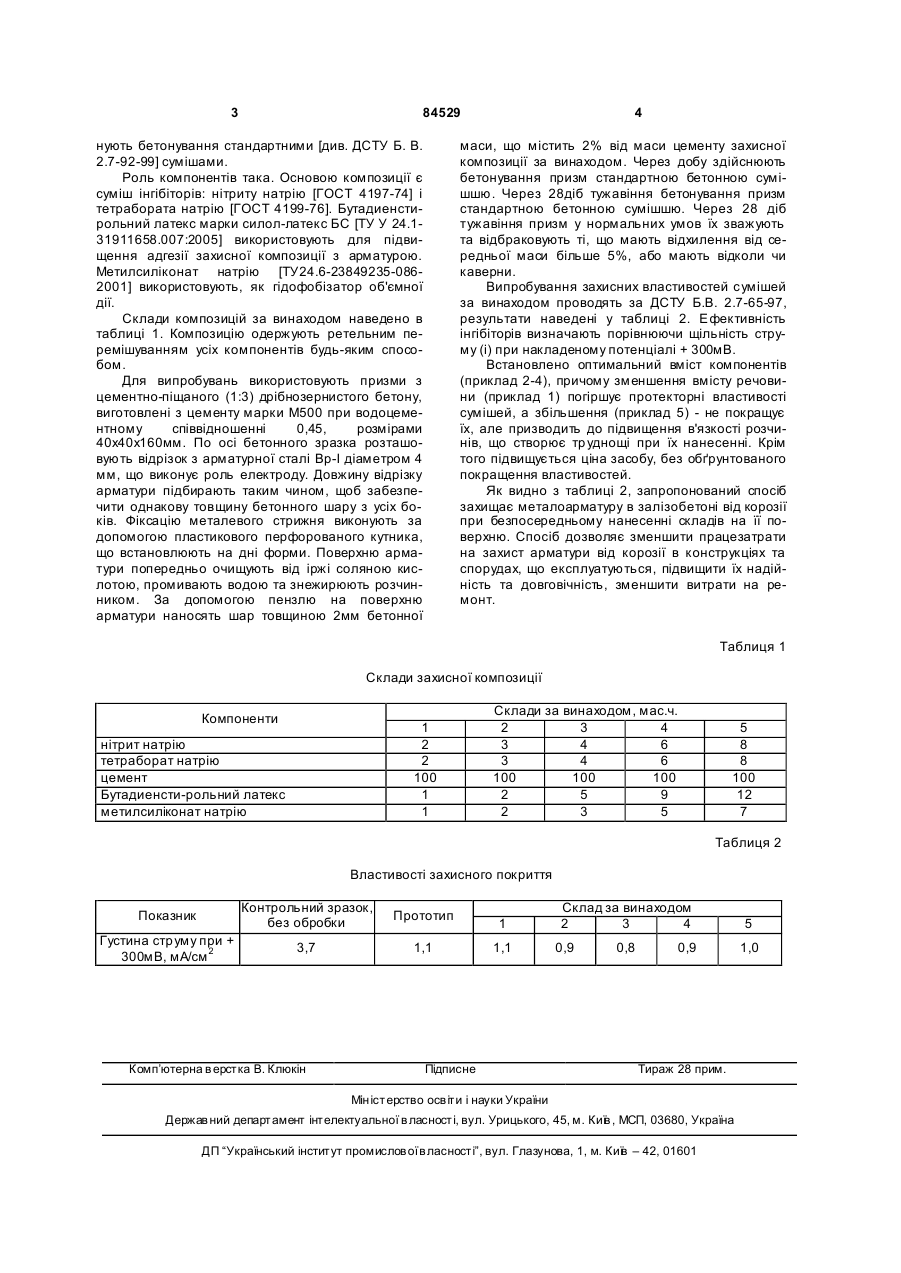

1. Спосіб захисту металевої арматури в залізобетонних конструкціях від атмосферної корозії, 3 84529 нують бетонування стандартними [див. ДСТУ Б. В. 2.7-92-99] сумішами. Роль компонентів така. Основою композиції є суміш інгібіторів: нітриту натрію [ГОСТ 4197-74] і тетрабората натрію [ГОСТ 4199-76]. Бутадиенстирольний латекс марки силол-латекс БС [ТУ У 24.131911658.007:2005] використовують для підвищення адгезії захисної композиції з арматурою. Метилсиліконат натрію [ТУ24.6-23849235-0862001] використовують, як гідофобізатор об'ємної дії. Склади композицій за винаходом наведено в таблиці 1. Композицію одержують ретельним перемішуванням усіх компонентів будь-яким способом. Для випробувань використовують призми з цементно-піщаного (1:3) дрібнозернистого бетону, виготовлені з цементу марки М500 при водоцементному співвідношенні 0,45, розмірами 40x40x160мм. По осі бетонного зразка розташовують відрізок з арматурної сталі Bp-I діаметром 4 мм, що виконує роль електроду. Довжину відрізку арматури підбирають таким чином, щоб забезпечити однакову товщину бетонного шару з усіх боків. Фіксацію металевого стрижня виконують за допомогою пластикового перфорованого кутника, що встановлюють на дні форми. Поверхню арматури попередньо очищують від іржі соляною кислотою, промивають водою та знежирюють розчинником. За допомогою пензлю на поверхню арматури наносять шар товщиною 2мм бетонної 4 маси, що містить 2% від маси цементу захисної композиції за винаходом. Через добу здійснюють бетонування призм стандартною бетонною сумішшю. Через 28діб тужавіння бетонування призм стандартною бетонною сумішшю. Через 28 діб тужавіння призм у нормальних умов їх зважують та відбраковують ті, що мають відхилення від середньої маси більше 5%, або мають відколи чи каверни. Випробування захисних властивостей сумішей за винаходом проводять за ДСТУ Б.В. 2.7-65-97, результати наведені у таблиці 2. Ефективність інгібіторів визначають порівнюючи щільність струму (i) при накладеному потенціалі + 300мВ. Встановлено оптимальний вміст компонентів (приклад 2-4), причому зменшення вмісту речовини (приклад 1) погіршує протекторні властивості сумішей, а збільшення (приклад 5) - не покращує їх, але призводить до підвищення в'язкості розчинів, що створює тр уднощі при їх нанесенні. Крім того підвищується ціна засобу, без обґрунтованого покращення властивостей. Як видно з таблиці 2, запропонований спосіб захищає металоарматуру в залізобетоні від корозії при безпосередньому нанесенні складів на її поверхню. Спосіб дозволяє зменшити працезатрати на захист арматури від корозії в конструкціях та спорудах, що експлуатуються, підвищити їх надійність та довговічність, зменшити витрати на ремонт. Таблиця 1 Склади захисної композиції Компоненти 1 2 2 100 1 1 нітрит натрію тетраборат натрію цемент Бутадиенсти-рольний латекс метилсиліконат натрію Склади за винаходом, мас.ч. 2 3 4 3 4 6 3 4 6 100 100 100 2 5 9 2 3 5 5 8 8 100 12 7 Таблиця 2 Властивості захисного покриття Показник Контрольний зразок, без обробки Прототип Густина струму при + 300мВ, мА/см 2 3,7 1,1 Комп’ютерна в ерстка В. Клюкін 1 1,1 Підписне Склад за винаходом 2 3 4 0,9 0,8 0,9 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 1,0
