Полімерний ковпак для захисту від пошкоджень торцевих частин труби
Формула / Реферат
Полімерний ковпак для захисту від пошкоджень торцевих частин труби, що включає циліндричний порожнистий корпус, відлитий у вигляді оболонки з дном, який відрізняється тим, що на внутрішній поверхні корпусу виконано щонайменше два ущільнювальні кільцеві виступи, які розміщені горизонтально по периметру корпусу на відстані ширини фаски, в нижній частині корпусу, яка складає 3/5 висоти стінки корпусу, виконано вертикальні півконусні виступи, а в дні корпусу виконано щонайменше два отвори для виходу повітря із труби.
Текст

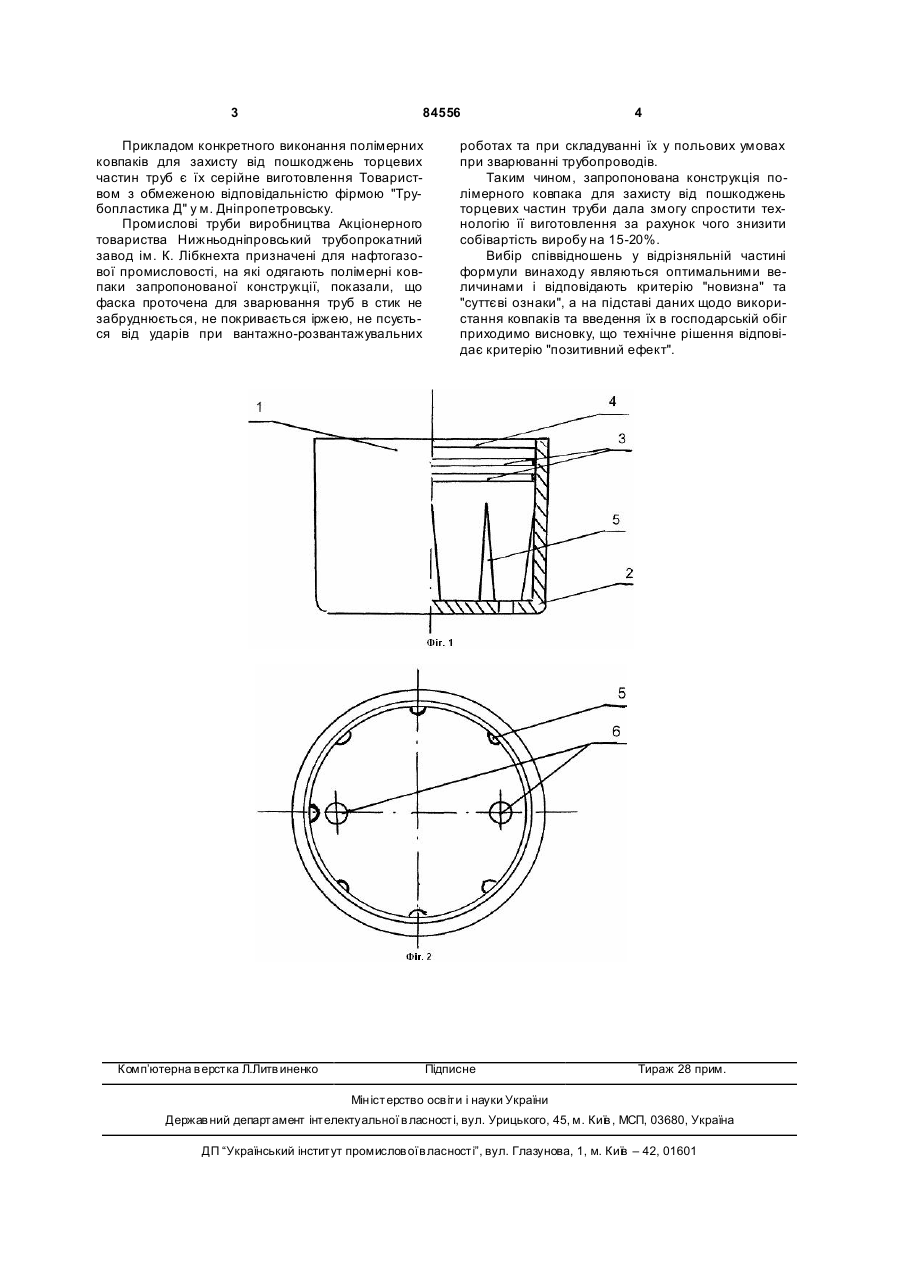

Полімерний ковпак для захисту від пошкоджень торцевих частин труби, що включає циліндричний порожнистий корпус, відлитий у вигляді оболонки з дном, який відрізняється тим, що на внутрішній поверхні корпусу виконано щонайменше два ущільнювальні кільцеві виступи, які розміщені горизонтально по периметру корпусу на відстані ширини фаски, в нижній частині корпусу, яка складає 3/5 висоти стінки корпусу, виконано вертикальні півконусні виступи, а в дні корпусу виконано щонайменше два отвори для виходу повітря із труби. (19) (21) a200507797 (22) 05.08.2005 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) БРИНЗА ВАЛЕРІЙ МИКОЛАЙОВИЧ, UA (73) БРИНЗА ВАЛЕРІЙ МИКОЛАЙОВИЧ, UA (56) UA 65218 15.03.2004 US 2003201266 30.10.2003 GB 190926324 12.05.1910 UA 45281 15.03.2002 UA 5635 15.03.2005 UA 67059 15.06.2004 UA 74400 15.12.2004 3 84556 Прикладом конкретного виконання полімерних ковпаків для захисту від пошкоджень торцевих частин труб є їх серійне виготовлення Товариством з обмеженою відповідальністю фірмою "Трубопластика Д" у м. Дніпропетровську. Промислові труби виробництва Акціонерного товариства Нижньодніпровський трубопрокатний завод ім. К. Лібкнехта призначені для нафтогазової промисловості, на які одягають полімерні ковпаки запропонованої конструкції, показали, що фаска проточена для зварювання труб в стик не забруднюється, не покривається іржею, не псується від ударів при вантажно-розвантажувальних Комп’ютерна в ерстка Л.Литв иненко 4 роботах та при складуванні їх у польових умовах при зварюванні трубопроводів. Таким чином, запропонована конструкція полімерного ковпака для захисту від пошкоджень торцевих частин труби дала змогу спростити технологію її виготовлення за рахунок чого знизити собівартість виробу на 15-20%. Вибір співвідношень у відрізняльній частині формули винаходу являються оптимальними величинами і відповідають критерію "новизна" та "суттєві ознаки", а на підставі даних щодо використання ковпаків та введення їх в господарській обіг приходимо висновку, що технічне рішення відповідає критерію "позитивний ефект". Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPolymeric cap for protection against damages of end parts of pipe
Автори англійськоюBrynza Valerii Mykolaiovych
Назва патенту російськоюПолимерный колпак для защиты от повреждений торцевых частей трубы
Автори російськоюБрынза Валерий Николаевич
МПК / Мітки
МПК: B65D 59/00
Мітки: частин, захисту, торцевих, полімерний, пошкоджень, ковпак, трубі
