Полімерний ковпак для захисту поверхневої різьбової нарізки труби

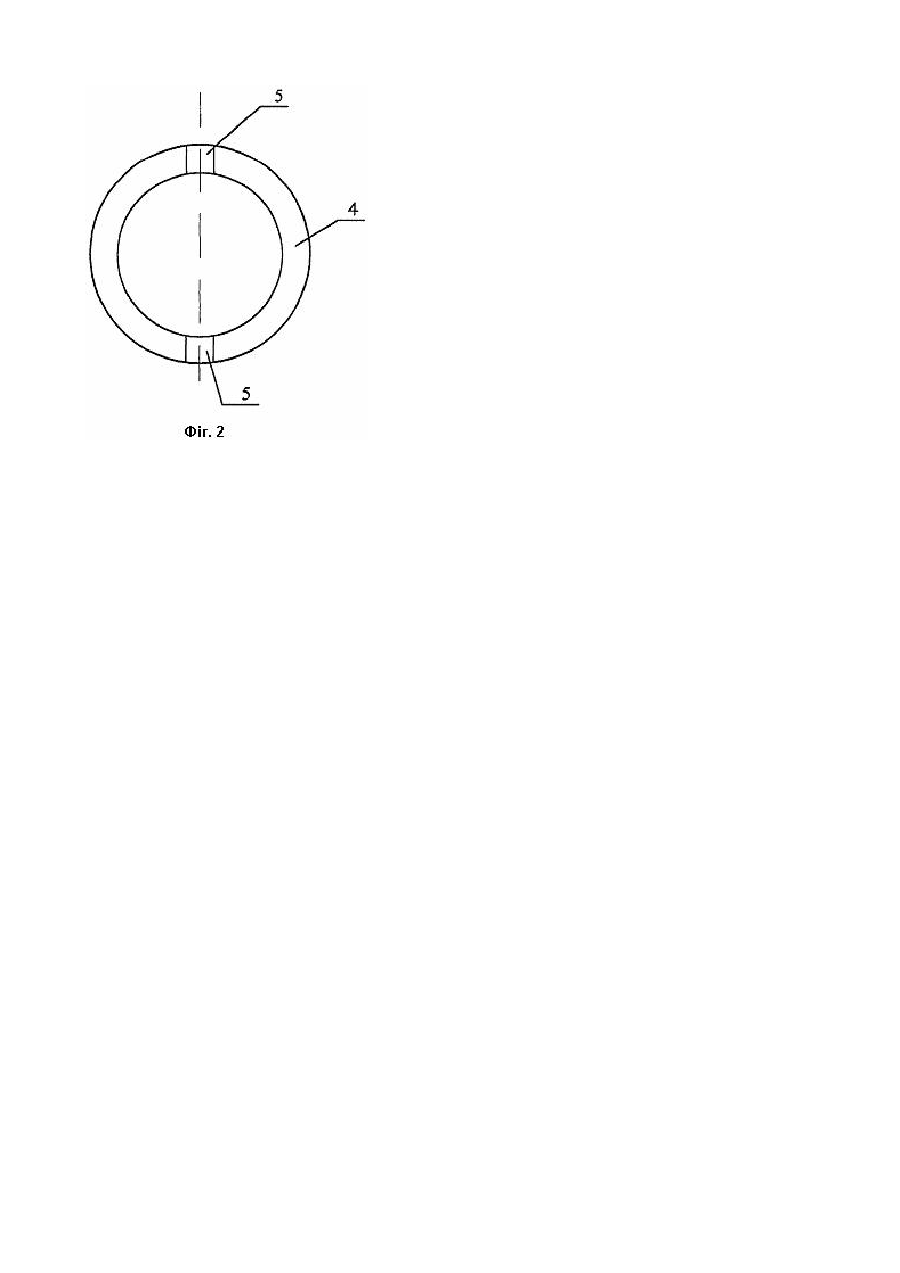

Винахід відноситься до ковпаків для захисту поверхневої різьбової нарізки на трубах, переважно газоліфтних, які використовуються в нафтогазовій промисловості і можуть бути використані для захисту різьбової нарізки на трубах в других галузях. Уже відомі ковпаки, що виготовлені із полімерного матеріалу, які представлені у вигляді кільцеподібного елементу з дном і амортизатором. Частина кільцеподібного елементу має різьбову нарізку, а стінки її у подовжньому перерізі мають вигляд конуса. Верхня кромка амортизатора також має форму конуса [див. США, № 6367508, кл. В65д 59/00] - аналог. Недоліком аналога є те, що конусоподібна верхня кромка амортизатора робить ковпак ненадійним при бокових ударах в період погрузочно-розгрузочних робіт. Найближчим по технічній суті до заявляємого винаходу є уже відома охоронна деталь для захисту різі труб, яка включає металеву обичайку і виконаний з еластичного матеріалу кільцеподібний елемент з нарізною ділянкою, профіль якої має можливість сполучення з захищеною різзю, при цьому кільцеподібний елемент з еластичного матеріалу оснащений дном і армований сталевою обичайкою, що виконана перфорованою і розміщена в тілі кільцеподібного елементу між нарізною ділянкою і протилежною його стороною, а еластичний матеріал кільцеподібного елементу являє собою полімерну композицію, коефіцієнт температурного розширення якої складає 0,3-1,0´10-4град. Отвори перфорованої обичайки заповнені полімерною композицією, і їх сумарна площа відноситься до іншої площі її поверхні, як коефіцієнти лінійного термічного розширення сталі обичайки і полімерної композиції, причому ширина вершини профілю двох останніх витків нарізної ділянки кільцеподібного елементу більше на 18-20% ширини вершини профілю попередніх витків [див. патент України, №45281А, МКВ 7В65Д59/06, №3/2002, C. 4.50] - прототип. Недоліком конструкції відомої охоронної деталі для захисту різі труб є те, що вона ємна, не технологічна при виготовленні, складна по конструкції і дорога по собівартості. В основу винаходу поставлена задача спростити конструкцію, знизити собівартість і збільшити технологічність за рахунок того, що ковпак для захисту поверхневої різьбової нарізки виконаний способом лиття із полімерного матеріалу без металевої обичайки. На внутрішній поверхні ковпака виконана широкошагова різьбова нарізка закругленої форми, яка дає можливість сполучення ковпака і труби з аналогічною різьбовою нарізкою, причому нарізка розміщена на відстані 2/8 глибини робочої частини ковпака, а на бортовій частині на відстані 1/10 висоти корпуса, виконано принаймні два прямокутні шліци для нагвинчування ковпака на трубу. Суть винаходу пояснюється кресленням, де на Фіг.1 подано ковпак з частковим розрізом, а на Фіг.2 вигляд ковпака зверху. Полімерний ковпак, що зображений на Фіг.1 і 2 включає циліндричний порожнистий корпус у вигляді оболонки 1 з дном виконаним впотай 2 і широкошагового різьбовою нарізкою закругленої форми 3, буртовою частиною корпуса 4 і прямокутними шліцами 5. Технологія закріплення ковпака на трубу заключається в наступному. Корпус ковпака 1 розміщують співвісно з трубою і одягають ковпак безнарізною частиною на трубу (на Фіг.1 не показано) після чого затискують інструмент (на Фіг.1 не показано) в прямокутних шліцах 5 на загвинчують ковпак до упору труби в дно ковпака 2. Прикладом конкретного виконання полімерних ковпаків є їх серійне виготовлення Товариством з обмеженою відповідальністю фірмою "Трубопластика Д" у м. Дніпропетровську. Промислові труби, переважно газоліфтні та іншого призначення для нафтогазової промисловості, на які були нагвинчені полімерні ковпаки запропонованої конструкції показали, що різьбова нарізка на трубах не забруднюється пилом, не псується від ударів при погрузочно-розгрузочних операціях, не руйнується її поверхня від кородування. Таким чином, запропонована конструкція полімерного ковпака дала змогу знизити собівартість його виготовлення на 20%, спростити технологію виготовлення за рахунок чого заощадити час на 25-30% та досягти економії матеріалу на 15-18% на відсутності в конструкції металевої обичайки.
