Насос черпаковий модульний

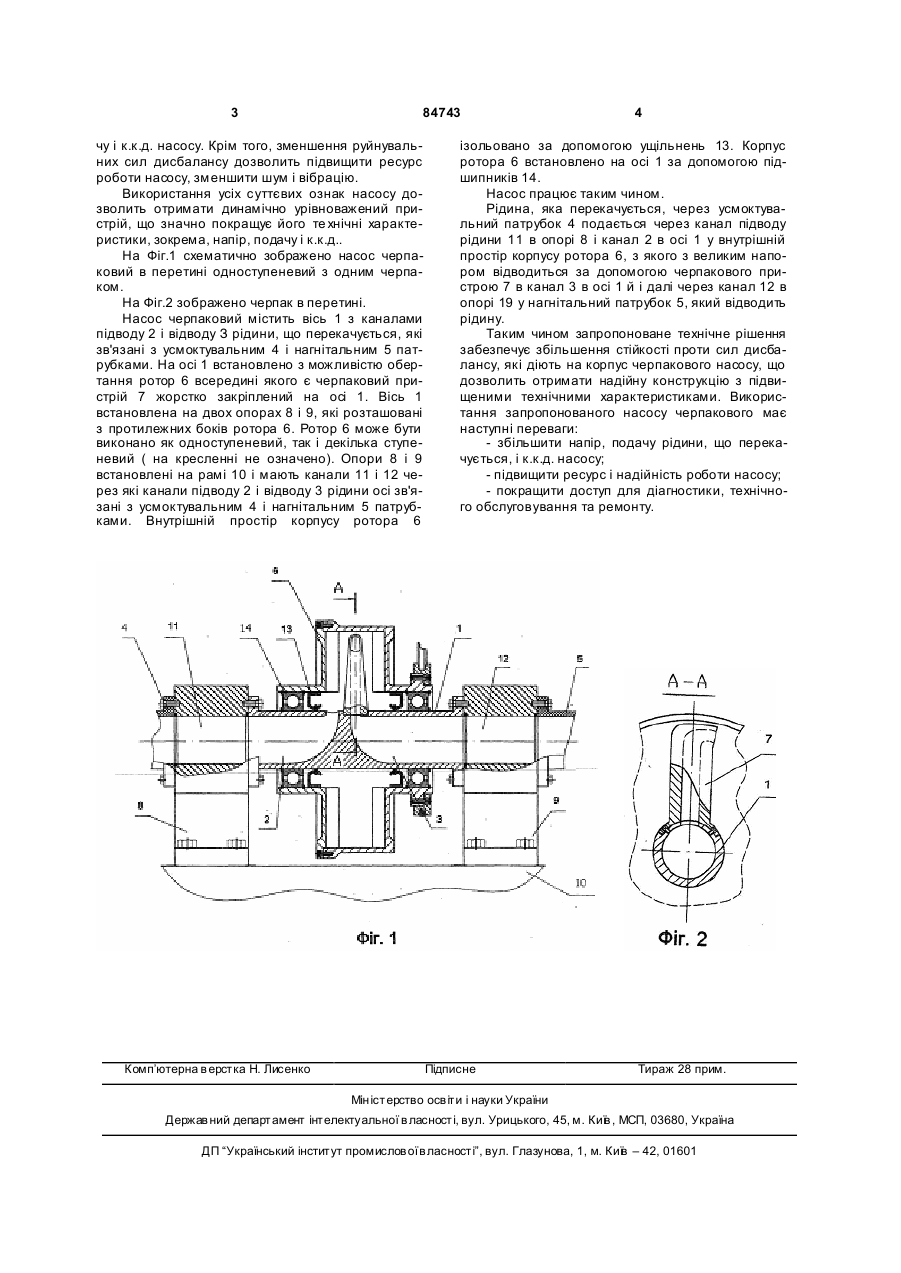

Насос черпаковий, що містить вісь із каналами підводу і відводу рідини, які зв'язані з усмоктувальним і нагнітальним патрубками, опору зазначеної осі, встановлений на цій осі з можливістю обертання ротор, всередині якого є черпаковий пристрій, що жорстко закріплений на цій же осі, який відрізняється тим, що він оснащений другою опорою осі, причому опори осі розташовані із протилежних боків ротора, встановлені на рамі і мають канали, через які канали підводу і відводу рідини осі зв'язані з усмоктувальним і нагнітальним патрубками. (19) (21) a200610874 (22) 16.10.2006 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) БОНДАР ВОЛОДИМИР ОЛЕКСІЙОВИЧ, U A (73) БОНДАР ВОЛОДИМИР ОЛЕКСІЙОВИЧ, U A (56) GB 492854, 28.09. 1938 US 3004495, 17.10.1961 SU 217960, 07.05.1968 RU 2256099 C1, 10.07.2005 US 5261784, 16.11.1993 Спасский К. Н., Шаумян В. В. Новые насосы для малых подач и высоких напоров. - М: Машиностроение, 1973. - С. 8-9 3 84743 чу і к.к.д. насосу. Крім того, зменшення руйнувальних сил дисбалансу дозволить підвищити ресурс роботи насосу, зменшити шум і вібрацію. Використання усіх суттєвих ознак насосу дозволить отримати динамічно урівноважений пристрій, що значно покращує його те хнічні характеристики, зокрема, напір, подачу і к.к.д.. На Фіг.1 схематично зображено насос черпаковий в перетині одноступеневий з одним черпаком. На Фіг.2 зображено черпак в перетині. Насос черпаковий містить вісь 1 з каналами підводу 2 і відводу З рідини, що перекачується, які зв'язані з усмоктувальним 4 і нагнітальним 5 патрубками. На осі 1 встановлено з можливістю обертання ротор 6 всередині якого є черпаковий пристрій 7 жорстко закріплений на осі 1. Вісь 1 встановлена на двох опорах 8 і 9, які розташовані з протилежних боків ротора 6. Ротор 6 може бути виконано як одноступеневий, так і декілька ступеневий ( на кресленні не означено). Опори 8 і 9 встановлені на рамі 10 і мають канали 11 і 12 через які канали підводу 2 і відводу 3 рідини осі зв'язані з усмоктувальним 4 і нагнітальним 5 патрубками. Внутрішній простір корпусу ротора 6 Комп’ютерна в ерстка Н. Лисенко 4 ізольовано за допомогою ущільнень 13. Корпус ротора 6 встановлено на осі 1 за допомогою підшипників 14. Насос працює таким чином. Рідина, яка перекачується, через усмоктувальний патрубок 4 подається через канал підводу рідини 11 в опорі 8 і канал 2 в осі 1 у внутрішній простір корпусу ротора 6, з якого з великим напором відводиться за допомогою черпакового пристрою 7 в канал 3 в осі 1 й і далі через канал 12 в опорі 19 у нагнітальний патрубок 5, який відводить рідину. Таким чином запропоноване технічне рішення забезпечує збільшення стійкості проти сил дисбалансу, які діють на корпус черпакового насосу, що дозволить отримати надійну конструкцію з підвищеними технічними характеристиками. Використання запропонованого насосу черпакового має наступні переваги: - збільшити напір, подачу рідини, що перекачується, і к.к.д. насосу; - підвищити ресурс і надійність роботи насосу; - покращити доступ для діагностики, технічного обслуговування та ремонту. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
