Протифільтраційний захист функціонуючих каналів

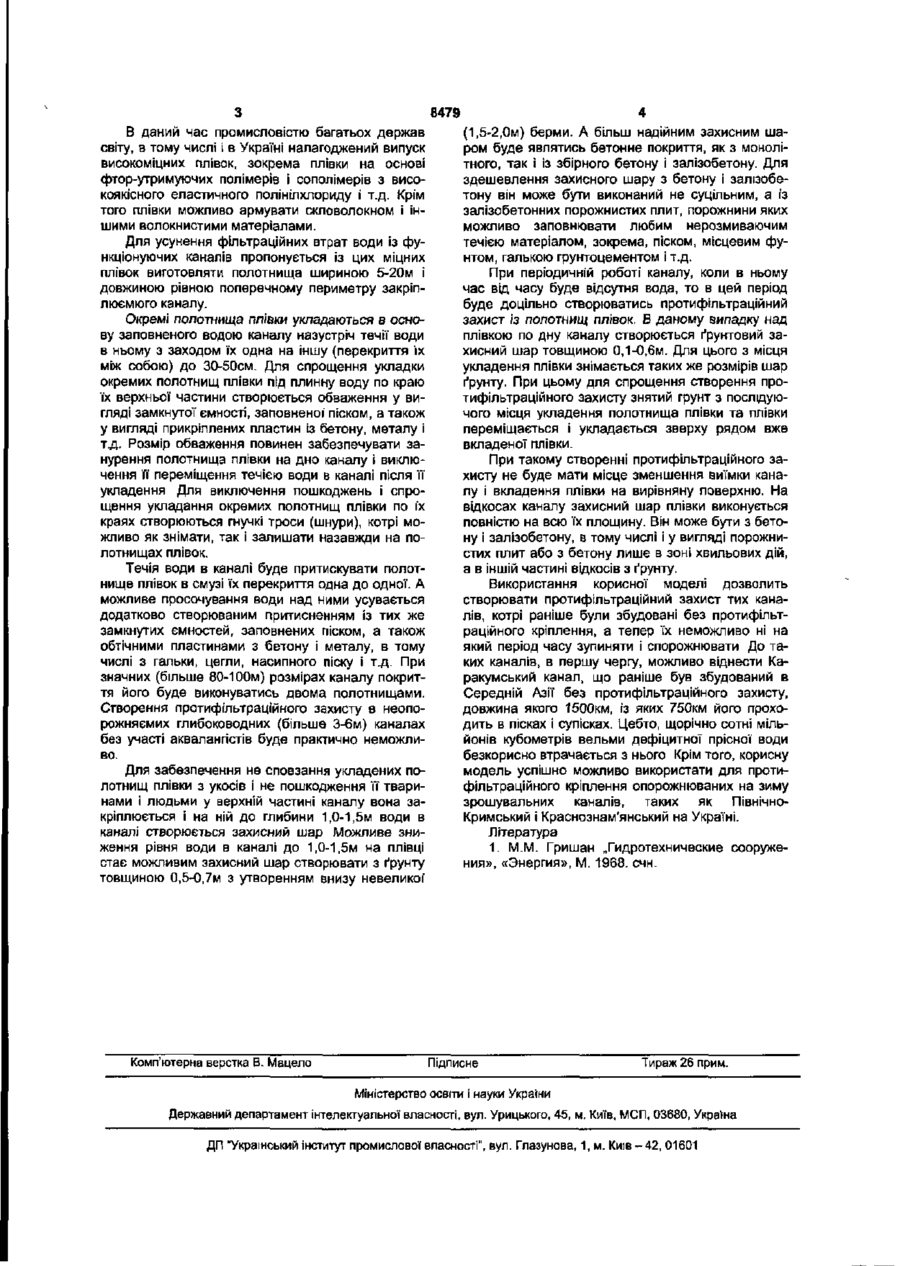

1. Протифільтраційний захист функціонуючих каналів, який включає створення екрана, який відрізняється тим, що вся площа периметра каналу покрита окремими полотнищами плівки шириною 5-20 м із заходом їх одна на одну до 0,3-0,5 м. 2. Протифільтраційний захист за п. 1, який відрізняється тим, що укладення окремих полотнищ плівки по периметру неспорожнювальних каналів виконується назустріч течії води в каналі. 3. Протифільтраційний захист за пп. 1, 2, який відрізняється тим, що на краю верхньої частини полотнищ плівки створено обважнення. 4. Протифільтраційний захист за пп. 1, 2 і 3, який відрізняється тим, що в місцях з'єднання окремих полотнищ плівки між собою створено їх притискання. 5. Протифільтраційний захист за пп. 1, 2, 3 і 4, який відрізняється тим, що на укладені окремі полотнища плівки у верхній частині укосів неспорожнювальних каналів на глибину води до 1,0-1,5 м створений захисний шар. 6. Протифільтраційний захист за п. 1, який відрізняється тим, що в періодично працюючих каналах по їх дну до укладання полотнищ плівки знімається в межах 0,1-0,6 м шар ґрунту, який потім укладається зверху на плівку. 7. Протифільтраційний захист за пп. 1 і 6, який відрізняється тим, що по плівці укосів періодично працюючих каналів по всій їх площі створено захисний шар. Корисна модель відноситься до області гідротехнічного будівництва і може бути використана для усунення фільтраційних втрат води головним чином із неопорожнюваних каналів, а також і для періодично працюючих, спорожнюваних на зимовий період каналів. Як в Україні, так і в багатьох державах світу функціонує значна кількість каналів, на котрих відсутні протифільтраційні заходи. Це, зокрема, такі великі по розміру канали, як Північно-Кримський, Червонознам'янський на Україні, Каракумський в Туркменії і т.д. Відсутність протифільтраційного захисту в цих каналах спричиняє дуже великі втрати води на фільтрацію, які часто досягають 30-50% від всього водозабору, а вода в посушливих зонах завжди являється дефіцитною. При тому, великі фільтраційні втрати води наносять значну шкоду навколишньому середовищу Вони спричиняють підтоплення, засолення та заболочення не тільки цінних сільськогосподарських угідь, а і територій населених пунктів і міст, що має місце у великих розмірах на півдні України, на протязі всієї 1500км траси Каракумського каналу в Туркменії, в багатьох інших державах світу. При цьому необхідно зазна чити, що в світовій гідротехнічній практиці на нинішній час не існує, ні одного надійного технічного рішення по протифільтраційному захисту функціонуючих, постійно заповнених водою каналів, які було б можливо зупиняти і спорожнювати на той чи інший період часу. Тому головною задачею корисної моделі являється усунення фільтраційних втрат води із функціонуючих каналів шляхом створення на їх відкосах і дні протифільтраційного екрану, при цьому не порушуючи їх графік роботи Відомий протифільтраційний захист неопорожнюваних каналів за допомогою кольматажу [1]. Вадою такого заходу з'являється неможливість створення невеликих по розміру (200-500м) ізольованих ВІДСІКІВ по трасі постійно працюючого каналу, які необхідні для кольматажу А кольматирування постійно діючого каналу без створення невеликих по розміру ізольованих відсіків безпосередньо на всю його довжину практично буде не доцільно. Якість його буде дуже низькою. Крім того, при заляганні в основі каналу вельми фільтруючих ґрунтів, зокрема пісків і супесів, кольматаційний розчин уноситься фільтраційним потоком в нижні горизонти. о 00 8479 В даний час промисловістю багатьох держав світу, в тому числі і в Україні налагоджений випуск високоміцних плівок, зокрема плівки на основі фтор-утримуючих полімерів і сополімерів з високоякісного еластичного полінілхлориду І т.д. Крім того плівки можливо армувати скловолокном і іншими волокнистими матеріалами. Для усунення фільтраційних втрат води із функціонуючих каналів пропонується із цих міцних плівок виготовляти полотнища шириною 5-20м і довжиною рівною поперечному периметру закріплюємюго каналу. Окремі полотнища плівки укладаються в основу заповненого водою каналу назустріч течії води в ньому з заходом їх одна на Іншу (перекриття їх між собою) до 30-бОсм. Для спрощення укладки окремих полотнищ плівки під плинну воду по краю їх верхньої частини створюється обваження у вигляді замкнутої ємності, заповненої' піском, а також у вигляді прикріплених пластин із бетону, металу і т.д. Розмір обваження повинен забезпечувати занурення полотнища плівки на дно каналу і виключення її переміщення течією води в каналі після її укладення Для виключення пошкоджень і спрощення укладання окремих полотнищ плівки по їх краях створюються гнучкі троси (шнури), котрі можливо як знімати, так і залишати назавжди на полотнищах плівок. Течія води в каналі буде притискувати полотнище плівок в смузі їх перекриття одна до одної. А можливе просочування води над ними усувається додатково створюваним притисненням із тих же замкнутих ємностей, заповнених піском, а також обтічними пластинами з бетону і металу, в тому числі з гальки, цегли, насипного піску і т.д. При значних (більше 80-100м) розмірах каналу покриття його буде виконуватись двома полотнищами. Створення протифільтраційного захисту в неопорожняємих глибоководних (більше 3-бм) каналах без участі аквалангістів буде практично неможливо. Для забезпечення не сповзання укладених полотнищ плівки з укосів і не пошкодження її тваринами і людьми у верхній частині каналу вона закріплюється і на ній до глибини 1,0-1,5м води в каналі створюється захисний шар Можливе зниження рівня води в каналі до 1,0-1,5м на плівці стає можливим захисний шар створювати з ґрунту товщиною 0,5-0,7м з утворенням внизу невеликої' Комп'ютерна верстка В. Мацело (1,5-2,0м) берми. А більш надійним захисним шаром буде являтись бетонне покриття, як з монолітного, так і із збірного бетону і залізобетону. Для здешевлення захисного шару з бетону і залізобетону він може бути виконаний не суцільним, а із залізобетонних порожнистих плит, порожнини яких можливо заповнювати любим нерозмиваючим течією матеріалом, зокрема, піском, місцевим фунтом, галькою грунтоцементом і т.д. При періодичній роботі каналу, коли в ньому час від часу буде відсутня вода, то в цей період буде доцільно створюватись протифільтраційний захист із полотнищ плівок. В даному випадку над плівкою по дну каналу створюється ґрунтовий захисний шар товщиною 0,1-0,6м. Для цього з місця укладення плівки знімається таких же розмірів шар ґрунту. При цьому для спрощення створення протифільтраційного захисту знятий грунт з послідуючого місця укладення полотнища плівки та плівки переміщається І укладається зверху рядом вже вкладеної плівки. При такому створенні протифільтраційного захисту не буде мати місце зменшення виїмки каналу і вкладення плівки на вирівняну поверхню. На відкосах каналу захисний шар плівки виконується повністю на всю їх площину. Він може бути з бетону і залізобетону, в тому числі і у вигляді порожнистих плит або з бетону лише в зоні хвильових дій, а в іншій частині відкосів з ґрунту. Використання корисної моделі дозволить створювати протифільтраційний захист тих каналів, котрі раніше були збудовані без протифільтраційного кріплення, а тепер їх неможливо ні на який період часу зупиняти і спорожнювати До таких каналів, в першу чергу, можливо віднести Каракумський канал, що раніше був збудований в Середній Азії без протифільтраційного захисту, довжина якого 1500км, із яких 750км його проходить в пісках І супісках. Цебто, щорічно сотні мільйонів кубометрів вельми дефіцитної прісної води безкорисно втрачається з нього Крім того, корисну модель успішно можливо використати для протифільтраційного кріплення опорожнюваних на зиму зрошувальних каналів, таких як Північнокримський і Краснознам'янський на Україні. Література 1. М.М. Гришан „Гидротехнические сооружения», «Энергия», М. 1968. счн. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
