Спосіб визначення тривалості кардіоциклу
Номер патенту: 84867
Опубліковано: 10.12.2008
Автори: Єсьман Сергій Степанович, Мамілов Сергій Олександрович, Плаксій Юрій Степанович
Формула / Реферат
Спосіб визначення тривалості кардіоциклу, що полягає у реєстрації оптичного випромінювання, яке проходить крізь кровонаповнену тканину, його аналого-цифровому перетворенні з частотою відліків f, запам'ятовуванні та наступному аналізі з визначенням тривалості кардіоциклу, який відрізняється тим, що для визначення тривалості кардіоциклу вибирають ціле число М і розраховують коефіцієнт кореляції між лінійною функцією та М послідовними відліками сигналу, починаючи з першого, потім коефіцієнт кореляції між лінійною функцією та М послідовними відліками сигналу, починаючи з другого і так далі, в отриманій послідовності коефіцієнтів кореляції визначають перші від'ємні значення після зміни знака і обраховують відстань N між ними у відліках, яку перераховують в тривалість кардіоциклу за формулою
.
Текст

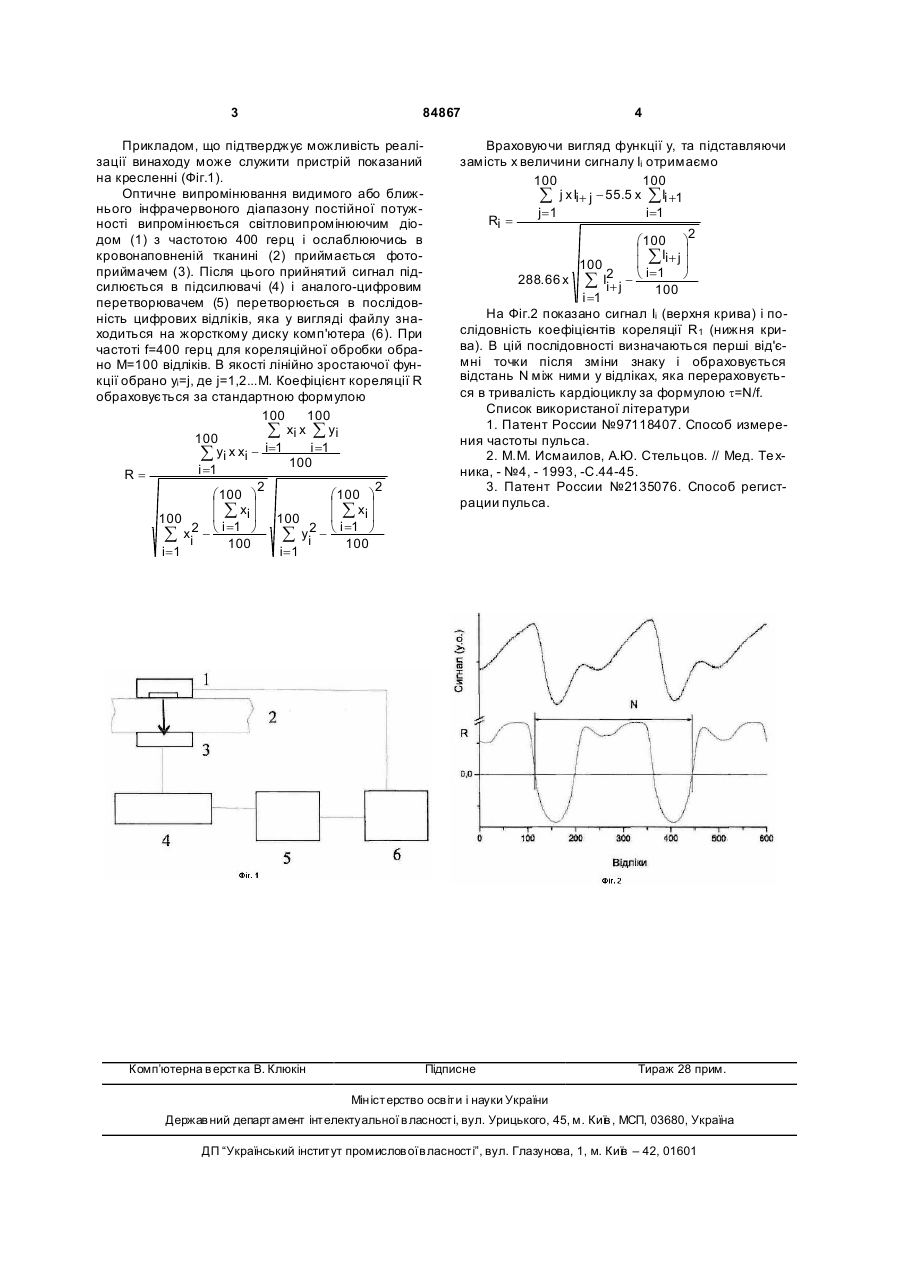

Спосіб визначення тривалості кардіоциклу, що полягає у реєстрації оптичного випромінювання, 3 84867 Прикладом, що підтверджує можливість реалізації винаходу може служити пристрій показаний на кресленні (Фіг.1). Оптичне випромінювання видимого або ближнього інфрачервоного діапазону постійної потужності випромінюється світловипромінюючим діодом (1) з частотою 400 герц і ослаблюючись в кровонаповненій тканині (2) приймається фотоприймачем (3). Після цього прийнятий сигнал підсилюється в підсилювачі (4) і аналого-цифровим перетворювачем (5) перетворюється в послідовність цифрових відліків, яка у вигляді файлу знаходиться на жорсткому диску комп'ютера (6). При частоті f=400 герц для кореляційної обробки обрано М=100 відліків. В якості лінійно зростаючої функції обрано yi=j, де j=1,2...М. Коефіцієнт кореляції R обраховується за стандартною формулою 100 100 å xi x å yi 100 å yi x xi - i=1 100i =1 i =1 R= 2 2 æ 100 ö æ 100 ö ç ÷ ç ÷ x x ç å i ÷ 100 ç å i÷ 100 2 - è i =1 ø 2 - è i =1 ø å xi å yi 100 100 i=1 i=1 Комп’ютерна в ерстка В. Клюкін 4 Враховуючи вигляд функції у, та підставляючи замість х величини сигналу Ii отримаємо 100 100 å j x Ii+ j - 55.5 x å Ii +1 j=1 i=1 Ri = 2 æ 100 ö ç I ÷ ç å i+ j ÷ 100 2 - è i=1 ø 288. 66 x å Ii+ j 100 i =1 На Фіг.2 показано сигнал Ii (верхня крива) і послідовність коефіцієнтів кореляції R1 (нижня крива). В цій послідовності визначаються перші від'ємні точки після зміни знаку і обраховується відстань N між ними у відліках, яка перераховується в тривалість кардіоциклу за формулою t=N/f. Список використаної літератури 1. Патент России №97118407. Способ измерения частоты пульса. 2. М.М. Исмаилов, А.Ю. Стельцов. // Мед. Те хника, - №4, - 1993, -С.44-45. 3. Патент России №2135076. Способ регистрации пульса. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of cardiocycle duration
Автори англійськоюMamilov Serhii Oleksandrovych, Plaksii Yurii Stepanovych, Yesman Serhii Stepanovych
Назва патенту російськоюСпособ определения длительности кардиоцикла
Автори російськоюМамилов Сергей Александрович, Плаксий Юрий Степанович, Есьман Сергей Степанович
МПК / Мітки
МПК: A61B 5/024
Мітки: визначення, спосіб, кардіоциклу, тривалості
