Спосіб визначення тривалості цементних зразків при циклічному стиску

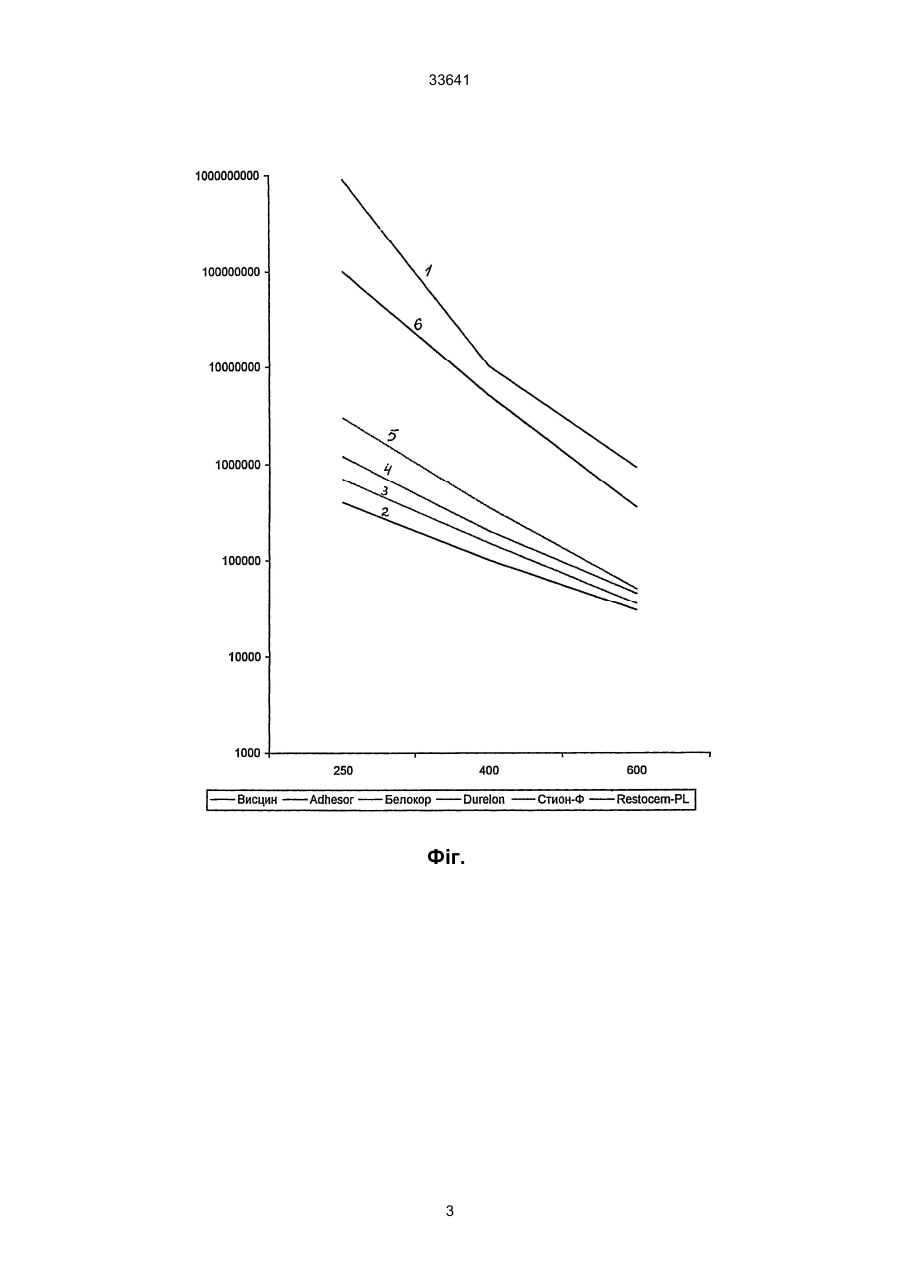

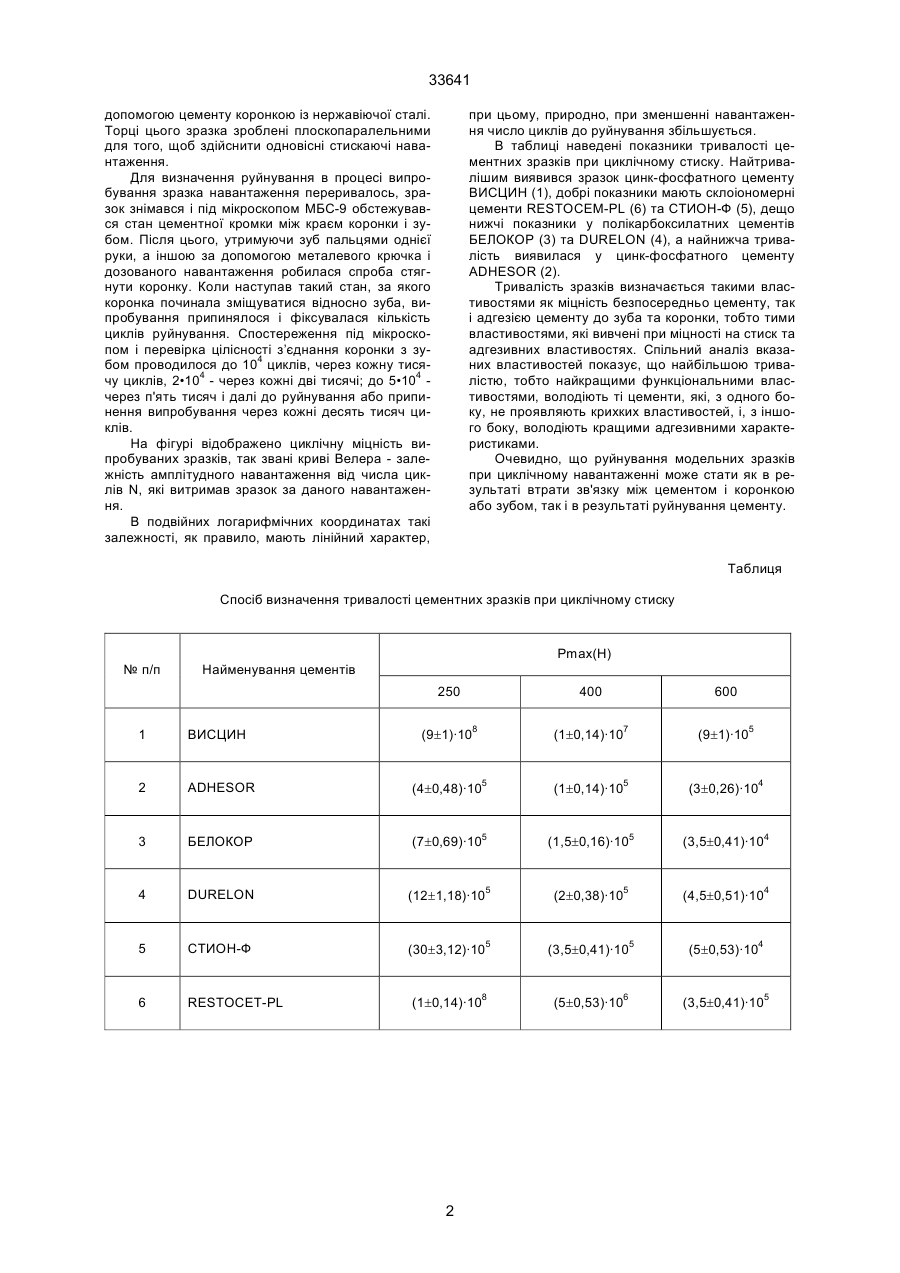

Спосіб визначення тривалості цементних зразків при циклічному стиску, що включає лабораторні дослідження на видалених зубах, який відрізняється тим, що досліджують стійкість цементних зразків щодо циклічних стисків при заданому навантаженні до їх руйнування. (19) (21) 99031526 (22) 19.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Оджубейська Ольга Дмитрівна, Доценко Володимир Іванович, Король Михайло Дмитрович 33641 допомогою цементу коронкою із нержавіючої сталі. Торці цього зразка зроблені плоскопаралельними для того, щоб здійснити одновісні стискаючі навантаження. Для визначення руйнування в процесі випробування зразка навантаження переривалось, зразок знімався і під мікроскопом МБС-9 обстежувався стан цементної кромки між краєм коронки і зубом. Після цього, утримуючи зуб пальцями однієї руки, а іншою за допомогою металевого крючка і дозованого навантаження робилася спроба стягнути коронку. Коли наступав такий стан, за якого коронка починала зміщуватися відносно зуба, випробування припинялося і фіксувалася кількість циклів руйнування. Спостереження під мікроскопом і перевірка цілісності з’єднання коронки з зубом проводилося до 104 циклів, через кожну тисячу циклів, 2•104 - через кожні дві тисячі; до 5•104 через п'ять тисяч і далі до руйнування або припинення випробування через кожні десять тисяч циклів. На фігурі відображено циклічну міцність випробуваних зразків, так звані криві Велера - залежність амплітудного навантаження від числа циклів N, які витримав зразок за даного навантаження. В подвійних логарифмічних координатах такі залежності, як правило, мають лінійний характер, при цьому, природно, при зменшенні навантаження число циклів до руйнування збільшується. В таблиці наведені показники тривалості цементних зразків при циклічному стиску. Найтривалішим виявився зразок цинк-фосфатного цементу ВИСЦИН (1), добрі показники мають склоіономерні цементи RESTOCEM-PL (6) та СТИОН-Ф (5), дещо нижчі показники у полікарбоксилатних цементів БЕЛОКОР (3) та DURELON (4), а найнижча тривалість виявилася у цинк-фосфатного цементу ADHESOR (2). Тривалість зразків визначається такими властивостями як міцність безпосередньо цементу, так і адгезією цементу до зуба та коронки, тобто тими властивостями, які вивчені при міцності на стиск та адгезивних властивостях. Спільний аналіз вказаних властивостей показує, що найбільшою тривалістю, тобто найкращими функціональними властивостями, володіють ті цементи, які, з одного боку, не проявляють крихких властивостей, і, з іншого боку, володіють кращими адгезивними характеристиками. Очевидно, що руйнування модельних зразків при циклічному навантаженні може стати як в результаті втрати зв'язку між цементом і коронкою або зубом, так і в результаті руйнування цементу. Таблиця Спосіб визначення тривалості цементних зразків при циклічному стиску Pmax(H) № п/п Найменування цементів 250 400 600 (9±1)·108 (1±0,14)·107 (9±1)·105 1 ВИСЦИН 2 ADHESOR (4±0,48)·105 (1±0,14)·105 (3±0,26)·104 3 БЕЛОКОР (7±0,69)·105 (1,5±0,16)·105 (3,5±0,41)·104 4 DURELON (12±1,18)·105 (2±0,38)·105 (4,5±0,51)·104 5 СТИОН-Ф (30±3,12)·105 (3,5±0,41)·105 (5±0,53)·104 6 RESTOCET-PL (1±0,14)·108 (5±0,53)·106 (3,5±0,41)·105 2 33641 Фіг. 3 33641 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
