Режекторний фільтр

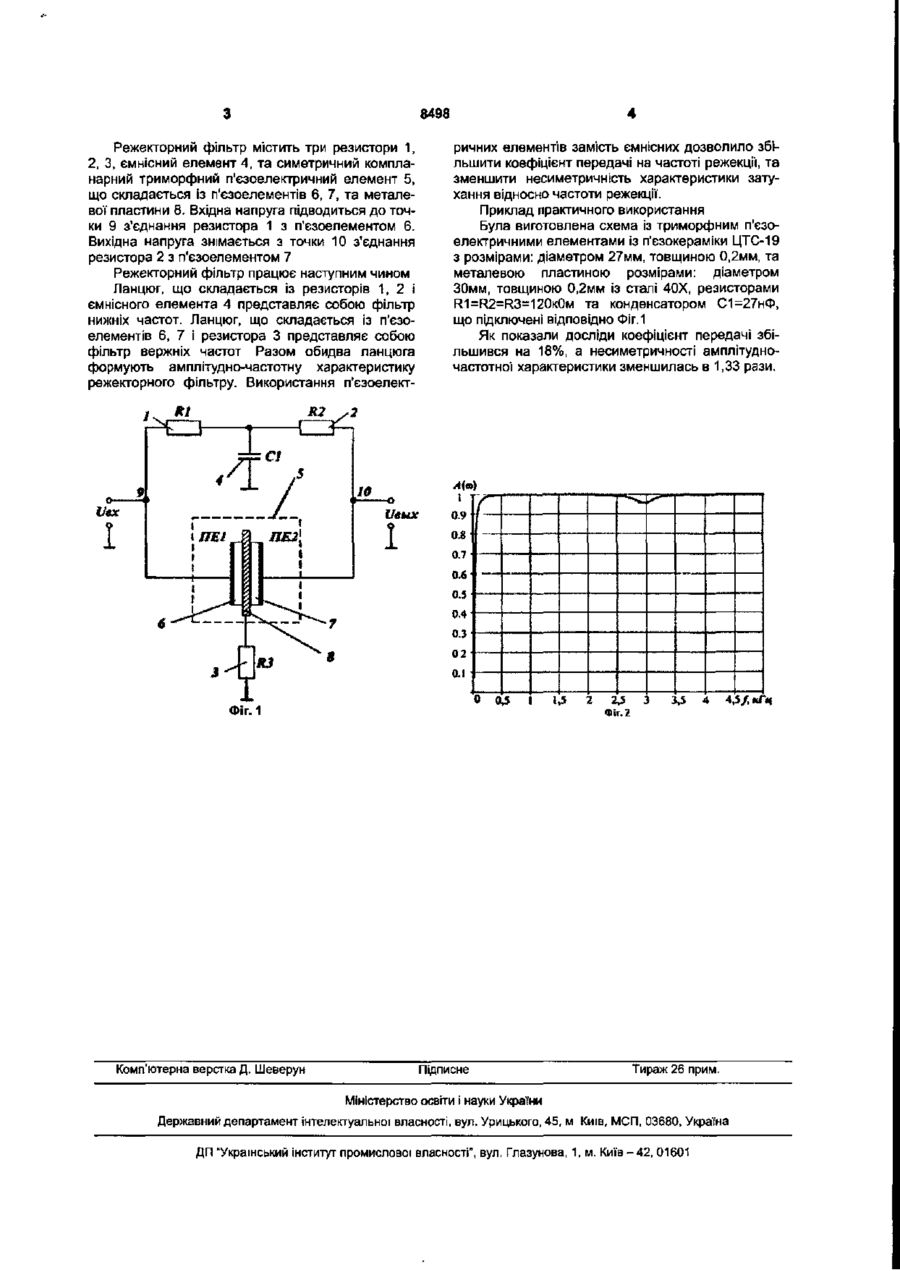

Режекторний фільтр, що містить дві паралельно з'єднані Т-подІбні ланки, перша з яких утворена двома послідовно з'єднаними резисторами і ємнісним елементом, підключеним між точкою з'єднання резисторів і загальною шиною, який відрізняється тим, що друга Т-подІбна ланка утворена симетричним компланарним триморфним п'єзоелектричним елементом і резистором, котрий підключений до металевої пластини та загальної шини. Корисна модель відноситься до радіотехніки і може бути використана для частотної селекції сигналів. Відомий режекторний RC-фільтр, містить монолітний фільтр, котушки індуктивності й конденсатори. Монолітний фільтр утворений двома акустичне зв'язаними резонаторами. Первинні обмотки котушок включені послідовно в ланцюг сигналу, вторинні обмотки з'єднані паралельно одна одній. Настройку смуги режекції виконують конденсаторами [див. АС №686145, СССР, Н03Н9/32, бюл. №34, 1979]. Вказаний фільтр найбільш близький по технічній сутності і вибраний в якості прототипу. В основу корисної моделі поставлена задача вдосконалення режекторного фільтра шляхом уведення триморфного п'єзоелектричного елементу до другої Т-подібної ланки, що дозволяє збільшити коефіцієнт передачі, а також зменшити несиметричність амплітудно-частотноі характеристики. Режекторний фільтр, що заявляється містить дві паралельно з'єднані Т-подібні ланки, перша з яких утворена двома послідовно з'єднаними резисторами і ємнісним елементом, підключеним між точкою з'єднання резисторів і загальною шиною. Пропонований режекторний фільтр відрізняється тим, що друга Т-подібна ланка утворена симетричним компланарним триморфним п'єзоелектричним елементом і резистором, котрий підключений до металевої пластини та загальної шини. Указані ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі, що заявляється, є збільшення коефіцієнта передачі, а також зменшення несиметричності амплітудночастотної характеристики. Корисна модель пояснюється кресленням, де: - на Фіг.1 показана схема пропонованого фільтра - на Фіг.2 амплітудно-частотна характеристика пропонованого фільтра. ція. Недоліком його є порівняно складна конструк Відомий пасивний режекторний RC-фільтр, що містить дві паралельно з'єднані Т-подібні ланки, перша з яких утворена двома послідовно з'єднаними резисторами і ємнісним елементом, підключеним між точкою з'єднання резисторів і загальною шиною, а друга - двома послідовно з'єднаними ємнісними елементами й резистором, котрий підключений до точки з'єднання ємнісних елементів і загальною шиною [див. У.Титцс, К.Шенк Полупроводниковая схемотехника -М.: Мир, 1983 стр.20 рис.2.14]. Недоліком його є порівняно невеликий коефіцієнт передачі на частоті режекції, та несиметричність характеристики затухання відносно частоти режекції, а саме в області верхніх частот крутизна характеристики менша, ніж в області нижніх частот. 00 оо 8498 Режекторний фільтр містить три резистори 1, 2, 3, ємнісний елемент 4, та симетричний компланарний триморфний п'єзоелектричний елемент 5, що складається із п'єзоелементів 6, 7, та металевої пластини 8. Вхідна напруга підводиться до точки 9 з'єднання резистора 1 з п'єзоелементом 6. Вихідна напруга знімається з точки 10 з'єднання резистора 2 з п'єзоелементом 7 Режекторний фільтр працює наступним чином Ланцюг, що складається із резисторів 1, 2 і ємнісного елемента 4 представляє собою фільтр нижніх частот. Ланцюг, що складається із п'єзоелементів 6, 7 і резистора 3 представляє собою фільтр вержніх частот Разом обидва ланцюга формують амплітудно-частотну характеристику режекторного фільтру. Використання п'єзоелект ричних елементів замість ємнісних дозволило збільшити коефіцієнт передачі на частоті режекціі, та зменшити несиметричність характеристики затухання відносно частоти режекції. Приклад практичного використання Була виготовлена схема із триморфним п'єзоелектричними елементами із п'єзокераміки ЦТС-19 з розмірами: діаметром 27мм, товщиною 0,2мм, та металевою пластиною розмірами: діаметром 30мм, товщиною 0,2мм із сталі 40Х, резисторами R1=R2=R3=120K0M та конденсатором С1=27нФ, що підключені відповідно Фіг.1 Як показали досліди коефіцієнт передачі збільшився на 18%, а несиметричності амплітудночастотноі характеристики зменшилась в 1,33 рази. ЛІФ) 1 ІІлих 0.9 f 0.8 0.7 0.6 0.5 — 0.4 0.3 02 O.I U5 Фіг.1 Комп'ютерна верстка Д. Шеверун Підписне Фіг. 2 3,5 4 4,5/, *Г« Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
