Режекторний фільтр

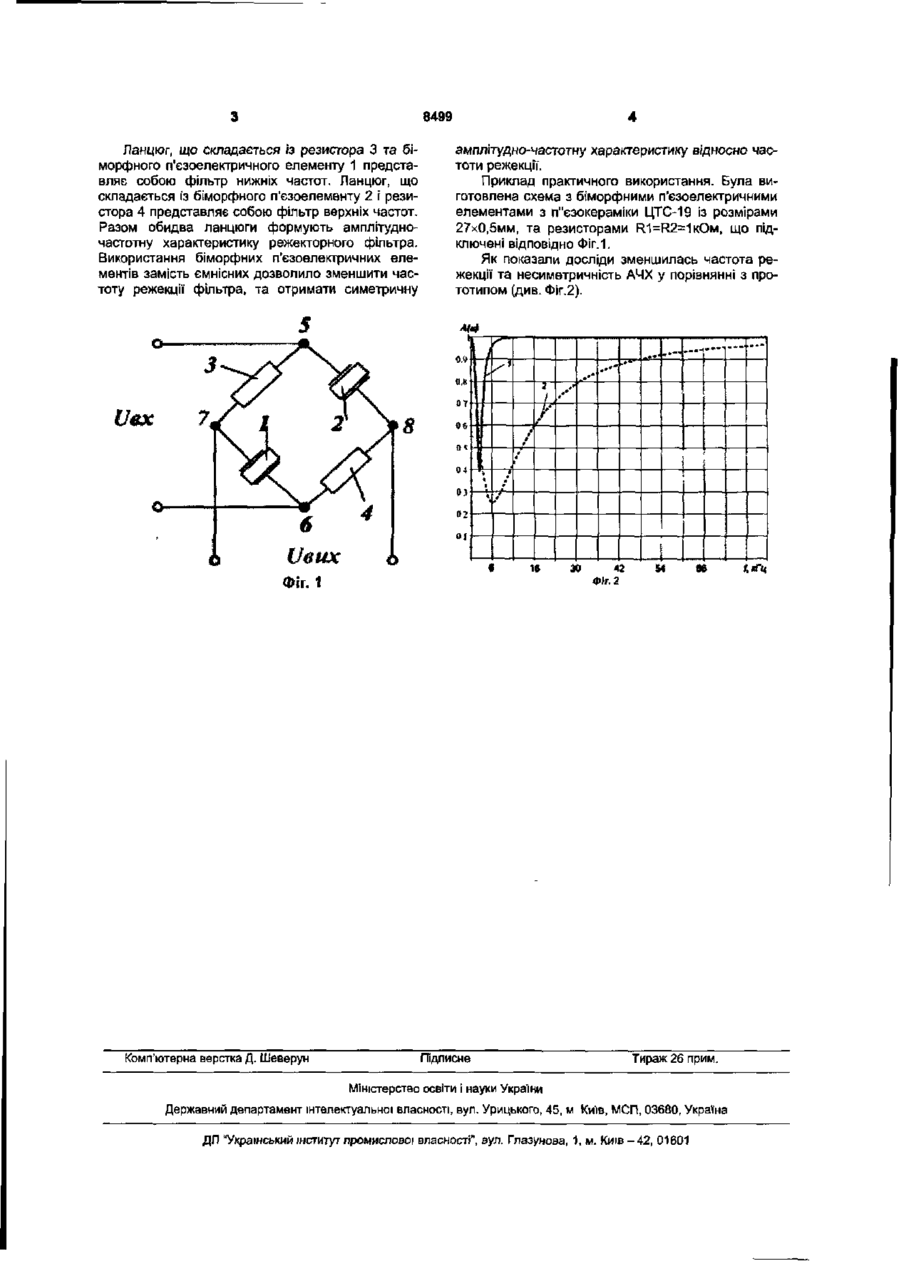

Режекторний фільтр, що містить два резистори та два ємнісні елементи, що включені в схему моста, який відрізняється тим, що як ємнісні елементи використовуються біморфні п'єзоелектричні елементи, причому резистори і біморфні п'єзоелектричні елементи включені в протилежні плечі мостової схеми. Корисна модель відноситься до радіотехніки і може бути використана для частотної селекції сигналів. Відомий режекторний RC-фільтр, який містить RC-структуру, провідний шар якої розділений повздовжнім розрізом на дві ділянки, причому обидві ділянки підключені до загального проводу схеми [див. АС №642844 СССР, НОЗН7/06, бюл. №2, 1979]. Недоліком його є висока частота режекції. Відомий пасивний режекторний RC-фільтр, що містить дві паралельно з'єднані Т-подібні ланки, перша з яких утворена двома послідовно з'єднаними резисторами і ємнісним елементом, підключеним між точкою з'єднання резисторів і загальною шиною, а друга - двома послідовно з'єднаними ємнісними елементами і резистором, котрий підключений до точки з'єднання ємнісних елементів і загальної шини [див. У.Титцс, К.ІПенк Полупроводниковая схемотехника М.: Мир, 1983 стр.20рис.2.14]. Недоліком його є висока частота режекції, та несиметричність характеристики затухання відносно частоти режекції, а саме в області верхніх частот крутизна характеристики менша, ніж в області нижніх частот. Вказаний фільтр найбільш близький по технічній сутності і вибраний у якості прототипу. В основу корисної моделі поставлена задача вдосконалення режекторного фільтра шляхом введення асиметричних біморфних п'єзоелектричних елементів у протилежні плечі мостової схеми, що дозволяє зменшити частоту режекції та несиметричність амплітудно-частотної характеристики фільтра. Режекторний фільтр, що заявляється містить два резистори та два ємнісні елементи, що включені в схему моста. Пропонований режекторний фільтр відрізняється тим, що в якості ємнісних елементів використовуються асиметричні біморфні п'єзоелектричні елементи, причому резистори і біморфні п'єзоелектричні елементи включені в протилежні плечі мостової схеми. Вказані ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом винаходу, що заявляється, є зменшення частоти режекції фільтра, а також зменшення несиметричності амплітудночастотної характеристики. Корисна модель пояснюється кресленням, де: - на Фіг. 1 показана схема пропонованого фільтра - на Фіг.2 ампліту дно-частотна характеристика (АЧХ) пропонованою фільтра (крива 1), та відомого фільтра (крива 2). Режекторний фільтр містить два асиметричних біморфних п'єзоелектричних елементи 1, 2, та два резистори 3, 4, включені в протилежні плечі мостової схеми. Вхідна напруга підводить до діагоналі моста 5, 6 Вихідна напруга знімається з діагоналі моста 7, 8. Режекторний фільтр працює наступним чином о 00 8499 Ланцюг, що складається із резистора 3 та біморфного п'єзоелектричного елементу 1 представляє собою фільтр нижніх частот. Ланцюг, що складається із біморфного п'єзоелементу 2 і резистора 4 представляє собою фільтр верхніх частот. Разом обидва ланцюги формують амплітудночастотну характеристику режекторного фільтра. Використання біморфних п'єзоелектричних елементів замість ємнісних дозволило зменшити частоту режекції фільтра, та отримати симетричну амплітудно-частотну характеристику відносно частоти режекції. Приклад практичного використання. Була виготовлена схема з біморфними п'єзоелектричними елементами з п"єзокераміки ЦТС-19 із розмірами 27x0,5мм, та резисторами R 1 = R 2 = 1 K O M , ЩО під ключені відповідно Фіг. 1. Як показали досліди зменшилась частота режекції та несиметричність АЧХ у порівнянні з прототипом (див. Фіг.2). I О O.I» ... / 1 f r от II I Vex і I 1 06 I * и 04 03 і 02 j —"T ; • f І j •' і 01 I j О 1» ЗО 42 54 j Фіг.2 Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицькога, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
