Фільтр верхніх частот

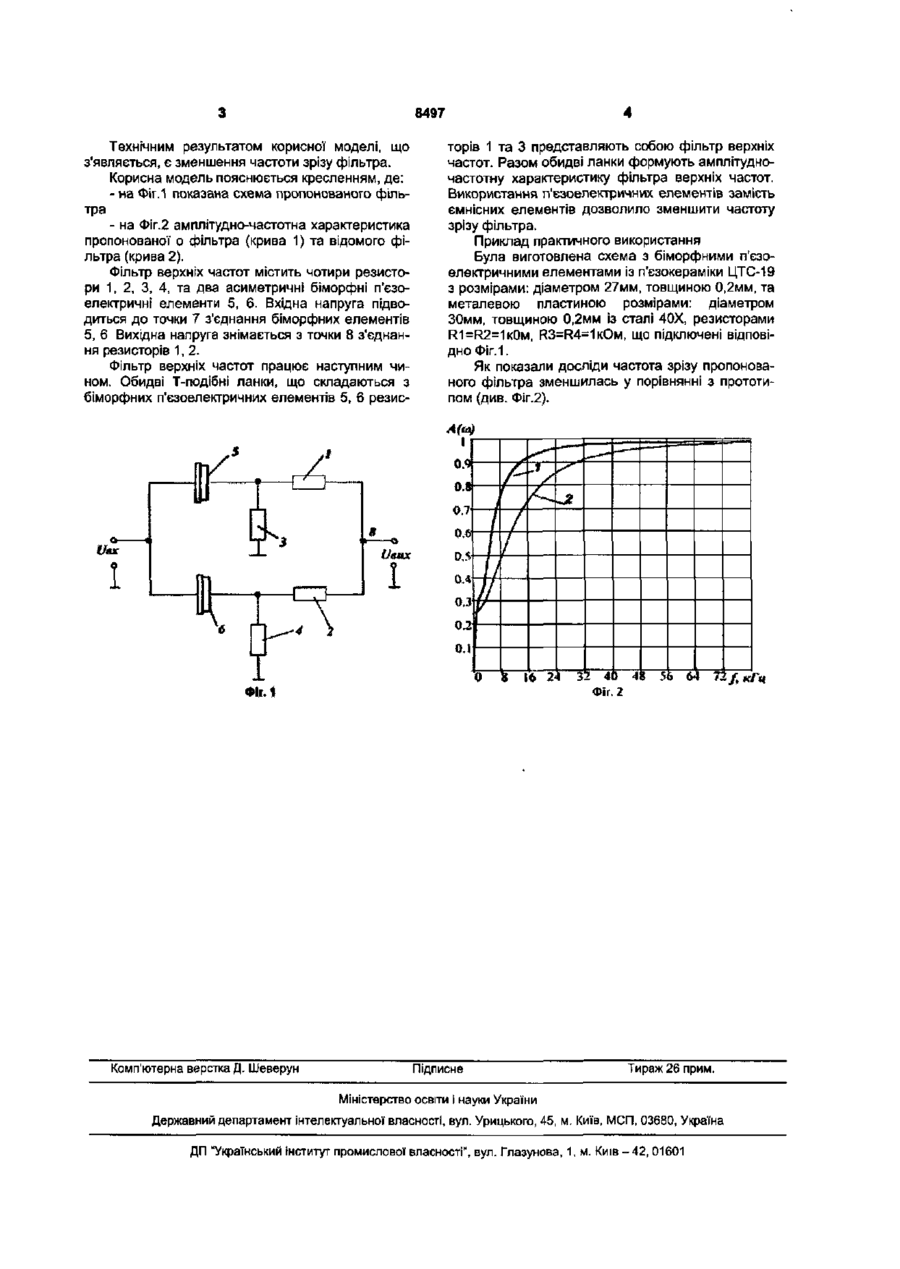

Фільтр верхніх частот, що містить дві паралельно з'єднані Т-подібні ланки, котрі складаються із трьох резисторів та двох ємнісних елементів, який відрізняється тим, що в фільтр введений четвертий резистор, а як ємнісні елементи використовуються біморфні п'єзоелектричні елементи, причому перша та друга Т-подібні ланки утворені послідовно з'єднаними біморфним п'єзоелектричним елементом та резистором, причому точки з'єднання біморфних п'єзоелементів та резисторів через резистори підключені до загального проводу схеми. Корисна модель відноситься до радіотехніки і може бути використана для частотної селекції сигналів. Відомий фільтр верхніх частот, що містить конденсатор у повздовжньому плечі, а в поперечному резистор, паралельно резистору підключений ключ, вхід управління якого підключений до виходу генератора імпульсів запуску через послідовно з'єднані формувач управляючих імпульсів і селектор, додатковий резистор, другий ключ та додатковий конденсатор, при цьому другий вхід селектора і управляючий вхід другого ключа підключені до другого виходу формувача імпульсів, на вхід синхронізації якого подається синхронізуючий сигнал [див АС №646420, СССР, Н03Н7/02, бюл. №5, 1979]. Недоліком його є відносно велика частота зрізу фільтра. Відомий пасивний фільтр верхніх частот, що містить дві паралельно з'єднані Т-подібні ланки та резистор, перша Т-подібна ланка утворена послідовно з'єднаними двома резисторами, точка з'єднання яких через третій резистор підключена до загального проводу схеми, а друга Т-подібна ланка утворена послідовно з'єднаними двома ємнісними елементами, точка з'єднання яких підключена до точки з'єднання двох резисторів, та через третій резистор - до загального проводу схеми [див. И.М.Макаров, Б.М.Менский Линейные авто матические системы - М.: Мир, 1982. - стр.368, рис.22]. Зазначений фільтр найбільш близький по технічній сутності і обраний в якості прототипу. Недоліком його є відносно велика частота зрізу фільтра. В основу корисної моделі поставлена задача вдосконалення фільтра верхніх частот шляхом введення біморфних п'єзоелектричних елементів до першої та другої Т-подібної ланки, що дозволяє зменшити частоту зрізу фільтра та відповідно розширити смугу пропускання в сторону нижніх частот. Фільтр верхніх частот, що заявляється містить, дві паралельно з'єднані Т-подібні ланки, котрі складаються з трьох резисторів та двох ємнісних елементів. Пропонований фільтр верхніх частот відрізняється тим, що в фільтр введений четвертий резистор, а в якості ємнісних елементів використовуються біморфні п'єзоелектричні елементи, причому перша та друга Т-подібна ланка утворена послідовно з'єднаними біморфним п'єзоелектричним елементом та резистором, причому точки з'єднання біморфних п'єзоелементів та резисторів через резистори підключені до загального проводу схеми. Вказані ознаки є необхідними і достатніми для досягнення технічного результату. 1 8497 Технічним результатом корисної моделі, що з'являється, є зменшення частоти зрізу фільтра. Корисна модель пояснюється кресленням, де: - на Фіг.1 показана схема пропонованого фільтра - на Фіг.2 амплітудно-частотна характеристика пропонованої о фільтра (крива 1) та відомого фільтра (крива 2). Фільтр верхніх частот містить чотири резистори 1, 2, 3, 4, та два асиметричні біморфні п'єзоелектричні елементи 5, 6. Вхідна напруга підводиться до точки 7 з'єднання біморфних елементів 5, 6 Вихідна напруга знімається з точки 8 з'єднання резисторів 1, 2. Фільтр верхніх частот працює наступним чином. Обидві Т-подібні ланки, що складаються з біморфних п'єзоелектричних елементів 5, 6 резис торів 1 та 3 представляють собою фільтр верхніх частот. Разом обидві ланки формують амплітудночастотну характеристику фільтра верхніх частот. Використання п'єзоепектричних епементів замість ємнісних елементів дозволило зменшити частоту зрізу фільтра. Приклад практичного використання Була виготовлена схема з біморфними п'єзоелектричними елементами із п'єзокераміки ЦТС-19 з розмірами: діаметром 27мм, товщиною 0,2мм, та металевою пластиною розмірами: діаметром 30мм, товщиною 0,2мм із сталі 40Х, резисторами R1=R2=1K0M, R 3 = R 4 = 1 K O M , ЩО підключені відпові дно Фіг.1. Як показали досліди частота зрізу пропонованого фільтра зменшилась у порівнянні з прототипом (див. Фіг.2). ——— —— — . І -, чи '— — О.ч 0.8 1 / 0,6 / 0.5 = ^ = - • "" і 0.7 Ueux — 1 \І // 0.3 0,4 0.2 О.і 8 Ї 6 2 4 ФІГ.1 Комп'ютерна верстка Д. Шеверун Підписне 32 40 48 Фіг.2 56 64 12 f, кГц Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
