Фільтр нижніх частот

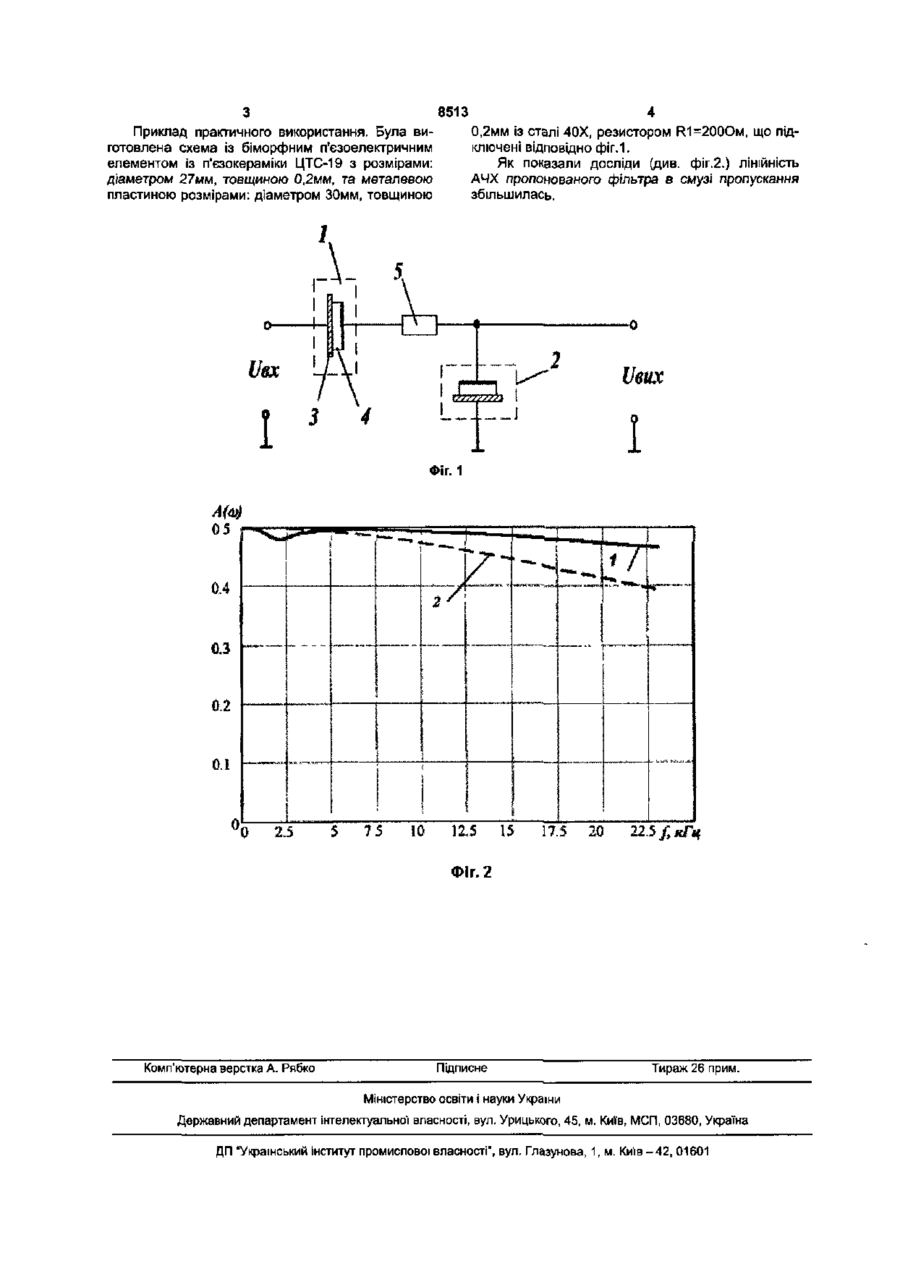

Фільтр нижніх частот, що містить Г-подібну ланку, що утворена послідовно з'єднаним резистором і ємнісним елементом в повздовжньому плечі та ємнісним елементом в поперечному плечі, який відрізняється тим, що як ємнісні елементи використовуються асиметричні біморфні п'єзоелектричні елементи. Корисна модель відноситься до радіотехніки і може бути використаний для частотної селекції сигналів. Відомий фільтр нижніх частот, що містить RC ланцюг, паралельно якому включений дільник напруги із двох резисторів, точка з'єднання дільника через опір зв'язку підключена до RC-ланцюга [див. АС №356754, СССР, Н03Н7/10, бюл. №32, 1972]. Недоліком його є полога амплітудно-частотна характеристика та вузький частотний діапазон. Відомий фільтр нижніх частот, що містить Гподібну ланку в повздовжньому плечі якої включені послідовно з'єднані резистор та ємнісний елемент, а в поперечному плечі ємнісний елемент [див. И.М. Макаров, Б М. Менский Линейные автоматические системы - М.: Мир, 1982. - с.369, рис.26] Зазначений фільтр найбільш близький по технічній сутності і обраний в якості прототипу. Недоліком його є - недостатньо лінійна амплітудно-частотна характеристика в смузі пропускання. В основу корисної моделі поставлена задача вдосконалення фільтра нижніх частот шляхом введення біморфних п'єзоелектричних елементів до Г-подібноі ланки, що дозволяє збільшити лінійність амплітудно-частотної характеристики в смузі пропускання фільтра Фільтр нижніх частот, що заявляється містить, Г-подібну ланку, що утворена послідовно з'єдна ним резистором і ємнісним елементом в повздовжньому плечі, та ємнісним елементом в поперечному плечі. Пропонований фільтр нижніх частот відрізняється тим, що ємнісні елементи використовуються біморфні п'єзоелектричні елементи. Вказані ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі, що заявляється, є збільшення лінійності амплітудночастотної характеристики в смузі пропускання фільтра. Корисна модель пояснюється кресленням, де' на фіг.1 показана схема пропонованого фільтра; на фіг.2 амплітудно-частотна характеристика (АЧХ) пропонованого фільтра (крива 1) та відомого фільтра (крива 2) Фільтр нижніх частот містить два асиметричні біморфні п'єзоелектричні елементи 1, 2, що складаються із металевої пластинки 3 та гїєзоелементу 4 та резистор 5. Фільтр нижніх частот працює наступним чином. Г-подібна ланка, що складається із біморфних п'єзоелектричних елементів 1, 2 та резистора 5, представляє собою фільтр нижніх частот. Використання в якості ємнісних елементів біморфних п'єзоелектричних елементів дозволило збільшити лінійність амплітудно-частотної характеристики в смузі пропускання фільтра, що видно Із фіг.2. СО ю 00 8513 Приклад практичного використання. Була виготовлена схема із біморфним п'єзоелектричним елементом із п'єзокераміки ЦТС-19 з розмірами: діаметром 27мм, товщиною 0,2мм, та металевою пластиною розмірами: діаметром 30мм, товщиною 0,2мм із сталі 40Х, резистором R 1 = 2 0 0 O M , ЩО підключені відповідно фіг.1. Як показали досліди (див. фіг.2.) лінійність АЧХ пропонованого фільтра в смузі пропускання збільшилась. Фіг.1 0 2.5 Комп'ютерна верстка А. Рябко 5 75 10 115 15 17.5 Підписне 20 225£кГц Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
