Номер патенту: 8505

Опубліковано: 30.09.1996

Автор: Костюк Анатолій Никифорович

Завантажити PDF файл.

Формула / Реферат

Устройство для чрескостного остеосинтсза, содержащее опору, выполненную в виде замкнутой рамы, в прорезях которой с возможностью переме­щения установлены резьбовые штанги с ползунами, в которых перпендикулярно размещены чрескостные резьбовые стержни, отличающееся тем, что, с целью обеспечения ротационных перемещений кос­тных отломков с фиксацией их в заданном положе­нии, рама выполнена разъемной и состоит из двух частей, имеющих возможность взаимного поворота и снабженных взаимосвязанными дугами с направляющими выступом и впадиной, причем дуги свя­заны между собой струбцинами.

Текст

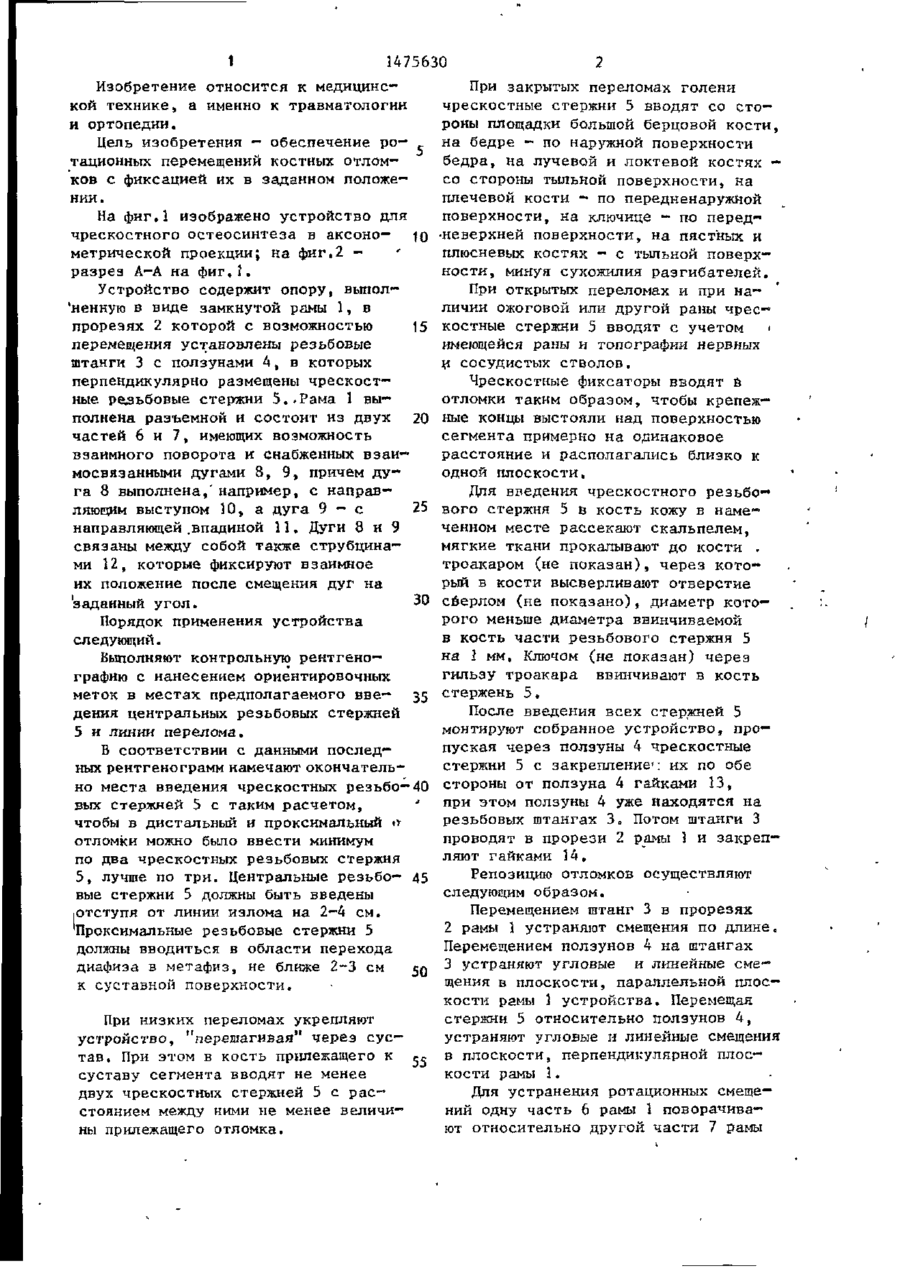

Ш СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (5D4 А 61 В 17/58 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР (21) 4502783/28-14 .(22) 03.06.87 (46) 30.04.89. Бкш. № 16 : (72) А.Н.Костюк (53) 615.472:616.71-00*.5-039(088.8) (56) Авторское свидетельство СССР № 1395303, кл. А 61 В 17/58, 1985. (54) УСТРОЙСТВО ДЛЯ ЧРЕСКОСТНОГО ОСТЕОСИНТЕЗА (57) УСТРОЙСТВО ДЛЯ ЧреСКОСТНОГО О С " теосинтеза предназначено для обеспечения ротационных перемещений костных отломков с фиксацией их ' в заданном положении. Устройство содержит опору, выполненную ц виде замкнутой рамы 1. В ее прорезях 2 с возможностью перемещения установлены резьбовые штанги 3 с ползунами 4, в которых размещены чрескостные резьбовые стержни 5. Рама 1 состоит из двух частей 6 и 7, снабженных взаимосвязанными дугами 8 и 9, имеющих возможность взаимного поворота и фиксации в заданном положении с помощью струбцин 12. Чрескостные резьбовые стержни 5 вводят в отломки таким образом, чтобы их крепежные концы располагались близко к одной плоскости. После этого стержни 5 закрепляют в ползунах 4 гайками 13, а затем осуществляют репозицию отломков путем дозированного перемещения всех подвижных элементов устройства в заданном направлении. (Л СЛ 00 Фиг. 1 1 1475630 Изобретение относится к медицинской технике, а именно к травматологии и ортопедии. Цель изобретения — обеспечение ротационных перемещений костных отломков с фиксацией их в заданном положении. На фиг.1 изображено устройство для чрескостного остеосинтеза в аксоно- 10 метрической проекции; на фиг.2 разрез А-А на фиг.ї. Устройство содержит опору, выпол— 'неннуго в виде замкнутой рамы 1, в прорезях 2 которой с возможностью 15 перемещения установлены резьбовые штанги 3 с ползунами 4, в которых перпендикулярно размещены чрескост— ные резьбовые стержни 5..Рама 1 выполнена разъемной и состоит из двух 20 частей 6 и 7, имеющих возможность взаимного поворота и снабженных взаимосвязанными дугами 8, 9, причем дуга 8 выполнена,' например, с направ25 ляющим выступом 10, а дуга 9 - е направляющей .впадиной 13, Дуги 8 и 9 связаны между собой также струбцинами 12, которые фиксируют взаимное их положение после смещения дуг на 30 заданный угол. Порядок применения устройства следующий. Выполняют контрольную рентгенографию с нанесением ориентировочных меток в местах предполагаемого вве- 35 дения центральных резьбовых стержней 5 и линии перелома. В соответствии с данными послед— ных рентгенограмм намечают окончательно места введения чрескостных резьбо-40 вых стержней 5 с таким расчетом, ' чтобы в дистальный и проксимальный о отломки можно было ввести минимум по два чрескостных резьбовых стержня 5, лучше по три. Центральные резьбо- 45 вые стержни 5 должны быть введены отступя от линии излома на 2—4 см. Проксимальные резьбовые стержни 5 должны вводиться в области перехода диафиэа в метафиз, не ближе 2-3 см 50 к суставной поверхности. При закрытых переломах голени чрескостные стержни 5 вводят со стороны площадки большой берцовой кости, на бедре - по наружной поверхности бедра, на лучевой и локтевой костях со стороны тыльной поверхности, на плечевой кости - по передненаружной поверхности, на ключице - по перед•неверхней поверхности, на пястных и плюсневых костях - с тыльной поверхности, минуя сухожилия разгибателей. При открытых переломах и при на~ личин ожоговой или другой раны чрес— костные стержни 5 вводят с учетом < имеющейся раны и топографии нервных и сосудистых стволов. Чрескостные фиксаторы вводят в отломки таким образом, чтобы крепежные концы выстояли над поверхностью сегмента примерно на одинаковое расстояние и располагались близко к одной плоскости. Для введения чрескостного резьбового стержня 5 в кость кожу в намеченном месте рассекают скальпелем, мягкие ткани прокалывают до кости . троакаром (не показан), через который в кости высверливают отверстие сверлом (не показано), диаметр которого меньше диаметра ввинчиваемой в кость части резьбового стержня 5 на 2 мм. Ключом (не показан) через гильзу троакара ввинчивают в кость стержень 5. После введения всех стержней 5 монтируют собранное устройство, пропуская через ползуны 4 чрескостные стержни 5 с закрепление1: их по обе стороны от ползуна 4 гайками 13, при этом ползуны 4 уже находятся на резьбовых штангах 3„ Потом штанги 3 проводят в прорези 2 рамы 1 и закрепляют гайками 34. Репозицию отломков осуществляют следующим образом. Перемещением штанг 3 в прорезях 2 рамы 1 устраняют смещения по длине. Перемещением ползунов 4 на штангах 3 устраняют угловые и линейные смещения в плоскости, параллельной плоскости рамы 1 устройства. Перемещая стержни 5 относительно ползунов 4, При низких переломах укрепляют устраняют угловые и линейные смещения устройство, "перешагивая" через сустав. При этом в кость прилежащего к 55 в плоскости, перпендикулярной плоскости рамы 1. суставу сегмента вводят не менее Для устранения ротационных смещедвух чрескостных стержней 5 с расний одну часть 6 рамы 1 поворачивастоянием между ними не менее величиют относительно другой части 7 рамы ны прилежащего отломка. 1475630 1, При этом поворот осуществляется с помощью дуг 8 и ^, связанных с частя™ ми 6 и 7 гамы 1. Радиусом поворота является расстояние между центром ^ длинной оси отломка и точкой крепления ползуна 4 на штанге 3, при этом отломок вращается вокруг своей оси на необходимый угол. Фиксацию положения отломка осуществляют струбцинами 10 12. Для повышения фиксирующих возможностей птанги 3, с закрепленными в ползунах 4 чраскостными фиксаторами, имеют две точки фиксации в прорезях Ї5 2 рамы 1 по обе стороны от ползуна. П р и м е р , Выписка из истории болезни N 4211. Больной Филипченко * И.Н., 32 пет. Диагноз: закрытый винтообразный перелом костей левой голе- 20 ни на границе средней и нижней третьей с угловым, поперечным и ротационным смещением. Поступил 05.07.85 г. 07.07.85 г операция внеочагового остеосинтеза предлагаемым 25 способом. На контрольной рентгенограмме 08,07.85 г, оставалось ротационное смеїцение, которое устранено путем поворота дистальной рамки кнутрн на 10-35°. На амбулаторное лечение выписан на 35-е сутки после операции. КДА снят через 76 сут. Полное восстановление функции на 87-е сутки. Ф о р м у л а и з о б р е т е н и я Устройство для чрескостного остеосинтеза, содержащее опору, выполненную в виде замкнутой рамы, в прорезях которой с возможностью перемещения установлены резьбовые штанги с ползунами, в которых перпендикулярно размещены чрескостные резьбовые стержни, о т л и ч а ю щ е е с я тем, что, с целью обеспечения рота-" ционных перемещений костных отломков с фиксацией их в заданном положении, рама выполнена разъемной и состоит из двух частей, имеющих возможность взаимного поворота и снабженных взаимосвязанными дугами с направляющими выступом и впадиной, причем духи связаны между собой струбцинами. А-А Фиг. 2 Редактор Б.Ковтун Составитель Л.Поваров Техред А.Кравчук Корректор Л.ЇІатай Заказ 2097/7 Тираж 644 Подписное ВНШШИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

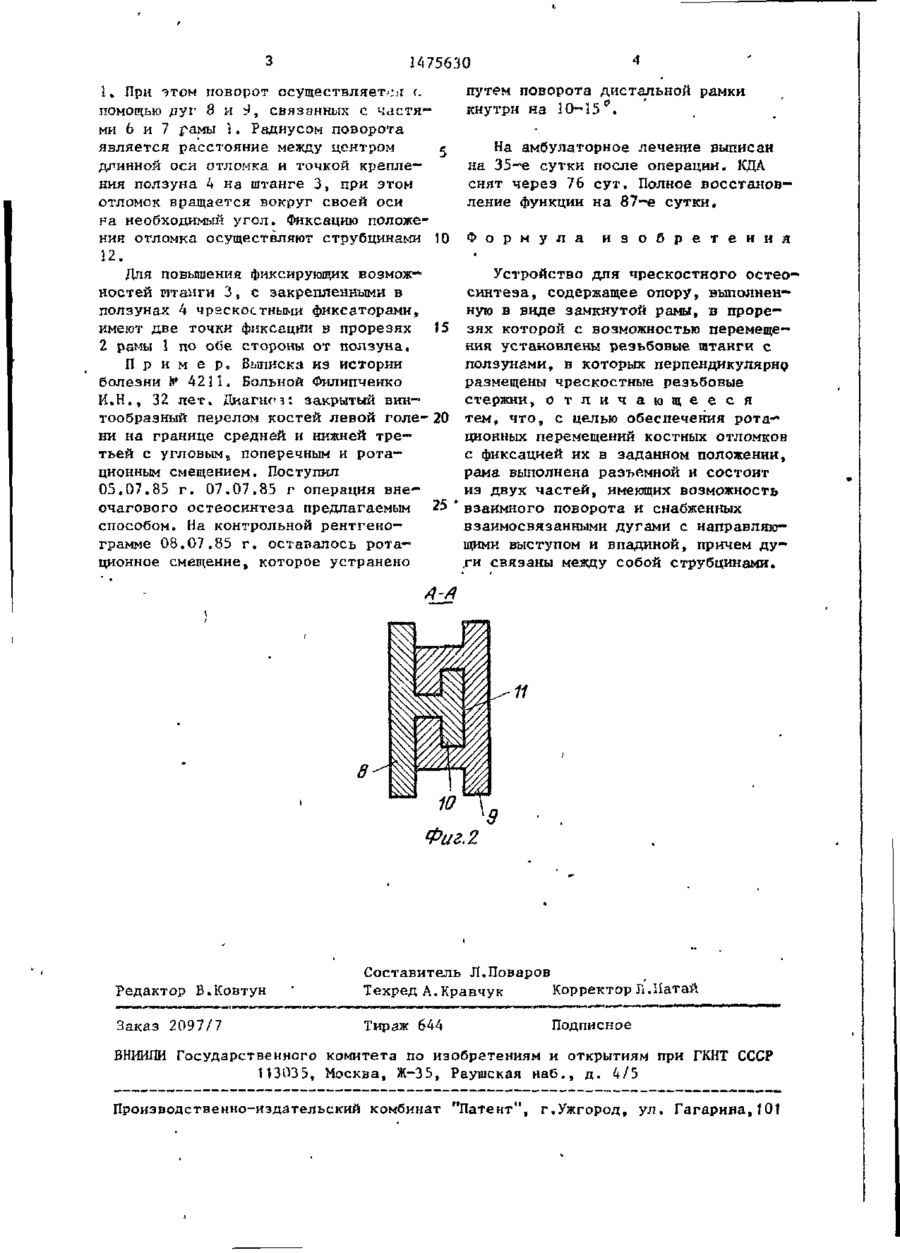

Дивитися

Додаткова інформація

Назва патенту англійською

Device for external osteosynthesis

Назва патенту російською

Устройство для внешнего остеосинтеза

МПК / Мітки

МПК: A61B 17/62

Мітки: остеосинтеза, пристрій, зовнішнього
