Пристрій для демонстрації стробоскопічного ефекту

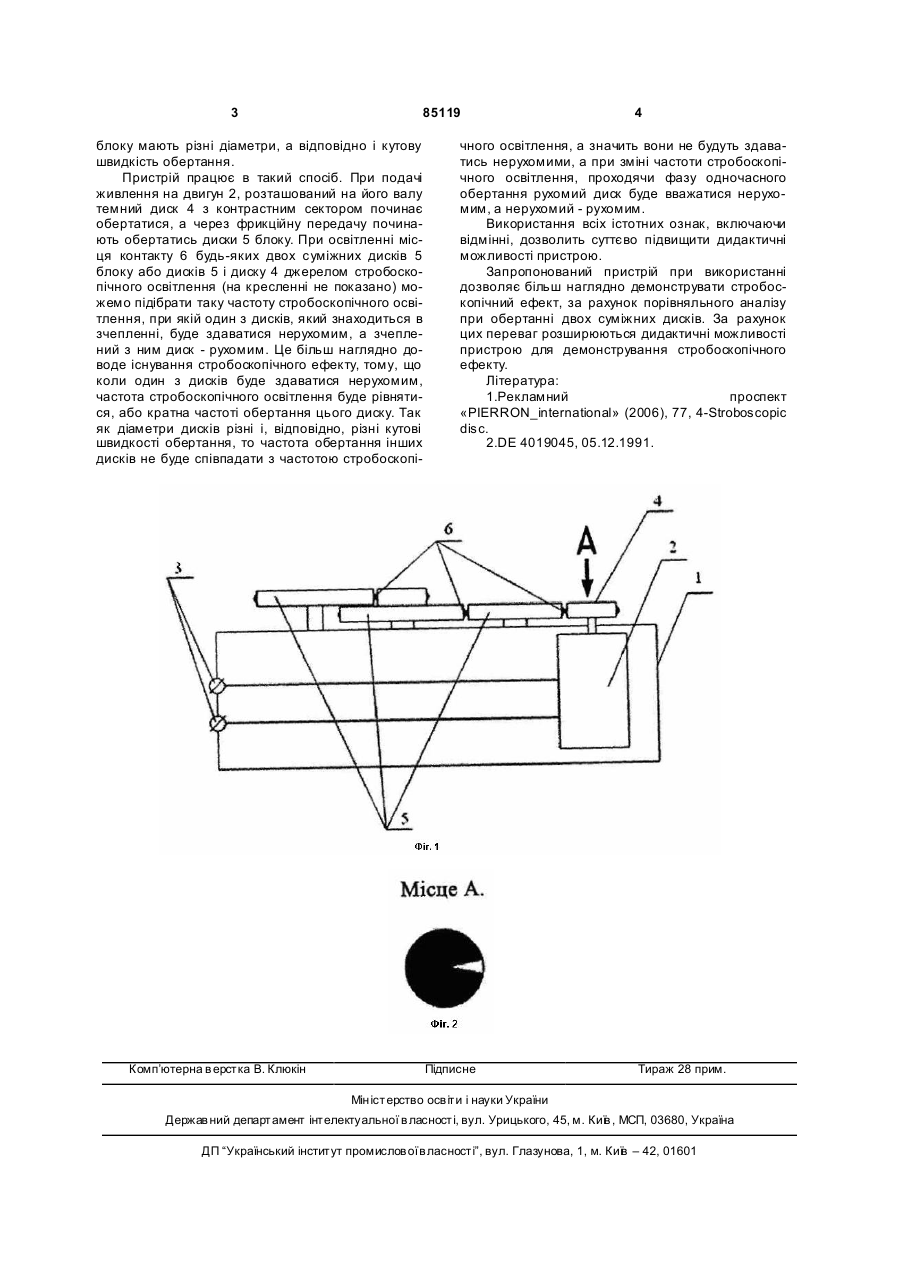

1. Пристрій для демонстрації стробоскопічного ефекту, який містить джерело стробоскопічного освітлення, корпус, електродвигун, на осі якого встановлений основний темний диск з контрастним сектором, який відрізняється тим, що додатково має блок дисків різного діаметра також з контрастними секторами, послідовно з'єднаних між собою і з основним диском, наприклад, через фрикційну передачу. 2. Пристрій за п. 1, який відрізняється тим, що колір дисків блока різний. (19) (21) a200703766 (22) 05.04.2007 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ГОРОШКО ОЛЕКСІЙ МИКОЛАЙОВИЧ, U A, СИНЕОК АНДРІЙ ВОЛОДИМИРОВИЧ, UA, СОБКО ЛЕОНІД АНДРІЙОВИЧ, U A (73) ІНСТИТУТ ПРИКЛАДНОЇ ФІЗИКИ НАН УКРАЇНИ, UA (56) SU 257165, 11.11.1969 SU 48789, 07.07.1935 UA 39159, 15.06.2001 GB 372033, 05.05.1982 3 85119 блоку мають різні діаметри, а відповідно і кутову швидкість обертання. Пристрій працює в такий спосіб. При подачі живлення на двигун 2, розташований на його валу темний диск 4 з контрастним сектором починає обертатися, а через фрикційну передачу починають обертатись диски 5 блоку. При освітленні місця контакту 6 будь-яких двох суміжних дисків 5 блоку або дисків 5 і диску 4 джерелом стробоскопічного освітлення (на кресленні не показано) можемо підібрати таку частоту стробоскопічного освітлення, при якій один з дисків, який знаходиться в зчепленні, буде здаватися нерухомим, а зчеплений з ним диск - рухомим. Це більш наглядно доводе існування стробоскопічного ефекту, тому, що коли один з дисків буде здаватися нерухомим, частота стробоскопічного освітлення буде рівнятися, або кратна частоті обертання цього диску. Так як діаметри дисків різні і, відповідно, різні кутові швидкості обертання, то частота обертання інших дисків не буде співпадати з частотою стробоскопі Комп’ютерна в ерстка В. Клюкін 4 чного освітлення, а значить вони не будуть здаватись нерухомими, а при зміні частоти стробоскопічного освітлення, проходячи фазу одночасного обертання рухомий диск буде вважатися нерухомим, а нерухомий - рухомим. Використання всіх істотних ознак, включаючи відмінні, дозволить суттєво підвищити дидактичні можливості пристрою. Запропонований пристрій при використанні дозволяє більш наглядно демонструвати стробоскопічний ефект, за рахунок порівняльного аналізу при обертанні двох суміжних дисків. За рахунок цих переваг розширюються дидактичні можливості пристрою для демонстрування стробоскопічного ефекту. Література: 1.Рекламний проспект «PIERRON_international» (2006), 77, 4-Stroboscopic disc. 2.DE 4019045, 05.12.1991. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
