Спосіб нагрівання заготівок у методичній печі

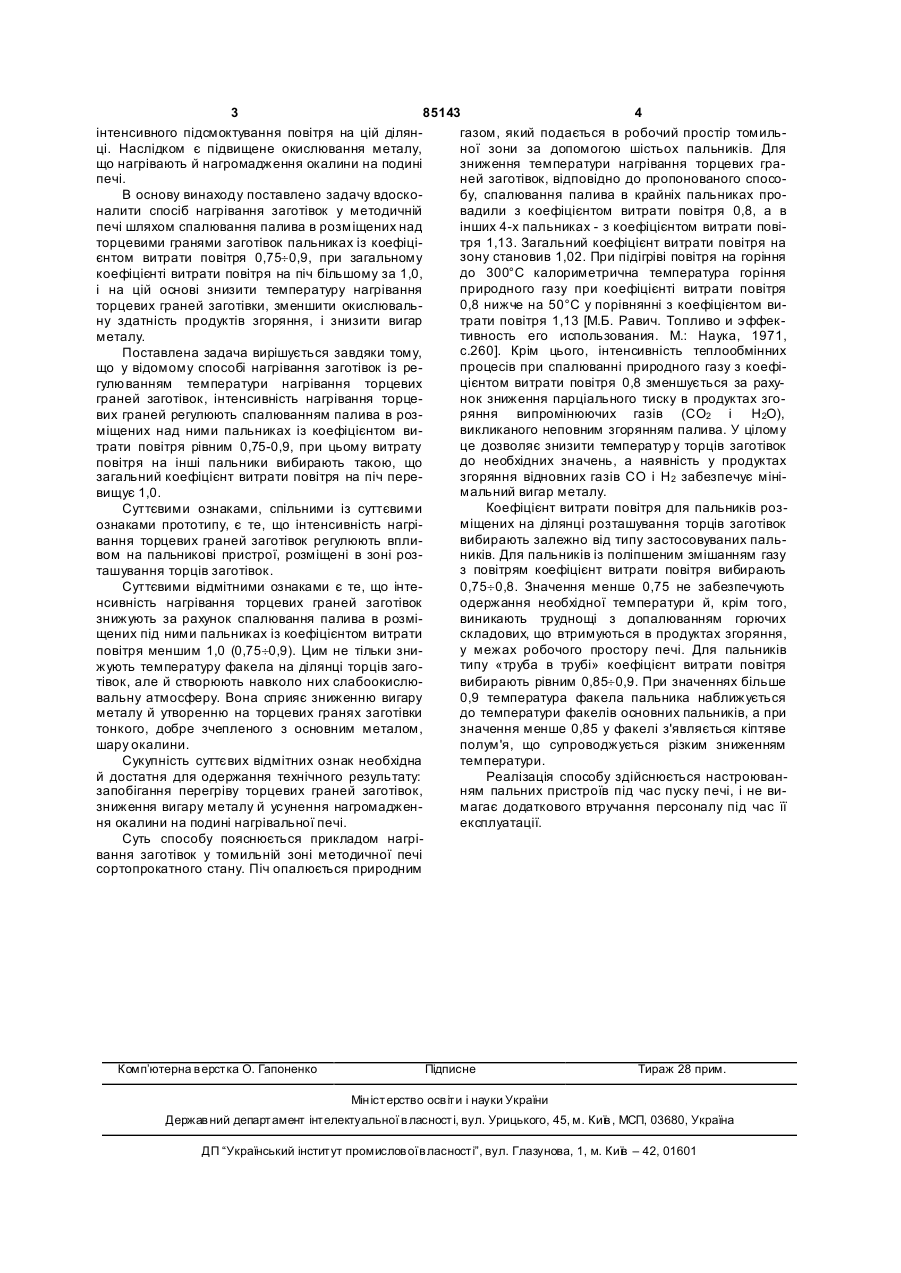

Спосіб нагрівання заготівок у методичній печі, за яким здійснюють регулювання пальниками температури нагрівання торцевих граней заготівок, який відрізняється тим, що інтенсивність нагрівання торцевих граней заготівок регулюють спалюванням палива в розміщених над ними пальниках з коефіцієнтом витрати повітря в них 0,75-0,9, при загальному коефіцієнті витрати повітря на піч, більшому за 1,0. Винахід відноситься до галузі нагрівання металу перед прокаткою й може бути використаним у методичних нагрівальних печах. При нагріванні заготівок у методичних печах їхні торці, що мають більшу теплосприймальну поверхню, нагріваються інтенсивніше, що спричиняє їхнє оплавлення, підвищений вигар металу й утворення наростів на подині печі. Відомий спосіб нагрівання заготівок, у якому нагрівання торцевих граней регулюють за допомогою встановлених напроти них охолоджуваних коробів. Витрата охолоджувального середовища через короби регулюється залежно від температури торців заготівки [Японська заявка №59 177832. МПК С21D1/100 Р.Ж. Металлургия, 1987, т.5, 5БЗЗП]. Вадою способу є складність його реалізації, а також додаткові втрати тепла на нагрівання охолоджувального середовища. Відомий також спосіб нагрівання заготівок, у якому нерівномірність нагрівання заготівок по дов жині усувають регулюванням теплової потужності пальників: у місцях інтенсивного нагрівання заготівок установлюють пальники меншої потужності, а на ділянках, де температура сляба має мінімальні значення - пальники більшої потужності. [Японська заявка №52 - 143907 кл 10А 710.3 (С21D1/52). Р.Ж. Металлургия, 1978, т.10, 10Б85П]. Недоліком способу є тр уднощі управління тепловою потужністю пальників і вибору необхідних її значень на конкретній ділянці робочого простору печі. Крім того, не вирішується проблема підвищеного вигару металу на торцевих гранях заготівок. Найбільш близьким аналогом є спосіб нагрівання заготівок у якому, для запобігання перегріву торців, відключають або значно зменшують витрату палива через пальникові пристрої, розміщені в зоні розташування торців заготівок [В.Г. Каплан. Наладка и эксплуатация печей для нагрева металла. М. Металлургия, 1965, с.11]. Недоліком способу є те, що зниження витрати палива або припинення його подачі приводить до (19) UA (11) 85143 (13) (21) a200709800 (22) 31.08.2007 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ГОНЧАРОВ МИКОЛА ВАСИЛЬОВИЧ, UA, НЄФЄДЬЄВ ОЛЕКСАНДР СЕРГІЙОВИЧ, UA, МОСЬПАН ВЯЧЕСЛАВ ВІКТОРОВИЧ, U A, АНТОНОВ ЮРІЙ ГРИГОРОВИЧ, UA (73) ГОНЧАРОВ МИКОЛА ВАСИЛЬОВИЧ, UA, НЄФЄДЬЄВ ОЛЕКСАНДР СЕРГІЙОВИЧ, UA, МОСЬПАН ВЯЧЕСЛАВ ВІКТОРОВИЧ, U A, АНТОНОВ ЮРІЙ ГРИГОРОВИЧ, UA (56) SU, 779 418, A, 15.11.1980 SU, 1 235 939, A1, 07.06.1986 UA, 28 503, A, 29.12.1999 UA, 52 557, C2, 16.12.2002 UA, 55 115, C2, 17.03.2003 UA, 78 175, C2, 15.02.2007 C2 1 3 85143 4 інтенсивного підсмоктування повітря на цій ділянгазом, який подається в робочий простір томильці. Наслідком є підвищене окислювання металу, ної зони за допомогою шістьох пальників. Для що нагрівають й нагромадження окалини на подині зниження температури нагрівання торцевих грапечі. ней заготівок, відповідно до пропонованого спосоВ основу винаходу поставлено задачу вдоскобу, спалювання палива в крайніх пальниках проналити спосіб нагрівання заготівок у методичній вадили з коефіцієнтом витрати повітря 0,8, а в печі шляхом спалювання палива в розміщених над інших 4-х пальниках - з коефіцієнтом витрати повіторцевими гранями заготівок пальниках із коефіцітря 1,13. Загальний коефіцієнт витрати повітря на зону становив 1,02. При підігріві повітря на горіння єнтом витрати повітря 0,75¸0,9, при загальному до 300°C калориметрична температура горіння коефіцієнті витрати повітря на піч більшому за 1,0, природного газу при коефіцієнті витрати повітря і на цій основі знизити температуру нагрівання 0,8 нижче на 50°C у порівнянні з коефіцієнтом виторцевих граней заготівки, зменшити окислювальну здатність продуктів згоряння, і знизити вигар трати повітря 1,13 [М.Б. Равич. Топливо и эффективность его использования. M.: Наука, 1971, металу. с.260]. Крім цього, інтенсивність теплообмінних Поставлена задача вирішується завдяки тому, процесів при спалюванні природного газу з коефіщо у відомому способі нагрівання заготівок із рецієнтом витрати повітря 0,8 зменшується за рахугулюванням температури нагрівання торцевих граней заготівок, інтенсивність нагрівання торценок зниження парціального тиску в продуктах згоряння випромінюючих газів (CO2 і H2O), вих граней регулюють спалюванням палива в розвикликаного неповним згорянням палива. У цілому міщених над ними пальниках із коефіцієнтом вице дозволяє знизити температур у торців заготівок трати повітря рівним 0,75-0,9, при цьому витрату до необхідних значень, а наявність у продуктах повітря на інші пальники вибирають такою, що загальний коефіцієнт витрати повітря на піч перезгоряння відновних газів CO і H2 забезпечує мінімальний вигар металу. вищує 1,0. Коефіцієнт витрати повітря для пальників розСуттєвими ознаками, спільними із суттєвими міщених на ділянці розташування торців заготівок ознаками прототипу, є те, що інтенсивність нагрівибирають залежно від типу застосовуваних пальвання торцевих граней заготівок регулюють впливом на пальникові пристрої, розміщені в зоні розників. Для пальників із поліпшеним змішанням газу з повітрям коефіцієнт витрати повітря вибирають ташування торців заготівок. Суттєвими відмітними ознаками є те, що інте0,75¸0,8. Значення менше 0,75 не забезпечують нсивність нагрівання торцевих граней заготівок одержання необхідної температури й, крім того, знижують за рахунок спалювання палива в розмівиникають труднощі з допалюванням горючих щених під ними пальниках із коефіцієнтом витрати складових, що втримуються в продуктах згоряння, у межах робочого простору печі. Для пальників повітря меншим 1,0 (0,75¸0,9). Цим не тільки знитипу «труба в трубі» коефіцієнт витрати повітря жують температуру факела на ділянці торців заготівок, але й створюють навколо них слабоокислювибирають рівним 0,85¸0,9. При значеннях більше вальну атмосферу. Вона сприяє зниженню вигару 0,9 температура факела пальника наближується металу й утворенню на торцевих гранях заготівки до температури факелів основних пальників, а при тонкого, добре зчепленого з основним металом, значення менше 0,85 у факелі з'являється кіптяве шару окалини. полум'я, що супроводжується різким зниженням Сукупність суттєвих відмітних ознак необхідна температури. й достатня для одержання технічного результату: Реалізація способу здійснюється настроюванзапобігання перегріву торцевих граней заготівок, ням пальних пристроїв під час пуску печі, і не визниження вигару металу й усунення нагромадженмагає додаткового втручання персоналу під час її ня окалини на подині нагрівальної печі. експлуатації. Суть способу пояснюється прикладом нагрівання заготівок у томильній зоні методичної печі сортопрокатного стану. Піч опалюється природним Комп’ютерна в ерстка О. Гапоненко Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
