Ракета

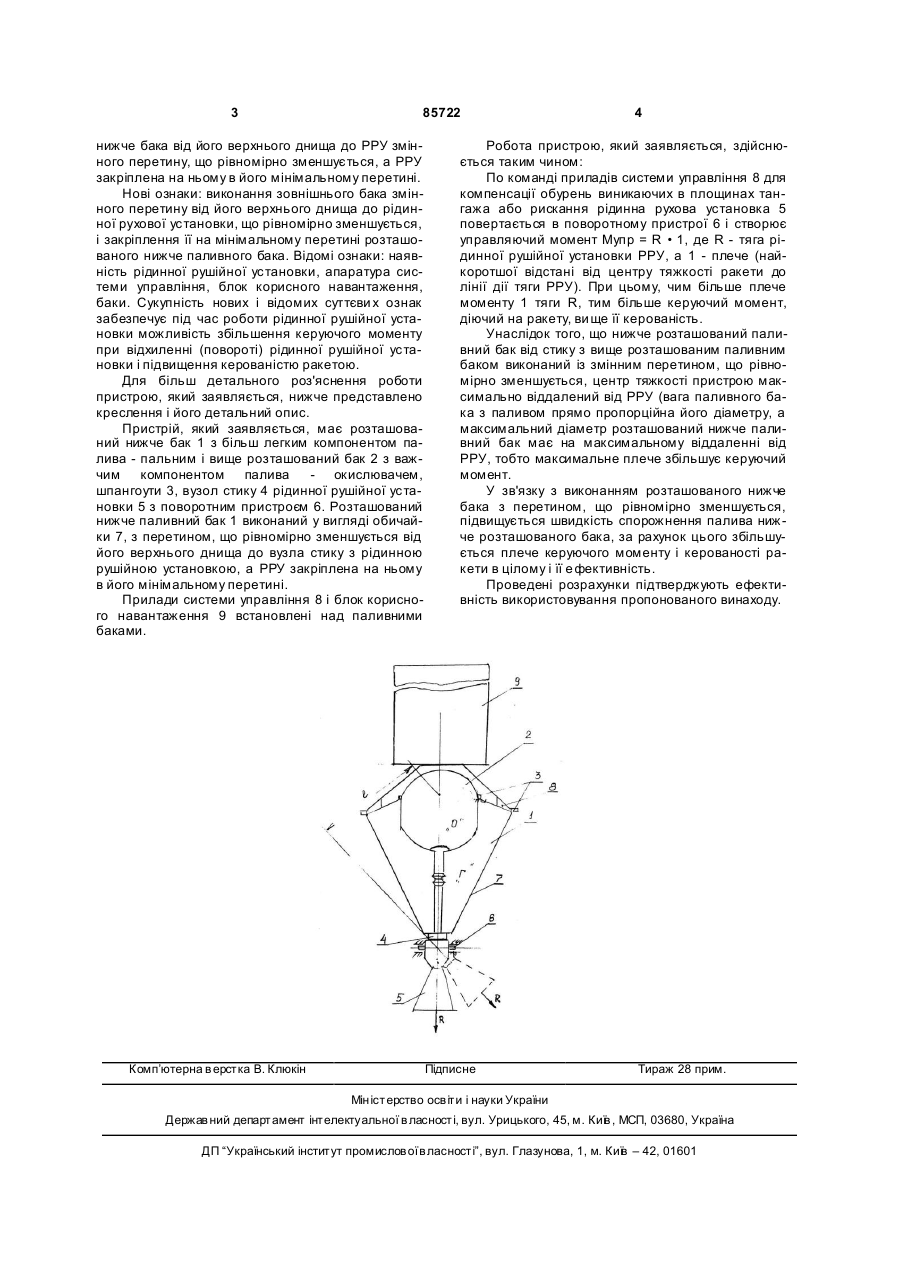

Ракета, що містить рідинну рушійну установку (РРУ), паливні баки, зміщені один відносно іншого в подовжньому напрямі, апаратуру системи керування і блок корисного навантаження, яка відрізняється тим, що розташований нижче паливний бак від його верхнього днища до РРУ виконаний змінного перерізу, що рівномірно зменшується, а РРУ закріплена на ньому в його мінімальному перерізі. (19) (21) a200700361 (22) 15.01.2007 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ТАРАСОВ В'ЯЧЕСЛАВ ЄГОРОВИЧ, UA, МИРОНОВ СЕРГІЙ МИКОЛАЙОВИЧ, U A (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "КОНСТРУКТОРСЬКЕ БЮРО "ПІВДЕННЕ" ІМ. М.К. ЯНГЕЛЯ", UA (56) Патент України № 46153, від 15.05.2002, F42B 15/00, B64D 37/06. 3 85722 нижче бака від його верхнього днища до РРУ змінного перетину, що рівномірно зменшується, а РРУ закріплена на ньому в його мінімальному перетині. Нові ознаки: виконання зовнішнього бака змінного перетину від його верхнього днища до рідинної рухової установки, що рівномірно зменшується, і закріплення її на мінімальному перетині розташованого нижче паливного бака. Відомі ознаки: наявність рідинної рушійної установки, апаратура системи управління, блок корисного навантаження, баки. Сукупність нових і відомих суттєви х ознак забезпечує під час роботи рідинної рушійної установки можливість збільшення керуючого моменту при відхиленні (повороті) рідинної рушійної установки і підвищення керованістю ракетою. Для більш детального роз'яснення роботи пристрою, який заявляється, нижче представлено креслення і його детальний опис. Пристрій, який заявляється, має розташований нижче бак 1 з більш легким компонентом палива - пальним і вище розташований бак 2 з важчим компонентом палива - окислювачем, шпангоути 3, вузол стику 4 рідинної рушійної установки 5 з поворотним пристроєм 6. Розташований нижче паливний бак 1 виконаний у вигляді обичайки 7, з перетином, що рівномірно зменшується від його верхнього днища до вузла стику з рідинною рушійною установкою, а РРУ закріплена на ньому в його мінімальному перетині. Прилади системи управління 8 і блок корисного навантаження 9 встановлені над паливними баками. Комп’ютерна в ерстка В. Клюкін 4 Робота пристрою, який заявляється, здійснюється таким чином: По команді приладів системи управління 8 для компенсації обурень виникаючих в площинах тангажа або рискання рідинна рухова установка 5 повертається в поворотному пристрої 6 і створює управляючий момент Myпр = R • 1, де R - тяга рідинної рушійної установки РРУ, а 1 - плече (найкоротшої відстані від центру тяжкості ракети до лінії дії тяги РРУ). При цьому, чим більше плече моменту 1 тяги R, тим більше керуючий момент, діючий на ракету, ви ще її керованість. Унаслідок того, що нижче розташований паливний бак від стику з вище розташованим паливним баком виконаний із змінним перетином, що рівномірно зменшується, центр тяжкості пристрою максимально віддалений від РРУ (вага паливного бака з паливом прямо пропорційна його діаметру, а максимальний діаметр розташований нижче паливний бак має на максимальному віддаленні від РРУ, тобто максимальне плече збільшує керуючий момент. У зв'язку з виконанням розташованого нижче бака з перетином, що рівномірно зменшується, підвищується швидкість спорожнення палива ниж че розташованого бака, за рахунок цього збільшується плече керуючого моменту і керованості ракети в цілому і її е фективність. Проведені розрахунки підтверджують ефективність використовування пропонованого винаходу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
