Водогрійний котел

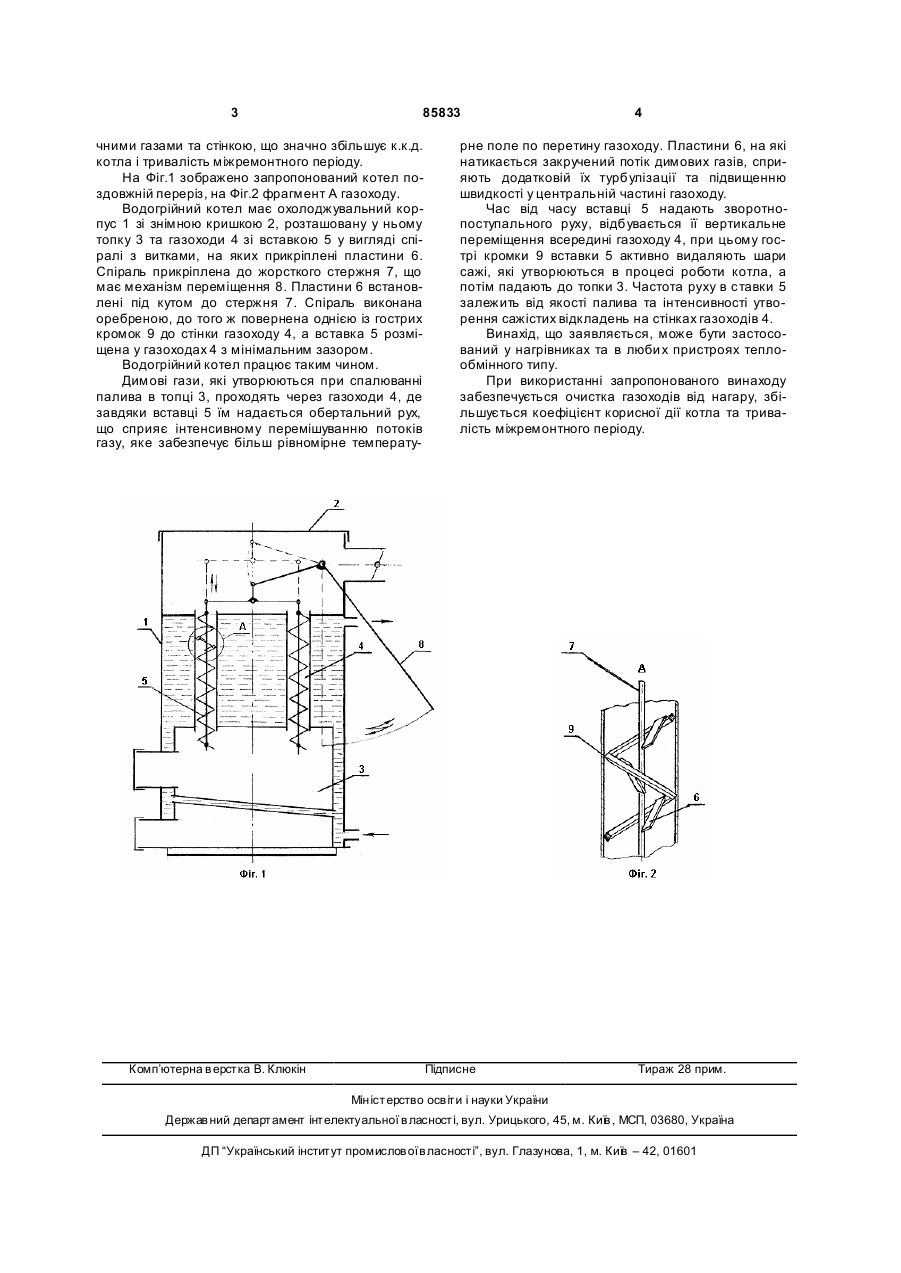

1. Водогрійний котел, що містить охолоджувальний корпус з кришкою та розташованими в ньому топкою і теплообмінником у вигляді газоходів зі вставками, який відрізняється тим, що вставки виконані у вигляді спіралі, яка прикріплена до жорсткого стрижня, що має механізм переміщення, а на витках спіралі встановлені пластини під кутом до стрижня. 2. Котел за п. 1, який відрізняється тим, що вставка в газоході розміщена з мінімальним зазором. 3. Котел за п. 1, який відрізняється тим, що спіраль виконана оребреною і обернена однією із гострих кромок до стінки газоходу. (19) (21) a200506857 (22) 11.07.2005 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) СУХІН ВОЛОДИ МИР СТЕПАНОВИЧ, UA (73) СУХІН ВОЛОДИ МИР СТЕПАНОВИЧ, UA (56) UA 39489 A, F24H1/30, 15.06.2001 SU 624104, F28F13/12, 03.08.1978 EP 0279035 A1, F28F13/12, 24.08.1988 GB 774299 A, F23J3/02, 08.05.1957 GB 1050887 A, F22B37/06, 14.12.1963 RU 2147110 C1, F28F13/12, 27.03.2000 US 2003192677 A1, F28F1/36, 16.10.2003 3 85833 чними газами та стінкою, що значно збільшує к.к.д. котла і тривалість міжремонтного періоду. На Фіг.1 зображено запропонований котел поздовжній переріз, на Фіг.2 фрагмент А газоходу. Водогрійний котел має охолоджувальний корпус 1 зі знімною кришкою 2, розташовану у ньому топку 3 та газоходи 4 зі вставкою 5 у вигляді спіралі з витками, на яких прикріплені пластини 6. Спіраль прикріплена до жорсткого стержня 7, що має механізм переміщення 8. Пластини 6 встановлені під кутом до стержня 7. Спіраль виконана оребреною, до того ж повернена однією із гострих кромок 9 до стінки газоходу 4, а вставка 5 розміщена у газоходах 4 з мінімальним зазором. Водогрійний котел працює таким чином. Димові гази, які утворюються при спалюванні палива в топці 3, проходять через газоходи 4, де завдяки вставці 5 їм надається обертальний рух, що сприяє інтенсивному перемішуванню потоків газу, яке забезпечує більш рівномірне температу Комп’ютерна в ерстка В. Клюкін 4 рне поле по перетину газоходу. Пластини 6, на які натикається закручений потік димових газів, сприяють додатковій їх турбулізації та підвищенню швидкості у центральній частині газоходу. Час від часу вставці 5 надають зворотнопоступального руху, відбувається її вертикальне переміщення всередині газоходу 4, при цьому гострі кромки 9 вставки 5 активно видаляють шари сажі, які утворюються в процесі роботи котла, а потім падають до топки 3. Частота руху в ставки 5 залежить від якості палива та інтенсивності утворення сажістих відкладень на стінках газоходів 4. Винахід, що заявляється, може бути застосований у нагрівниках та в люби х пристроях теплообмінного типу. При використанні запропонованого винаходу забезпечується очистка газоходів від нагару, збільшується коефіцієнт корисної дії котла та тривалість міжремонтного періоду. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
