Гідротеплогенератор гуменюка

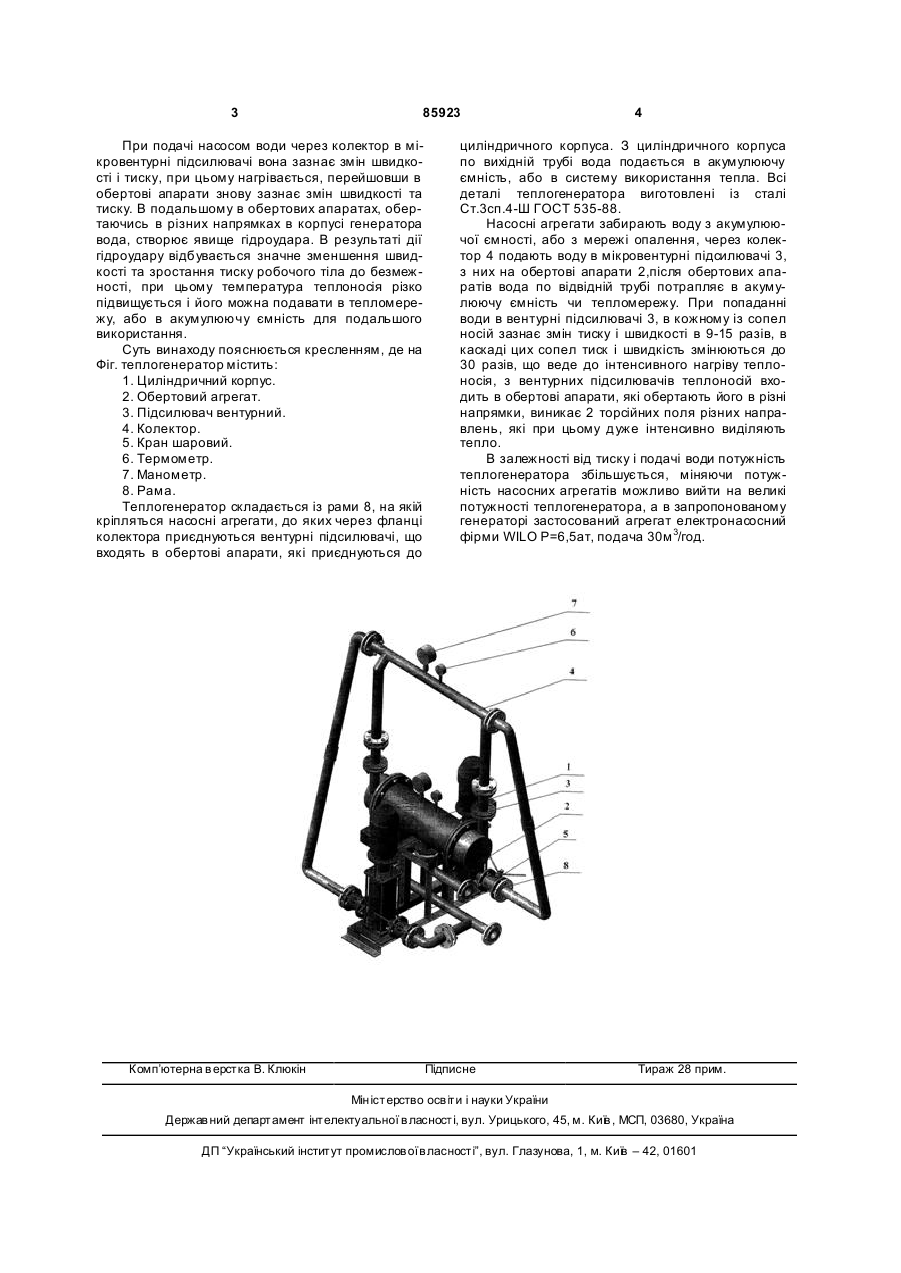

Гідротеплогенератор, який містить циліндричний корпус з прискорювачем потоку рідини, з'єднаним з колектором, оснащеним насосним агрегатом, який відрізняється тим, що як прискорювач потоку рідини використаний вентурний підсилювач, з'єднаний з обертовим апаратом, гідротеплогенератор містить два насосні агрегати, до яких через фланці колектора приєднані вентурні підсилювачі, що входять в обертові апарати, які приєднані до циліндричного корпусу. (19) (21) a200706187 (22) 04.06.2007 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ГУМЕНЮК ВОЛОДИМИР ВАСИЛЬОВИЧ, U A (73) ГУМЕНЮК ВОЛОДИМИР ВАСИЛЬОВИЧ, U A (56) UA 22095 C2, 30.04.1998 JP 2001124427 A, 11.05.2001 FR 2894016 A1, 01.06.2007 3 85923 При подачі насосом води через колектор в мікровентурні підсилювачі вона зазнає змін швидкості і тиску, при цьому нагрівається, перейшовши в обертові апарати знову зазнає змін швидкості та тиску. В подальшому в обертових апаратах, обертаючись в різних напрямках в корпусі генератора вода, створює явище гідроудара. В результаті дії гідроудару відбувається значне зменшення швидкості та зростання тиску робочого тіла до безмежності, при цьому температура теплоносія різко підвищується і його можна подавати в тепломережу, або в акумулюючу ємність для подальшого використання. Суть винаходу пояснюється кресленням, де на Фіг. теплогенератор містить: 1. Циліндричний корпус. 2. Обертовий агрегат. 3. Підсилювач вентурний. 4. Колектор. 5. Кран шаровий. 6. Термометр. 7. Манометр. 8. Рама. Теплогенератор складається із рами 8, на якій кріпляться насосні агрегати, до яких через фланці колектора приєднуються вентурні підсилювачі, що входять в обертові апарати, які приєднуються до Комп’ютерна в ерстка В. Клюкін 4 циліндричного корпуса. З циліндричного корпуса по вихідній трубі вода подається в акумулюючу ємність, або в систему використання тепла. Всі деталі теплогенератора виготовлені із сталі Ст.3сп.4-Ш ГОСТ 535-88. Насосні агрегати забирають воду з акумулюючої ємності, або з мережі опалення, через колектор 4 подають воду в мікровентурні підсилювачі 3, з них на обертові апарати 2,після обертових апаратів вода по відвідній трубі потрапляє в акумулюючу ємність чи тепломережу. При попаданні води в вентурні підсилювачі 3, в кожному із сопел носій зазнає змін тиску і швидкості в 9-15 разів, в каскаді цих сопел тиск і швидкість змінюються до 30 разів, що веде до інтенсивного нагріву теплоносія, з вентурних підсилювачів теплоносій входить в обертові апарати, які обертають його в різні напрямки, виникає 2 торсійних поля різних направлень, які при цьому дуже інтенсивно виділяють тепло. В залежності від тиску і подачі води потужність теплогенератора збільшується, міняючи потужність насосних агрегатів можливо вийти на великі потужності теплогенератора, а в запропонованому генераторі застосований агрегат електронасосний фірми WILO Р=6,5ат, подача 30м 3/год. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
