Модульний поршневий механізм гуменюка

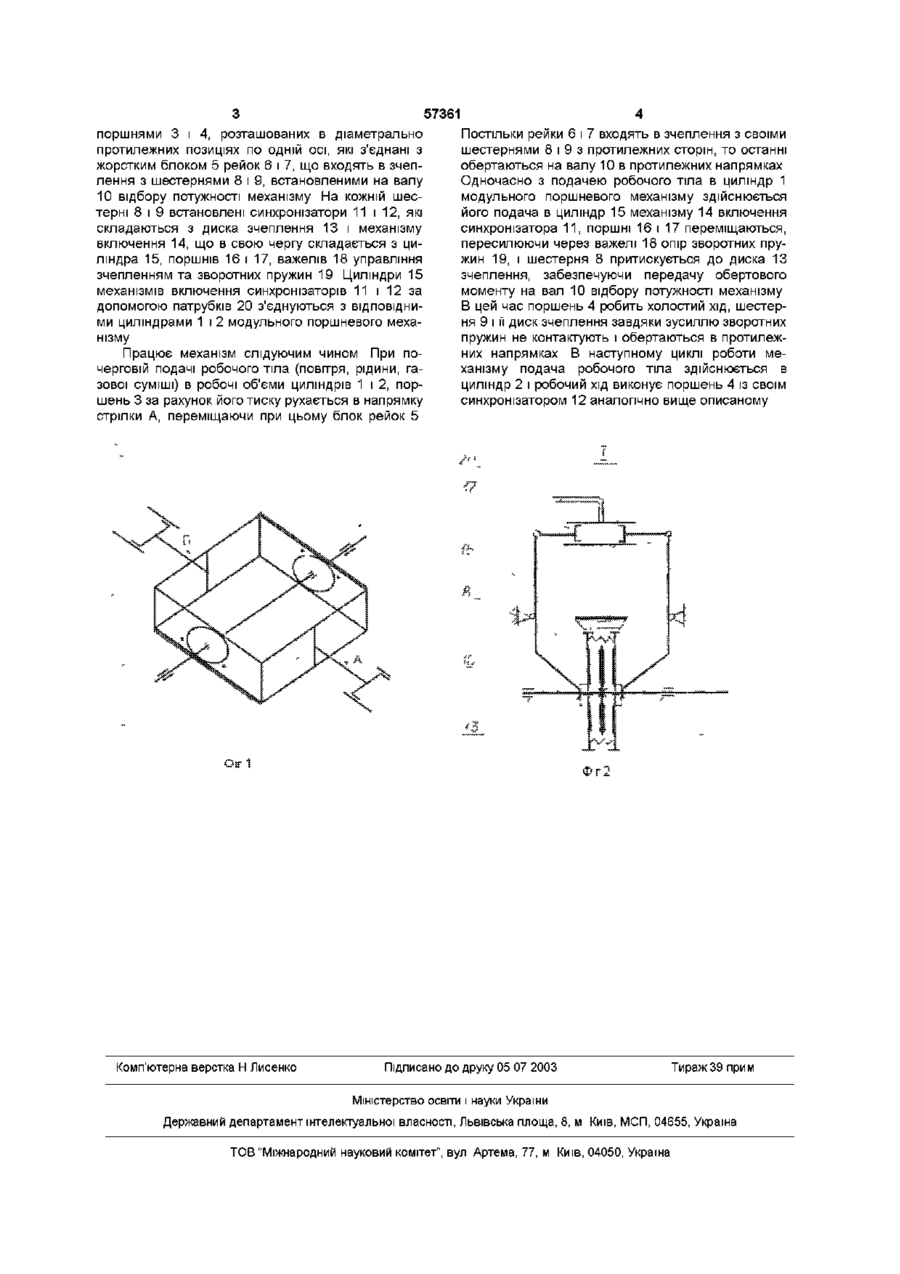

1 Модульний поршневий механізм, що містить два циліндри з поршнями, причому останні зв'язані з зубчатими рейками, що знаходяться в зчепленні з шестернями, встановленими разом з синхронізатором на валу, який відрізняється тим, що синхронізатори установлені на кожній шестірні і взаємозв'язані з циліндрами 2 Механізм за п 1, який відрізняється тим, що синхронізатор виконаний у вигляді диска зчеплення з механізмом включення 3 Механізм за пп 1 і 2, який відрізняється тим, що механізм включення диска зчеплення складається з циліндра, поршнів і важелів управління зчепленням 4 Механізм за п 1 , який відрізняється тим, що кожний синхронізатор зв'язаний з ВІДПОВІДНИМ циліндром за допомогою патрубків подачі робочого тіла Винахід відноситься до машинобудування, а саме до передач для перетворення зворотнопоступального руху вхідних ланок в обертальний вихідної ланки і може бути використано в двигунах, компресорах, гідросистемах та інших малообертових великопотужних механізмах Відомий рейковий механізм (патент RU 2155894 СІ, F16H19/04, 10 09 2000), який складається з двох циліндрів з поршнями і штоками, зубчатих рейок і обертового колеса Наявність в даному механізмі лише одного зубчатого колеса не забезпечує непреривний обертовий рух вихідної ланки Найбільш близьким технічним рішенням, що вибране в якості прототипу, є механізм перетворення руху поршневого двигуна внутрішнього спалювання (патент RU 2103532 СІ, F16H19/04, 27 01 2001), який включає два циліндри з поршнями, дві шестерні, що мають зрізи в діаметрально протилежних площинах, дві рейки, синхронізатор Відсутність робочих зубів у шестернях на зрізаних поверхнях, специфічна конструкція синхронізатора та механічний його датчик не забезпечують передачу великих обертових моментів і надійність даного механізму В основу винаходу поставлено задачу в модульному поршневому механізмі шляхом конструктивних змін синхронізатора забезпечити передачу великих обертових моментів і надійність механізму Поставлена задача досягається тим, що в конструкції, що включає два циліндри з поршнями, причому останні зв'язані з зубчатими рейками, що знаходяться в зчепленні з шестернями, встановленими разом з синхронізатором на валу, синхронізатори установлені на кожній шестерні і взаємозв'язані з циліндрами Причому, синхронізатор виконаний у вигляді диска зчеплення з механізмом включення Крім того, механізм включення диска зчеплення складається з циліндра, поршнів і важелів управління зчепленням В свою чергу кожний синхронізатор зв'язаний з ВІДПОВІДНИМ циліндром за допомогою патрубків подачі робочого тіла Вище перераховані нові ознаки (установка синхронізатора на кожній шестерні і зв'язок його з ВІДПОВІДНИМ циліндром) при взаємодії з відомими ознаками (наявність в конструкції двох циліндрів з поршнями, зв'язок останніх з зубчатими рейками, наявність шестернів і синхронізатора на валу) забезпечують виявлення нових технічних властивостей винаходу і одержання технічного результату передачу великих обертових моментів і збільшення надійності даного механізму На кресленнях мал 1 приведена принципова схема модульного поршневого механізму, мал 2 кінематична схема синхронізатора, що розкривають їх будову та роботу Механізм складається з двох циліндрів 1 і 2 з (О со Ю 57361 поршнями 3 і 4, розташованих в діаметрально протилежних позиціях по одній осі, які з'єднані з жорстким блоком 5 рейок 6 і 7, що входять в зчеплення з шестернями 8 і 9, встановленими на валу 10 відбору потужності механізму На кожній шестерні 8 і 9 встановлені синхронізатори 11 і 12, які складаються з диска зчеплення 13 і механізму включення 14, що в свою чергу складається з циліндра 15, поршнів 16 і 17, важелів 18 управління зчепленням та зворотних пружин 19 Циліндри 15 механізмів включення синхронізаторів 11 і 12 за допомогою патрубків 20 з'єднуються з ВІДПОВІДНИМИ циліндрами 1 і 2 модульного поршневого механізму Працює механізм слідуючим чином При почерговій подачі робочого тіла (повітря, рідини, газової суміші) в робочі об'єми циліндрів 1 і 2, поршень 3 за рахунок його тиску рухається в напрямку стрілки А, переміщаючи при цьому блок рейок 5 Комп'ютерна верстка Н Лисенко Постільки рейки 6 і 7 входять в зчеплення з своїми шестернями 8 і 9 з протилежних сторін, то останні обертаються на валу 10 в протилежних напрямках Одночасно з подачею робочого тіла в циліндр 1 модульного поршневого механізму здійснюється його подача в циліндр 15 механізму 14 включення синхронізатора 1 1 , поршні 16 і 17 переміщаються, пересилюючи через важелі 18 опір зворотних пружин 19, і шестерня 8 притискується до диска 13 зчеплення, забезпечуючи передачу обертового моменту на вал 10 відбору потужності механізму В цей час поршень 4 робить холостий хід, шестерня 9 і її диск зчеплення завдяки зусиллю зворотних пружин не контактують і обертаються в протилежних напрямках В наступному циклі роботи механізму подача робочого тіла здійснюється в циліндр 2 і робочий хід виконує поршень 4 із своїм синхронізатором 12 аналогічно вище описаному Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
