Спосіб одержання модифікованих молібдату кальцію або вольфрамату кальцію

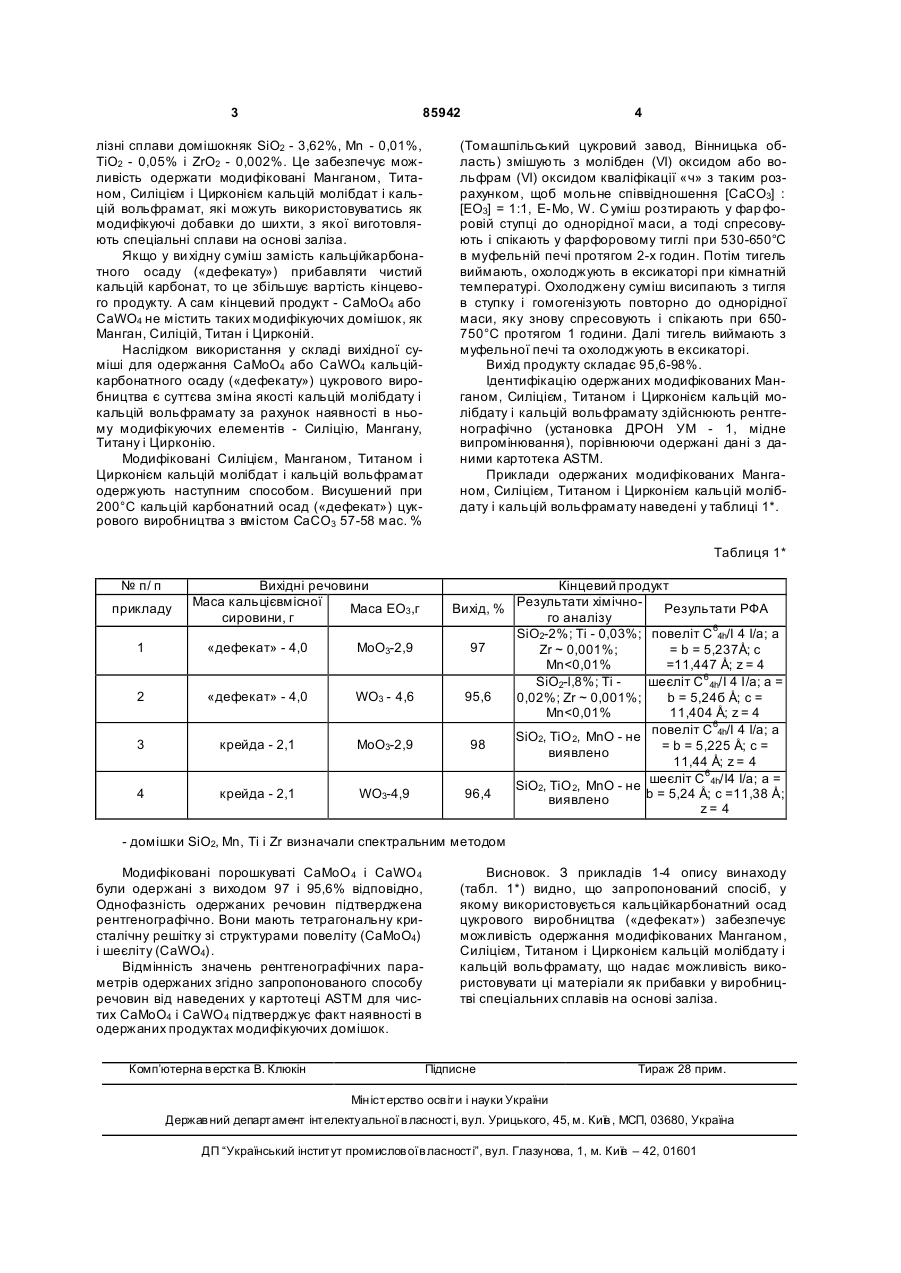

Спосіб одержання модифікованих молібдату кальцію або вольфрамату кальцію, який включає змішування оксидної речовини кальцію і оксиду молібдену (VI) або оксиду вольфраму (VI) у сте хіометричному співвідношенні з наступною гомогенізацією, пресуванням і спіканням, який відрізняється тим, що як оксидну речовину кальцію використовують кальційкарбонатний осад цукрового виробництва - дефекат, а процес спікання ведуть при температурі 530-750°С. (19) (21) a200707142 (22) 25.06.2007 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ПЕРЕПЕЛИЦЯ ОЛЕКСАНДР ПЕТРОВИЧ, UA, САМЧУК АНАТОЛІЙ ІВАНОВИЧ, UA, ФОМЕНКО ВЕНІАМІН ВАСИЛЬОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ, UA (56) SU 1730040 A1, C01G 41/00, 39/00, 37/00, 30.04.1992 SU 1733385 A1, C01G 39/00, 15.05.1992 FR 643361 A, C01G 39/00, 5.09.1928 3 85942 лізні сплави домішокняк SiO2 - 3,62%, Мn - 0,01%, ТiО2 - 0,05% і ZrO2 - 0,002%. Це забезпечує можливість одержати модифіковані Манганом, Титаном, Силіцієм і Цирконієм кальцій молібдат і кальцій вольфрамат, які можуть використовуватись як модифікуючі добавки до шихти, з якої виготовляють спеціальні сплави на основі заліза. Якщо у ви хідну суміш замість кальційкарбонатного осаду («дефекату») прибавляти чистий кальцій карбонат, то це збільшує вартість кінцевого продукту. А сам кінцевий продукт - СаМоО4 або CaWO4 не містить таких модифікуючих домішок, як Манган, Силіцій, Титан і Цирконій. Наслідком використання у складі вихідної суміші для одержання СаМоО4 або CaWO4 кальційкарбонатного осаду («дефекату») цукрового виробництва є суттєва зміна якості кальцій молібдату і кальцій вольфрамату за рахунок наявності в ньому модифікуючих елементів - Силіцію, Мангану, Титану і Цирконію. Модифіковані Силіцієм, Манганом, Титаном і Цирконієм кальцій молібдат і кальцій вольфрамат одержують наступним способом. Висушений при 200°С кальцій карбонатний осад («дефекат») цукрового виробництва з вмістом СаСО3 57-58 мас. % 4 (Томашпільський цукровий завод, Вінницька область) змішують з молібден (VI) оксидом або вольфрам (VI) оксидом кваліфікації «ч» з таким розрахунком, щоб мольне співвідношення [СаСО3] : [ЕО3] = 1:1, Е-Мо, W. С уміш розтирають у фар форовій ступці до однорідної маси, а тоді спресовують і спікають у фарфоровому тиглі при 530-650°С в муфельній печі протягом 2-х годин. Потім тигель виймають, охолоджують в ексикаторі при кімнатній температурі. Охолоджену суміш висипають з тигля в ступку і гомогенізують повторно до однорідної маси, яку знову спресовують і спікають при 650750°С протягом 1 години. Далі тигель виймають з муфельної печі та охолоджують в ексикаторі. Вихід продукту складає 95,6-98%. Ідентифікацію одержаних модифікованих Манганом, Силіцієм, Титаном і Цирконієм кальцій молібдату і кальцій вольфрамату здійснюють рентгенографічно (установка ДРОН УМ - 1, мідне випромінювання), порівнюючи одержані дані з даними картотека ASTM. Приклади одержаних модифікованих Манганом, Силіцієм, Титаном і Цирконієм кальцій молібдату і кальцій вольфрамату наведені у таблиці 1*. Таблиця 1* № п/ п прикладу Вихідні речовини Маса кальцієвмісної Маса ЕО3 ,г сировини, г 1 «дефекат» - 4,0 МоО3-2,9 2 «дефекат» - 4,0 WO3 - 4,6 3 крейда - 2,1 МоО3-2,9 4 крейда - 2,1 WO3-4,9 Кінцевий продукт Результати хімічноВихід, % Результати РФА го аналізу SiO2-2%; Ті - 0,03%; повеліт C64h/I 4 І/а; а 97 Zr ~ 0,001%; = b = 5,237Å; с Мn
